IC sạc là linh kiện trên bo mạch điều khiển việc nạp điện cho pin và giao tiếp với phụ kiện qua cổng sạc. Khi IC này lỗi, iPhone có thể không nhận sạc dù đã thay cáp, thay chân sạc. Trang này áp dụng cho iPhone 11 đến 18 Ultra; các đời 11 đến 14 dùng cổng Lightning, từ iPhone 15 dùng cổng USB-C. Sửa IC sạc là sửa ở mức bo mạch, nên cần kiểm tra kỹ trước.

Dấu hiệu nghi lỗi IC sạc

• Không nhận sạc với nhiều cáp, củ sạc chuẩn khác nhau.
• Báo “phụ kiện không được hỗ trợ” với phụ kiện vốn dùng tốt.
• Hiện biểu tượng sạc nhưng phần trăm pin không tăng hoặc tăng rất chậm.
• Máy nóng bất thường ở vùng bo mạch khi cắm sạc.
• Không kết nối được máy tính qua cáp dù cổng sạc sạch.

Phân biệt lỗi IC sạc với lỗi khác

Nhiều trường hợp “không nhận sạc” thực ra do cáp hỏng, củ sạc yếu, bụi trong cổng sạc, cụm chân sạc hoặc pin chai. Nếu sạc không dây vẫn vào mà sạc dây không vào, lỗi thường nằm ở cổng hoặc cụm chân sạc. Chỉ khi đã loại trừ các bộ phận này mà lỗi vẫn còn, mới nên nghĩ đến IC sạc hoặc mạch liên quan trên bo.

Kiểm tra an toàn tại nhà

Thử ít nhất hai bộ cáp và củ sạc chuẩn khác nhau, cắm vào ổ điện khác. Soi cổng sạc dưới đèn; nếu có bụi, chỉ dùng chổi mềm khô, không dùng kim hay vật kim loại. Khởi động lại máy rồi thử lại. Nếu cổng ẩm, máy báo phát hiện chất lỏng hoặc có mùi khét, hãy ngừng sạc và mang đi kiểm tra.

Model iPhone tương thích

Trang áp dụng cho iPhone 11, 11 Pro, 11 Pro Max; 12 mini, 12, 12 Pro, 12 Pro Max; 13 mini, 13, 13 Pro, 13 Pro Max; 14, 14 Plus, 14 Pro, 14 Pro Max; 15, 15 Plus, 15 Pro, 15 Pro Max; 16, 16 Plus, 16 Pro, 16 Pro Max, 16e; iPhone 17, iPhone Air, 17 Pro và 17 Pro Max; iPhone 18, 18 Pro, 18 Pro Max và 18 Ultra. Linh kiện và cách tháo lắp khác nhau theo từng đời, kể cả giữa bản thường, Plus, Pro và Pro Max cùng thế hệ. Hãy xem đúng tên máy trong Cài đặt > Cài đặt chung > Giới thiệu trước khi liên hệ; không xác định chỉ theo kích thước, màu vỏ hay số camera nhìn thấy bên ngoài.

Quy trình sửa IC sạc iPhone

1. Tiếp nhận máy, xác nhận model và lịch sử dùng sạc, vào nước.
2. Thử bộ sạc chuẩn, kiểm tra cổng, cụm chân sạc và pin.

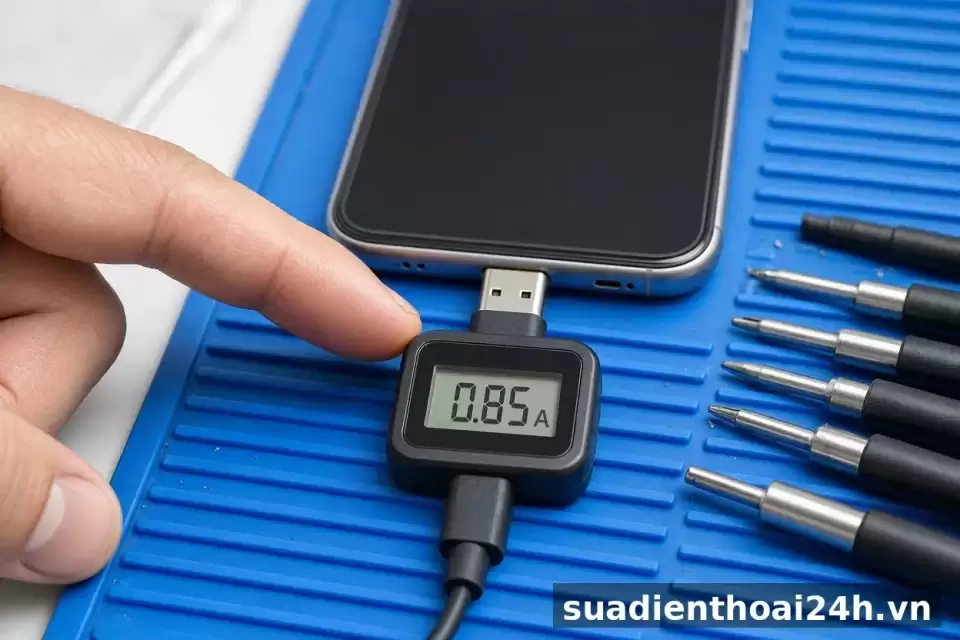

3. Đo dòng sạc để xem máy có nhận điện và nhận ở mức nào.
4. Mở máy, kiểm tra bo mạch dưới kính hiển vi, tìm chập, ăn mòn hoặc linh kiện hỏng.
5. Báo phương án sửa bo, khách đồng ý mới làm.

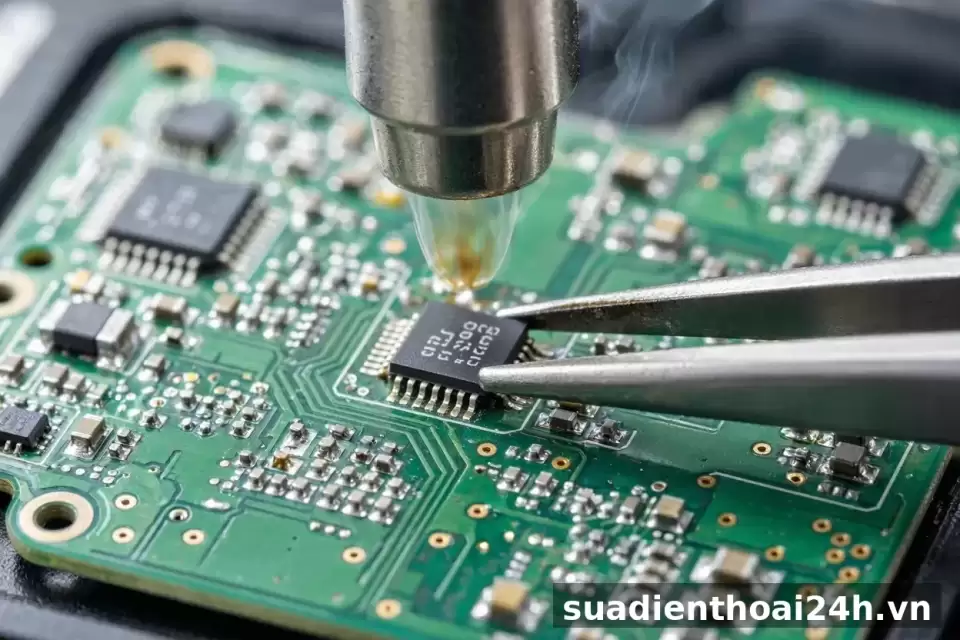

6. Thay IC hoặc linh kiện lỗi bằng trạm hàn chuyên dụng, vệ sinh và kiểm tra lại mạch.
7. Thử sạc dây, sạc không dây, kết nối máy tính và nhiệt độ trước khi bàn giao.

Cam kết khi sửa IC sạc

• Kiểm tra máy và báo nguyên nhân, phương án trước khi sửa; khách đồng ý mới thực hiện.
• Linh kiện đối chiếu đúng model, nói rõ loại linh kiện sử dụng trước khi thay.
• Thử lại các chức năng liên quan cùng khách trước khi bàn giao.
• Không yêu cầu mật khẩu Apple Account hay mã xác minh; khách tự mở khóa khi cần thử máy.
• Bảo hành theo chính sách cửa hàng và theo từng loại linh kiện, ghi rõ khi nhận máy.
• Không kết luận lỗi IC khi chưa loại trừ cáp, chân sạc và pin.

Lưu ý sau khi sửa

Dùng cáp và củ sạc đạt chuẩn, phù hợp với máy. Không sạc khi cổng còn ẩm, tránh vừa sạc vừa chơi game nặng ở nơi nóng. Nếu thấy máy nóng bất thường khi sạc, hãy rút sạc và mang máy đi kiểm tra.

Câu hỏi thường gặp

Không nhận sạc có chắc là hỏng IC sạc?

Không. Cần loại trừ cáp, củ sạc, cổng sạc, cụm chân sạc và pin trước.

Sửa IC sạc có mất dữ liệu không?

Thông thường không, nhưng sửa bo mạch luôn có rủi ro nhất định. Nên sao lưu nếu máy còn dùng được.

Vì sao IC sạc hay bị hỏng?

Thường do dùng bộ sạc kém chất lượng, sạc khi cổng ẩm hoặc máy từng vào nước gây chập.

Sạc không dây vẫn vào thì có phải lỗi IC sạc không?

Thường lỗi nằm ở cổng hoặc cụm chân sạc hơn. Cần kiểm tra để xác định chính xác.

Liên hệ sửa IC sạc iPhone

Nếu iPhone không nhận sạc dù đã đổi cáp, củ sạc, hãy cho biết tên model, những gì đã thử và máy có từng vào nước không khi liên hệ Sửa Điện Thoại 24h. Kỹ thuật viên sẽ kiểm tra từng bước trước khi báo phương án.

Quy trình kiểm tra và sửa IC sạc (theo hướng dẫn iFixit)

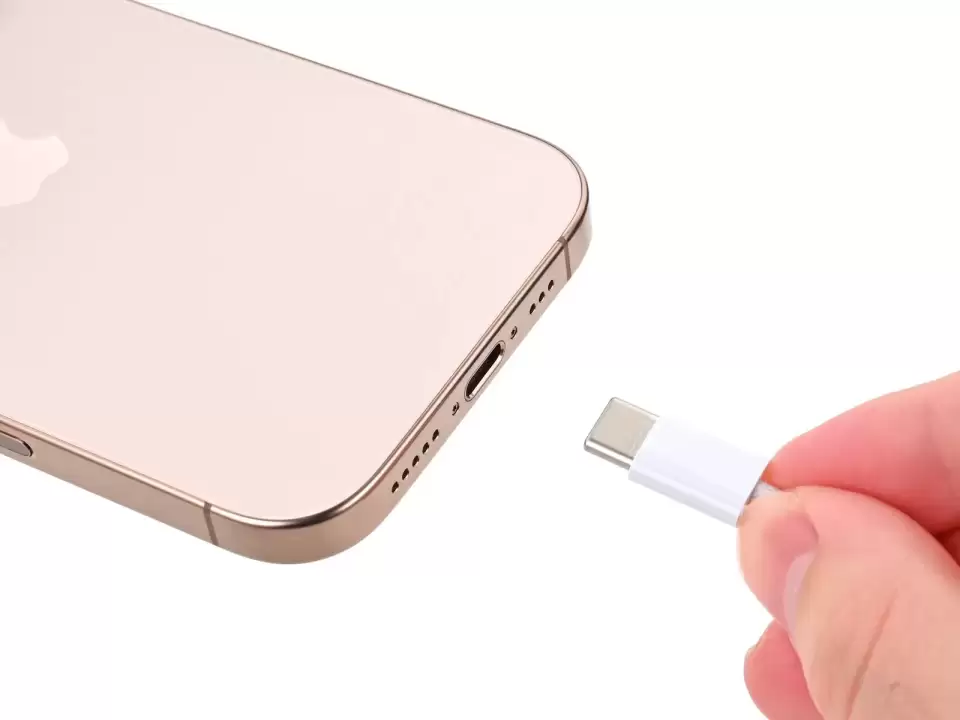

Bước 1 — Để pin xả xuống dưới 25% vì pin lithium-ion đã sạc đầy có thể gây nguy hiểm. Rút mọi cáp khỏi máy. Nhấn giữ nút nguồn và một nút âm lượng rồi trượt để tắt nguồn máy.

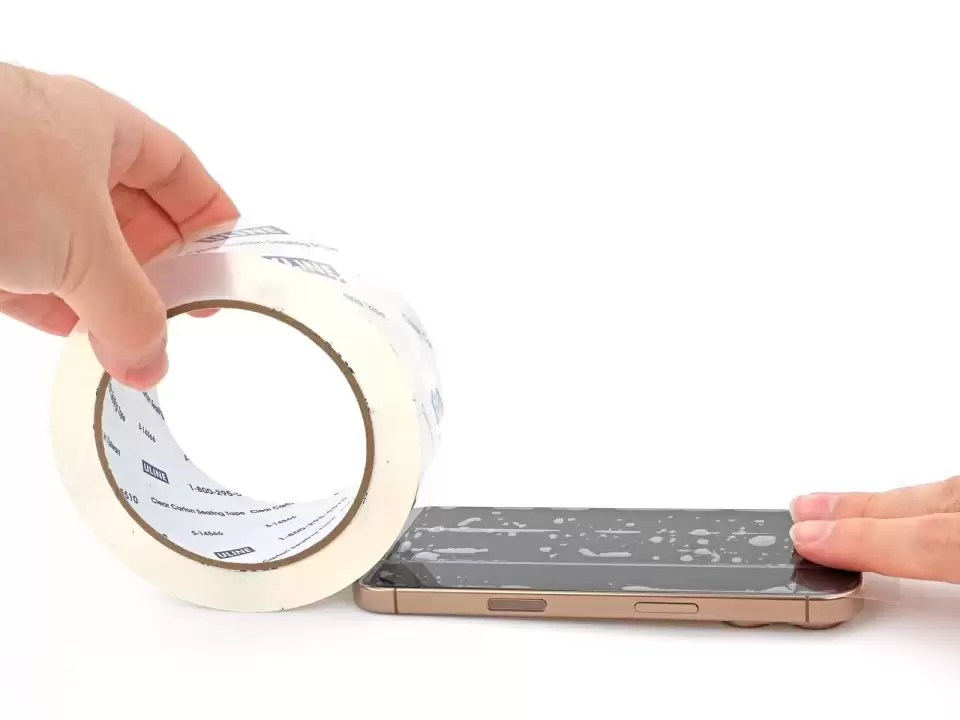

Bước 2 — Nếu màn hình hoặc kính lưng nứt nặng, dán các dải băng keo chồng lên nhau lên mặt kính để tự bảo vệ và tháo máy dễ hơn. Đảm bảo có một vùng phẳng gần mép dưới đủ lớn để tay hút bám được.

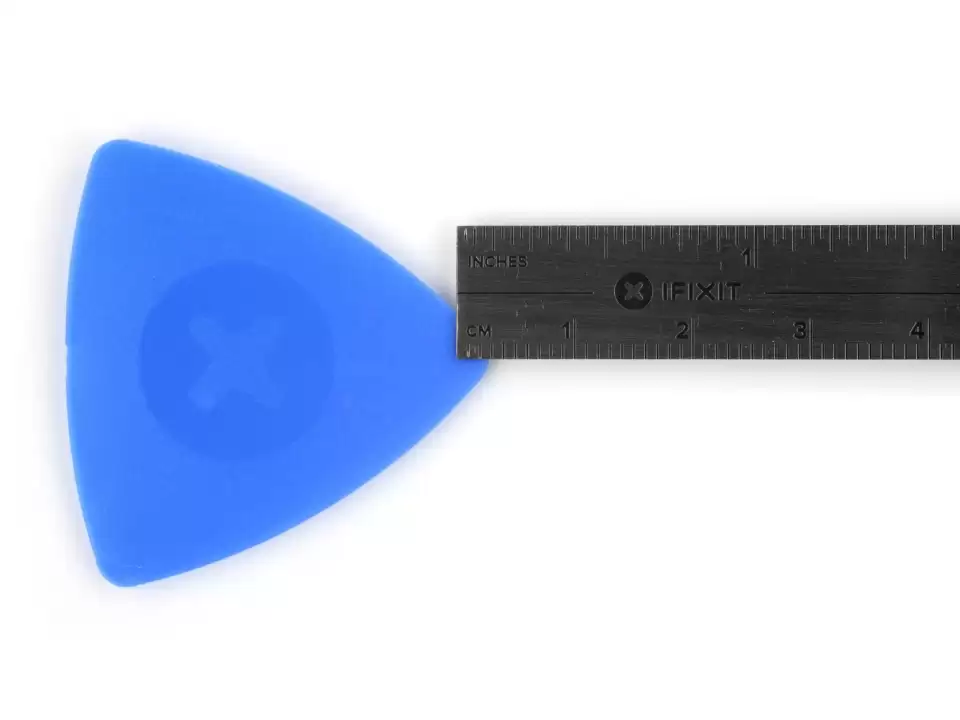

Bước 3 — Nếu chèn quá sâu, miếng nạy có thể làm hỏng máy. Làm theo bước này để đánh dấu miếng nạy và tránh hư hại. Đo 3 mm từ đầu miếng nạy và đánh dấu bằng bút lông. Cũng có thể đánh dấu các góc khác của miếng nạy với các độ dài khác nhau. Hoặc dán một đồng xu vào miếng nạy, cách đầu 3 mm.

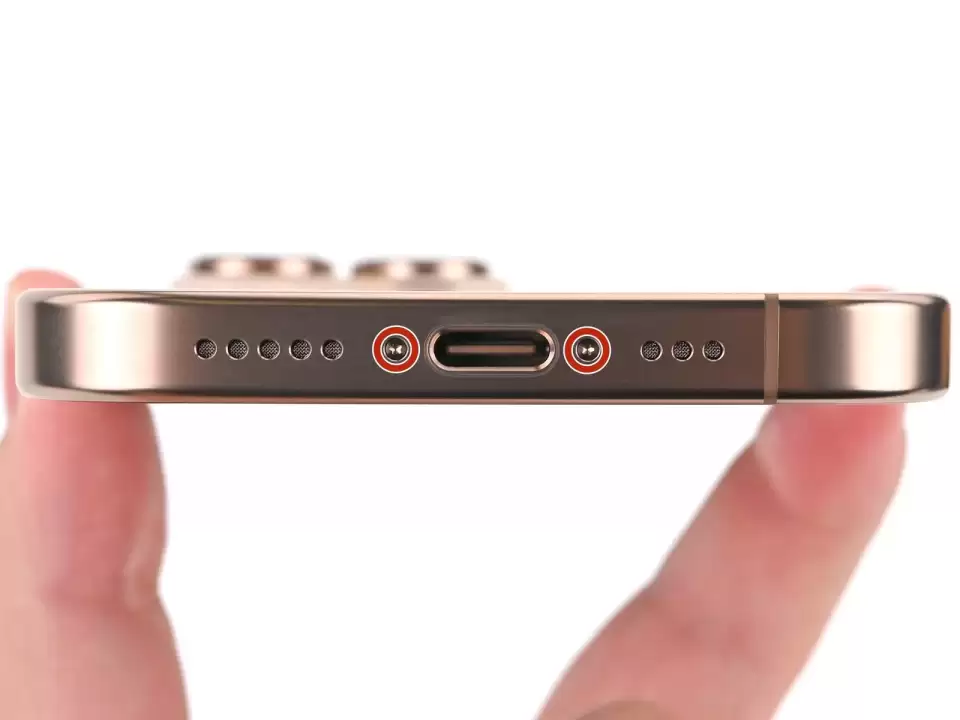

Bước 4 — Dùng tua vít pentalobe P2 tháo 2 ốc dài 7.4 mm ở hai bên cổng USB-C.

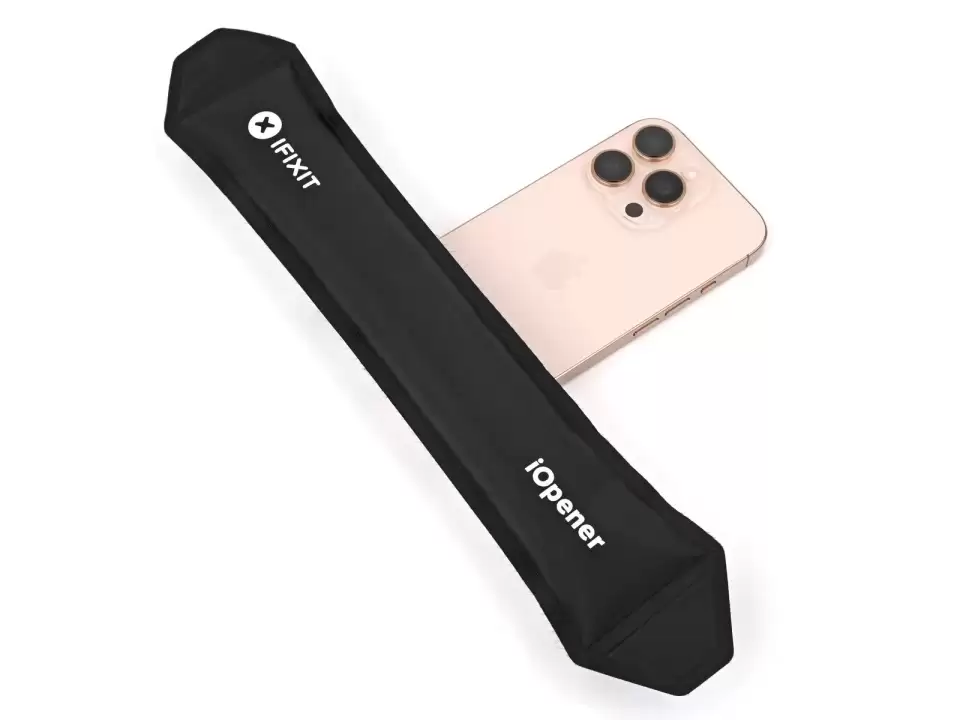

Bước 5 — Dùng iOpener đã làm nóng áp lên mép dưới của kính lưng trong 2 phút. Hoặc dùng máy sấy tóc hoặc súng nhiệt hâm nóng mép dưới của kính lưng cho đến khi nóng khi chạm vào. Cẩn thận không hâm máy nóng hơn mức này — pin dễ hỏng vì nhiệt.

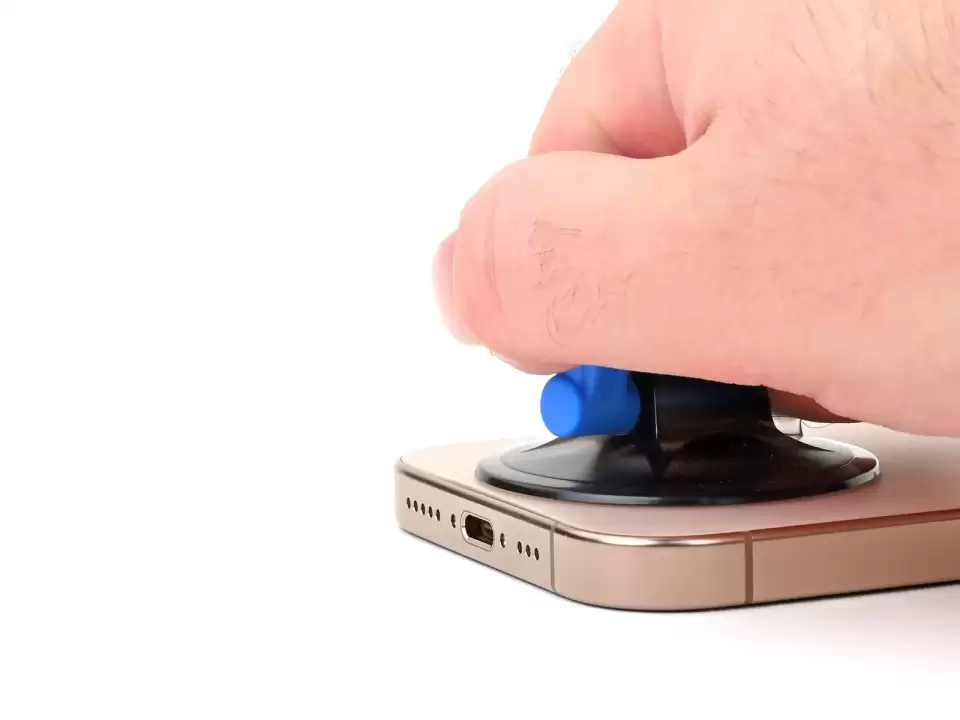

Bước 6 — Gắn tay hút vào mép dưới của kính lưng, phía trên cổng USB-C. Nhấc tay hút lên với lực mạnh và đều để tạo khe hở giữa kính lưng và khung máy. Chèn đầu miếng nạy vào khe.

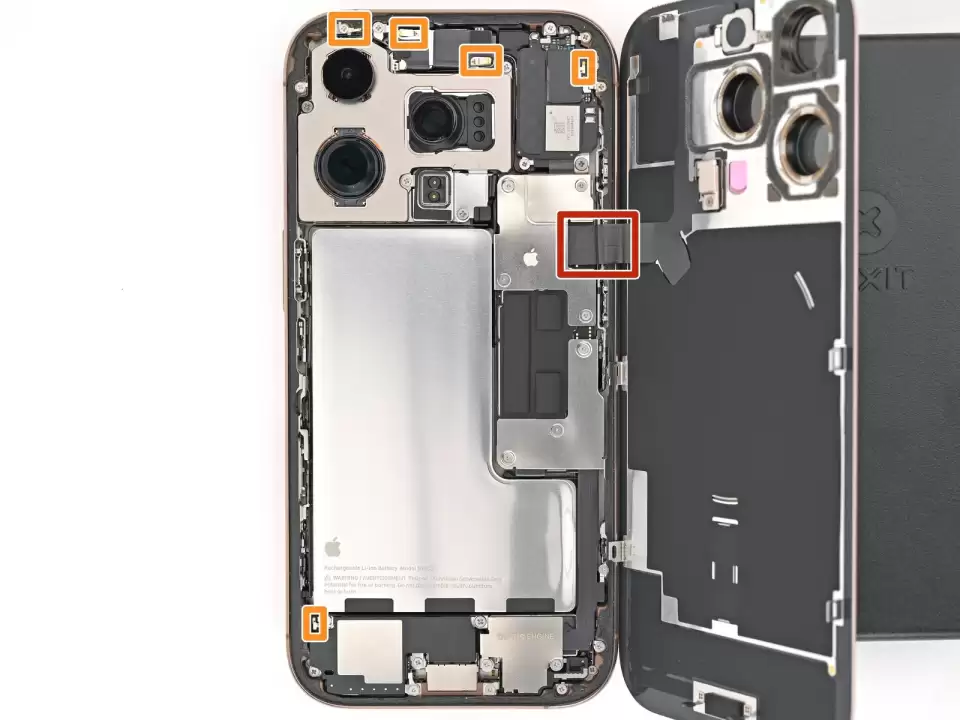

Bước 7 — Khi cắt keo giữ kính lưng ở các bước tiếp theo, cẩn thận các vùng sau: có một sợi cáp mỏng nối kính lưng với máy, ngay cạnh nút tăng âm lượng — không chèn miếng nạy vào đây để tránh cắt cáp; có nhiều tiếp điểm lò xo quanh chu vi máy — cẩn thận không chèn miếng nạy sâu hơn mức gợi ý ở từng bước để tránh làm cong các tiếp điểm này. Nếu làm hỏng tiếp điểm lò xo, nhẹ nhàng bẻ lại bằng spudger hoặc miếng nạy để chúng thẳng với các điểm tiếp xúc mạ vàng trên kính lưng.

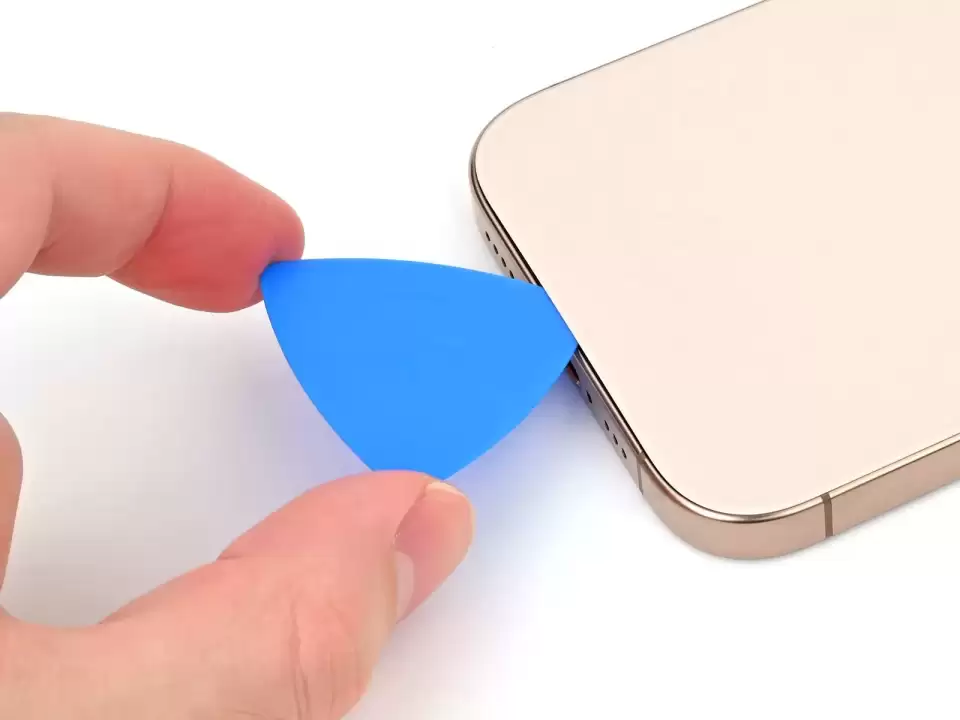

Bước 8 — Không chèn miếng nạy sâu hơn 5 mm ở mép dưới để tránh làm hỏng tiếp điểm lò xo. Trượt miếng nạy qua lại dọc mép dưới để tách keo. Để miếng nạy ở góc dưới bên phải để keo không dính lại.

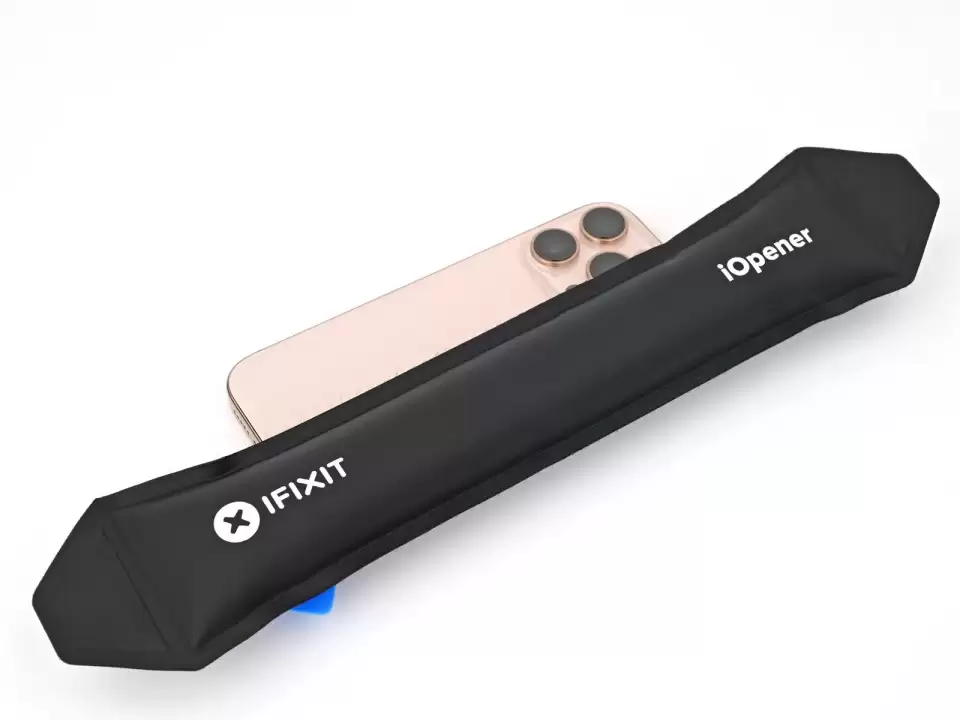

Bước 9 — Hâm nóng mép phải của kính lưng cho đến khi nóng khi chạm vào.

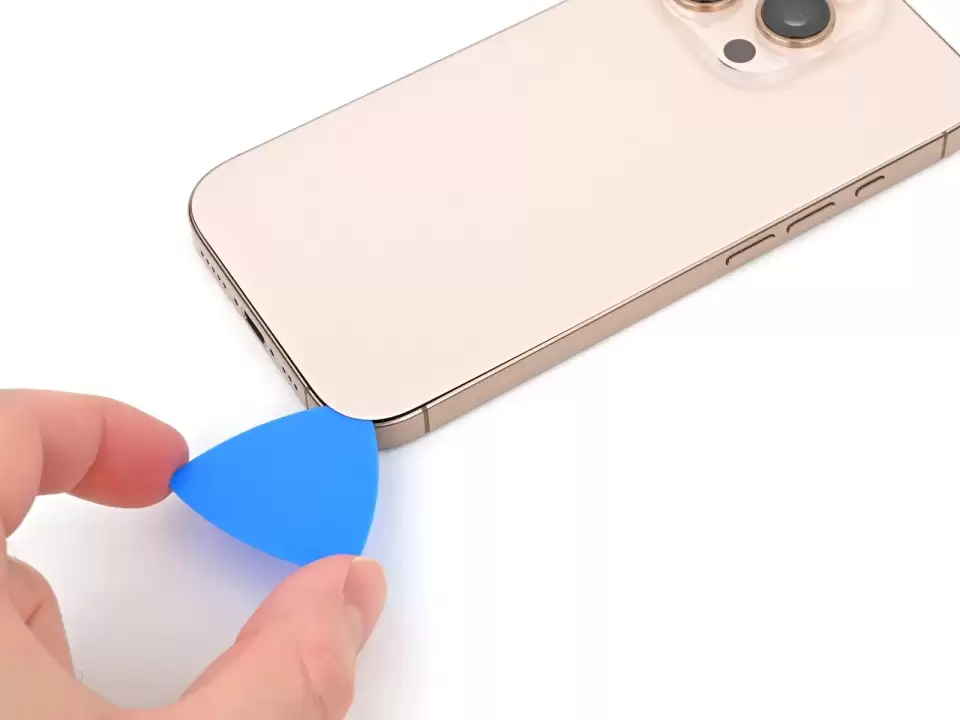

Bước 10 — Trượt miếng nạy quanh góc dưới bên phải và lên nửa mép phải, hoặc cho đến khi cảm thấy chạm cứng vào ngàm giữ kính lưng. Không cắt gần nút âm lượng để tránh làm hỏng cáp sạc không dây/đèn flash. Để nguyên miếng nạy để keo không dính lại.

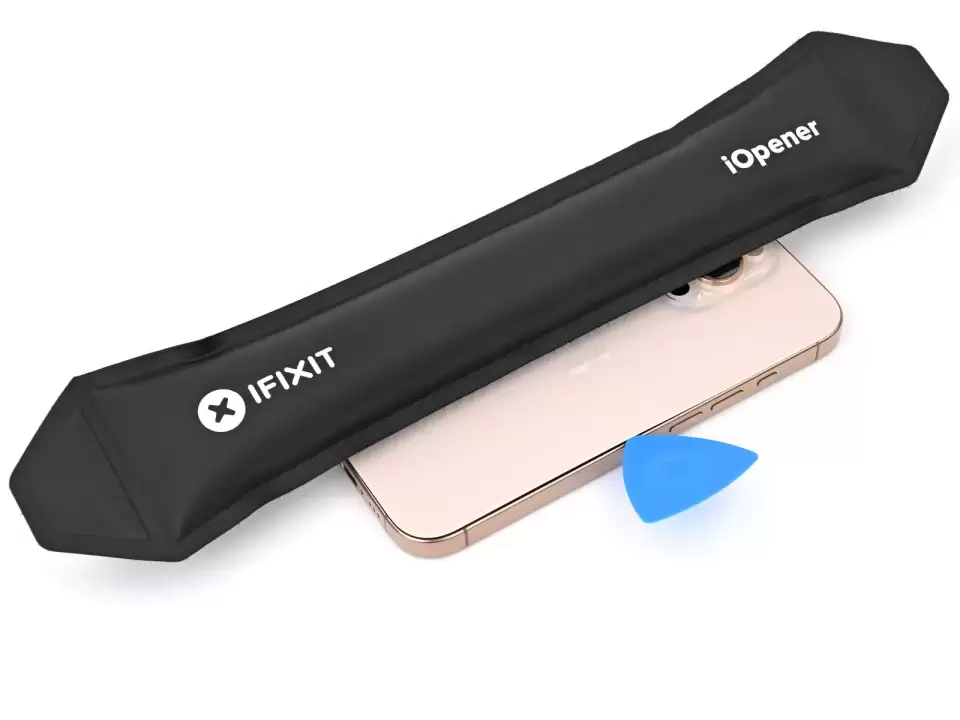

Bước 11 — Hâm nóng mép trái của kính lưng cho đến khi nóng khi chạm vào.

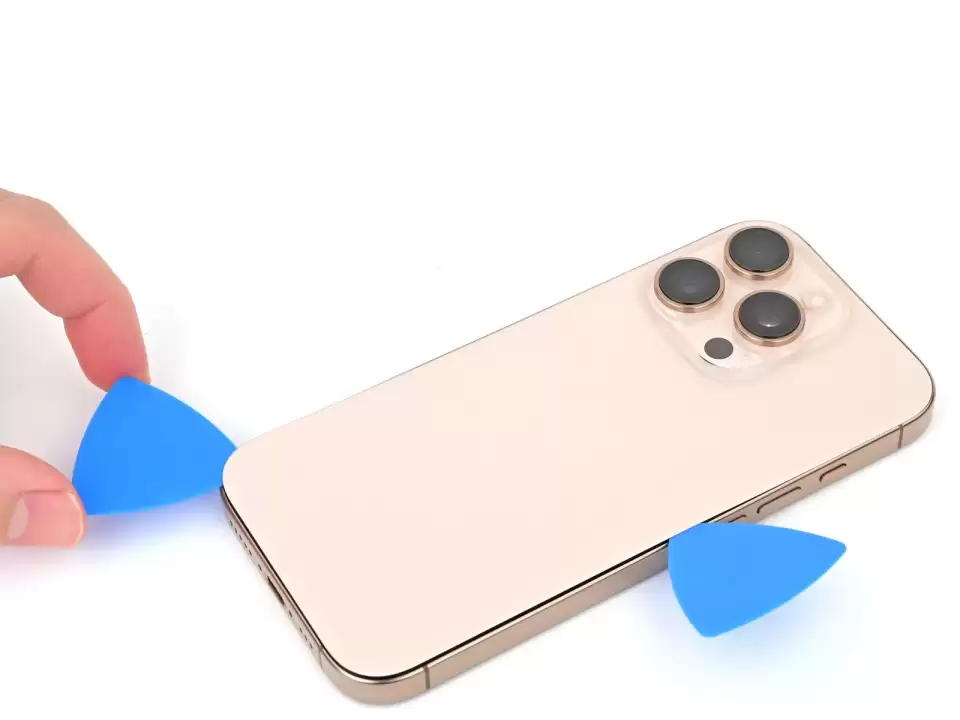

Bước 12 — Chèn miếng nạy thứ hai ở mép dưới. Trượt miếng nạy thứ hai quanh góc dưới bên trái và dọc mép trái của màn hình để tách keo và mở các ngàm kim loại. Sẽ nghe và cảm thấy các ngàm kim loại bật ra khi đi qua chúng. Để miếng nạy ở góc trên bên trái để keo không dính lại.

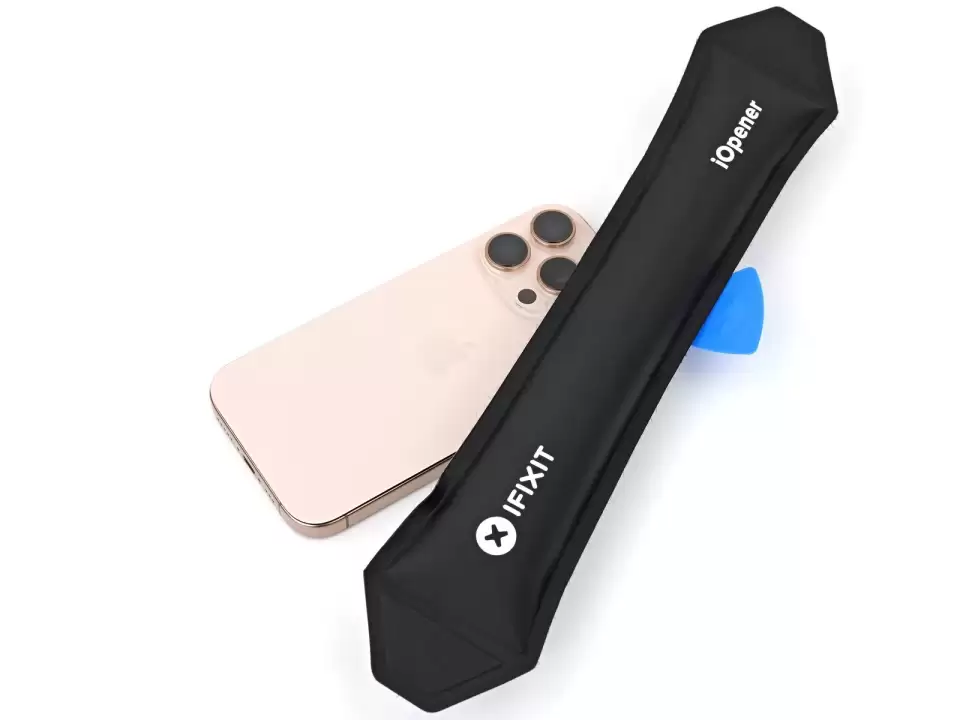

Bước 13 — Hâm nóng mép trên của kính lưng, kể cả vùng quanh nút âm lượng, cho đến khi nóng khi chạm vào.

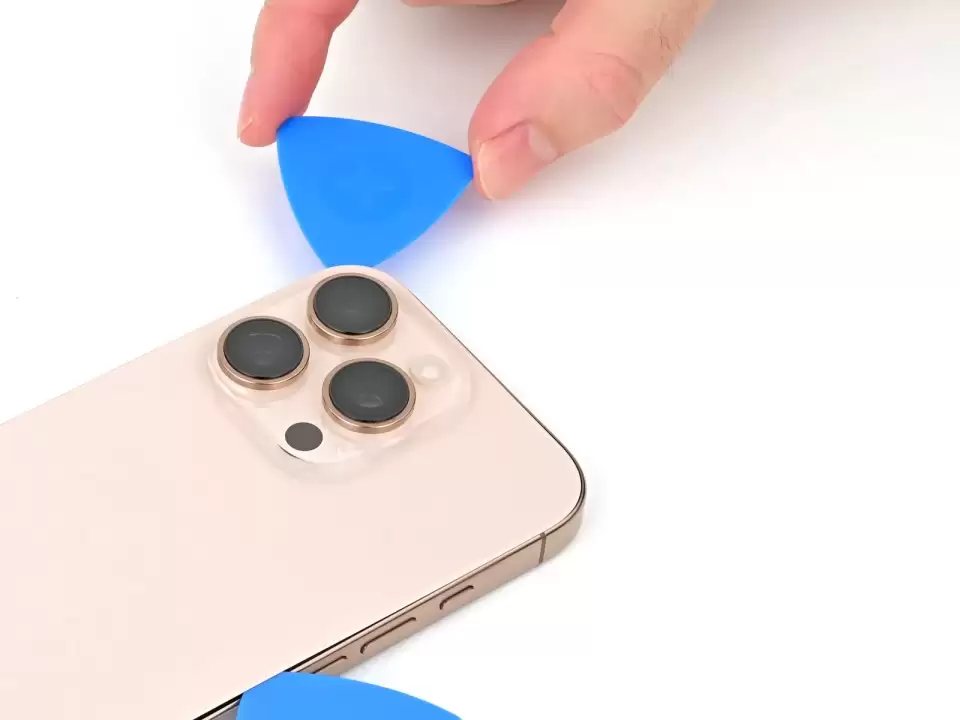

Bước 14 — Không chèn miếng nạy sâu hơn 3 mm dọc mép trên để tránh làm hỏng các tiếp điểm lò xo. Trượt miếng nạy qua mép trên và quanh góc trên bên phải đến nút tăng âm lượng để tách keo. Sẽ nghe và cảm thấy tiếng tách khi hai ngàm trên cùng bật ra.

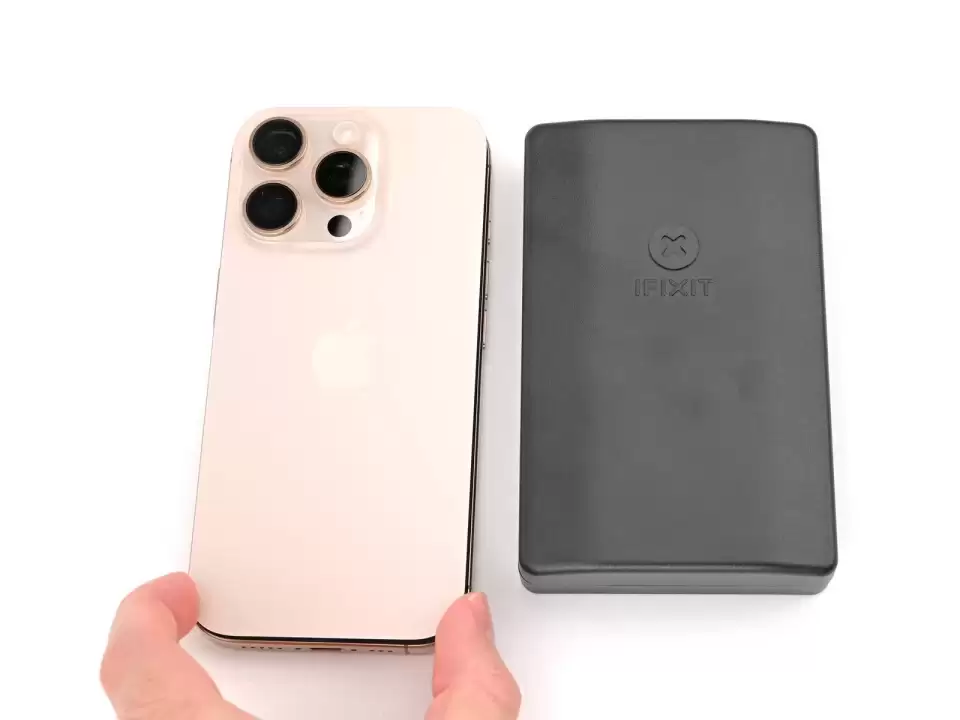

Bước 15 — Chưa tháo hẳn kính lưng — nó vẫn gắn với một sợi cáp ribbon mỏng. Làm theo vài bước tiếp theo để tháo an toàn. Nếu kính lưng không mở ra dễ dàng, đừng cố — quay lại quanh chu vi bằng miếng nạy để kiểm tra keo còn sót hoặc ngàm kẹt. Có thể cần nhấc kính lưng lên một chút trước khi mở ra để ngàm tách hẳn. Nhẹ nhàng mở kính lưng về phía nút âm lượng. Chống kính lưng bằng một vật sạch, chắc chắn như hộp nhỏ để tránh làm căng cáp. Tháo các miếng nạy ra. Cân nhắc dùng băng keo polyimide để bảo vệ ống kính camera sau trong lúc làm việc trong máy. Không ấn vào ống kính để tránh làm hỏng bộ chống rung mỏng manh.

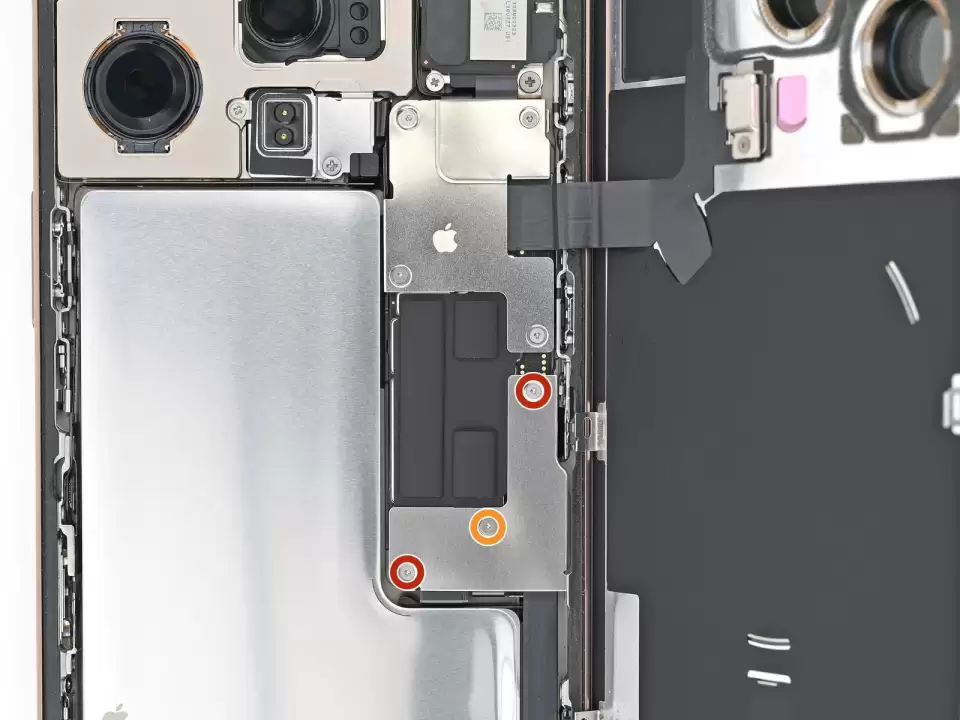

Bước 16 — Dùng tua vít tri-point Y000 tháo 3 ốc giữ nắp connector dưới: 2 ốc dài 1.2 mm, 1 ốc dài 1.0 mm.

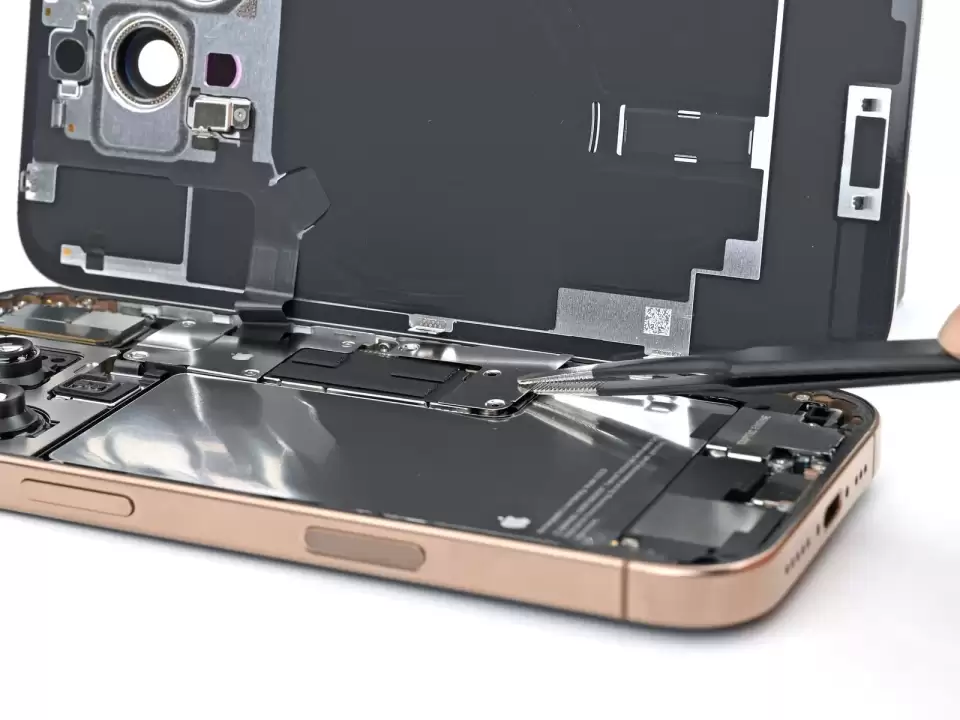

Bước 17 — Dùng nhíp hoặc tay nhấc và tháo nắp connector dưới.

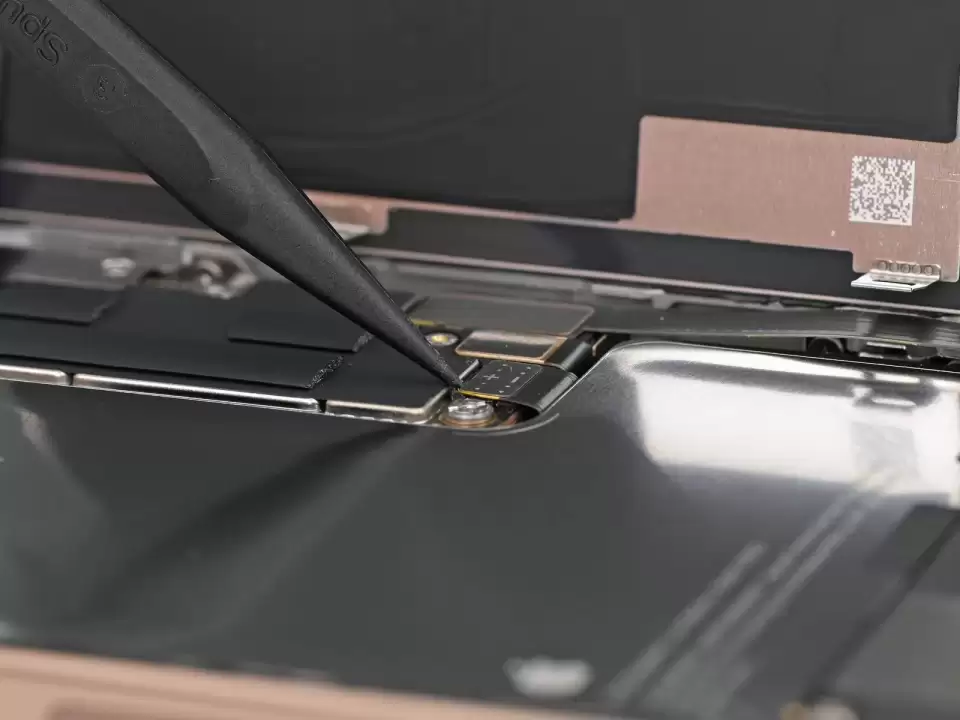

Bước 18 — Dùng đầu nhọn của spudger nạy lên và ngắt connector pin (press connector).

Bước 19 — Dùng tua vít tri-point Y000 tháo 4 ốc giữ nắp connector trên: 2 ốc dài 1.0 mm, 1 ốc dài 1.2 mm, 1 ốc dài 1.6 mm.

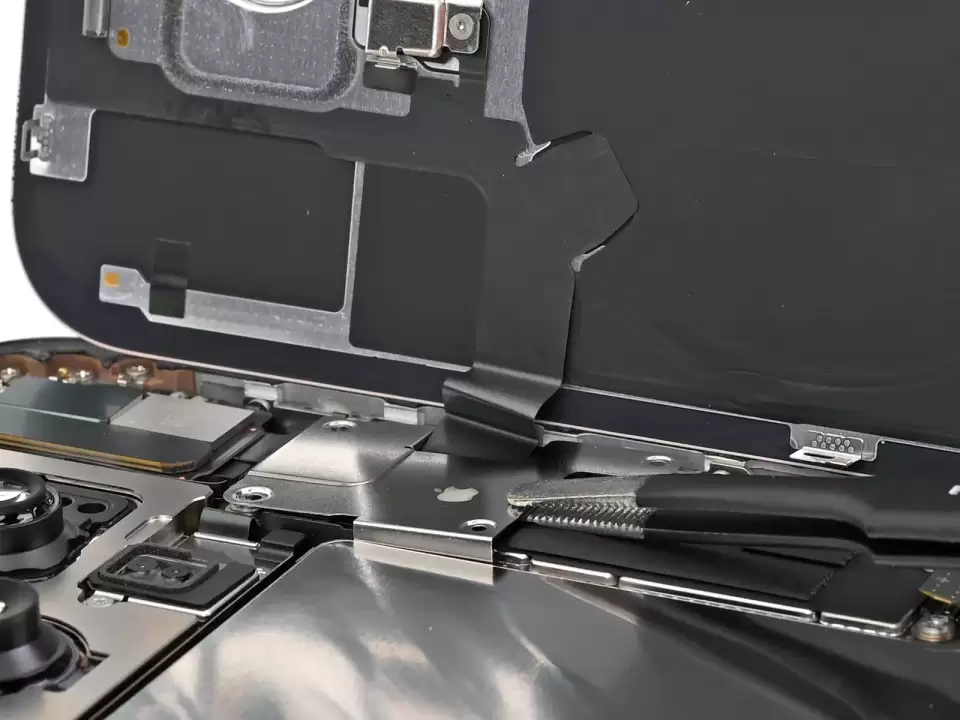

Bước 20 — Dùng nhíp hoặc tay nhấc và tháo nắp connector trên.

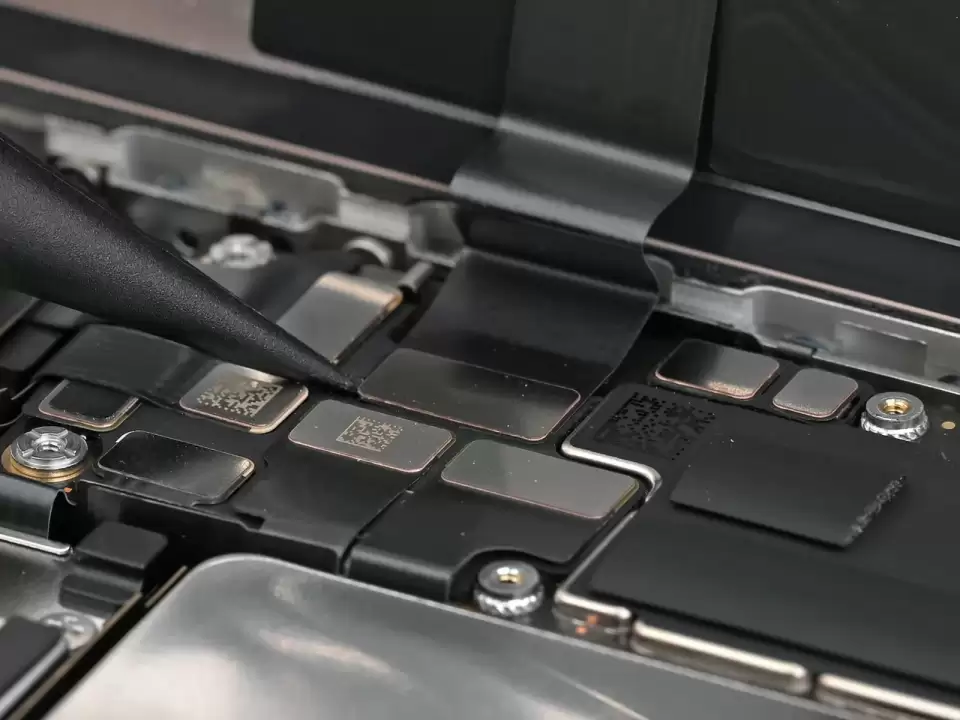

Bước 21 — Dùng đầu nhọn của spudger nạy lên và ngắt connector kính lưng (press connector).

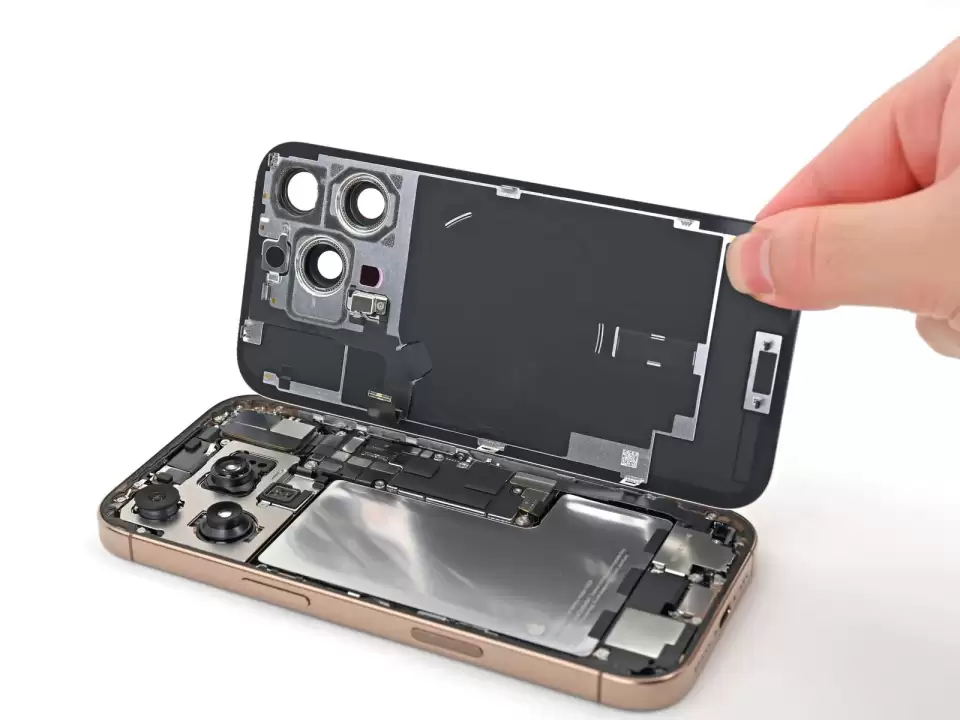

Bước 22 — Nhấc kính lưng khỏi khung máy và tháo ra.

Bước 23 — Dùng tua vít Phillips tháo 3 ốc giữ nắp Taptic Engine: 1 ốc dài 3.0 mm, 2 ốc dài 1.7 mm.

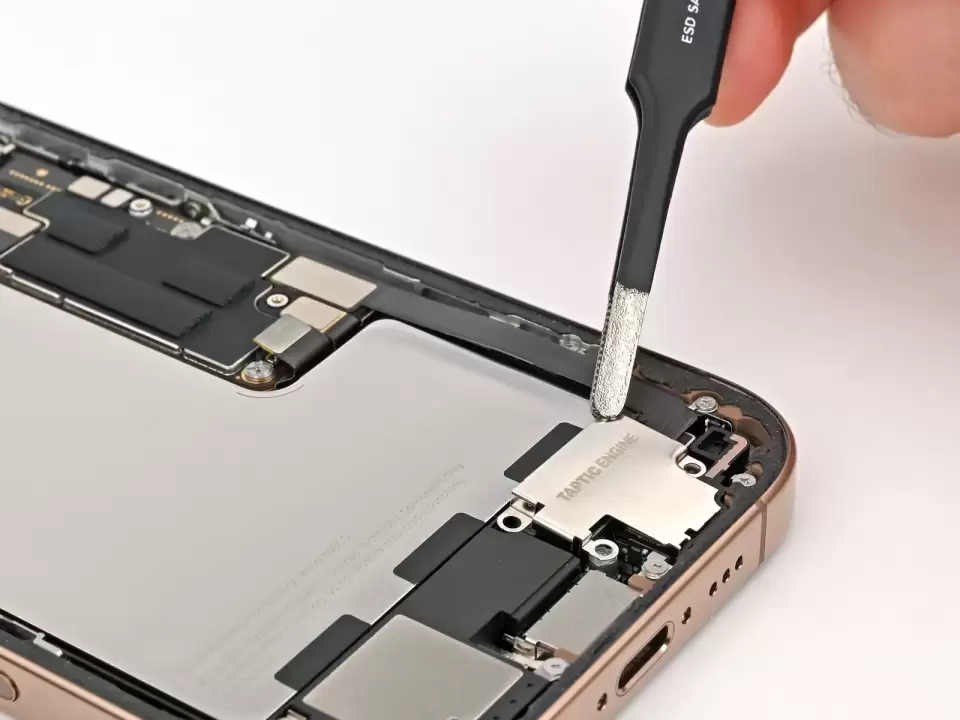

Bước 24 — Dùng nhíp hoặc tay nhấc mép trên của nắp Taptic Engine. Khi mép dưới bật khỏi khung máy, tháo nắp Taptic Engine.

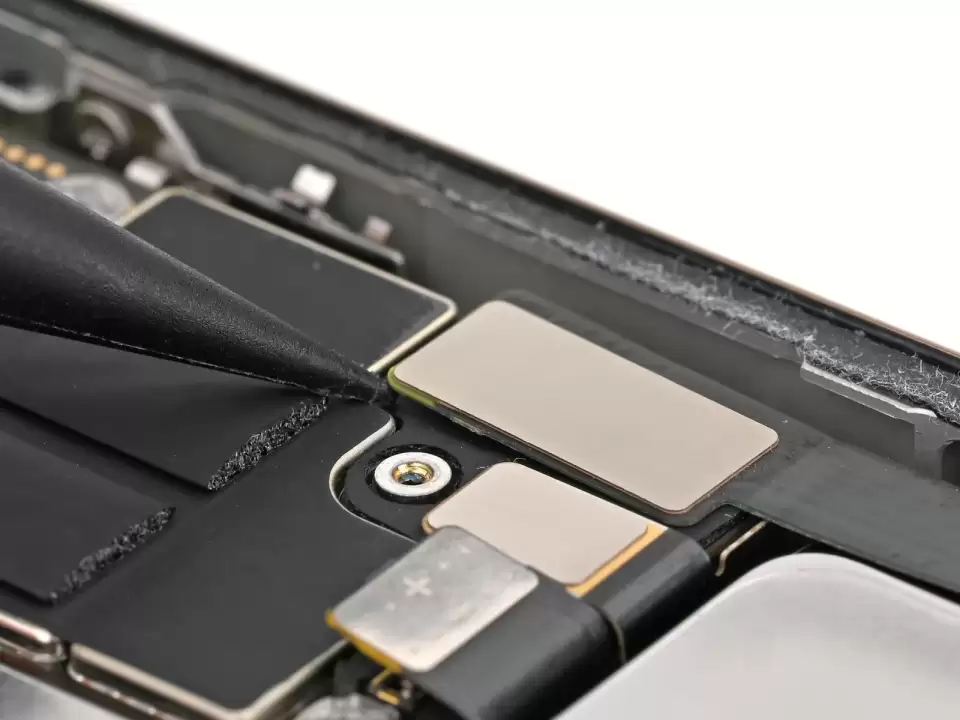

Bước 25 — Dùng đầu nhọn của spudger nạy lên và ngắt connector cáp cụm dưới khỏi main.

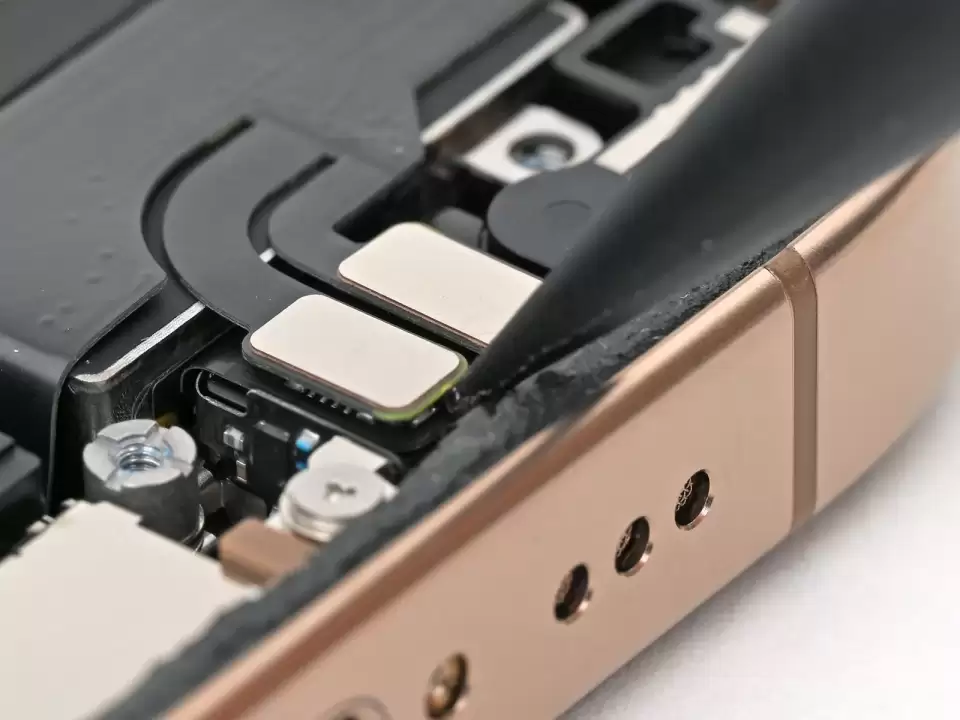

Bước 26 — Dùng đầu nhọn của spudger nạy lên và ngắt 2 connector gần mép dưới bên phải của khung máy.

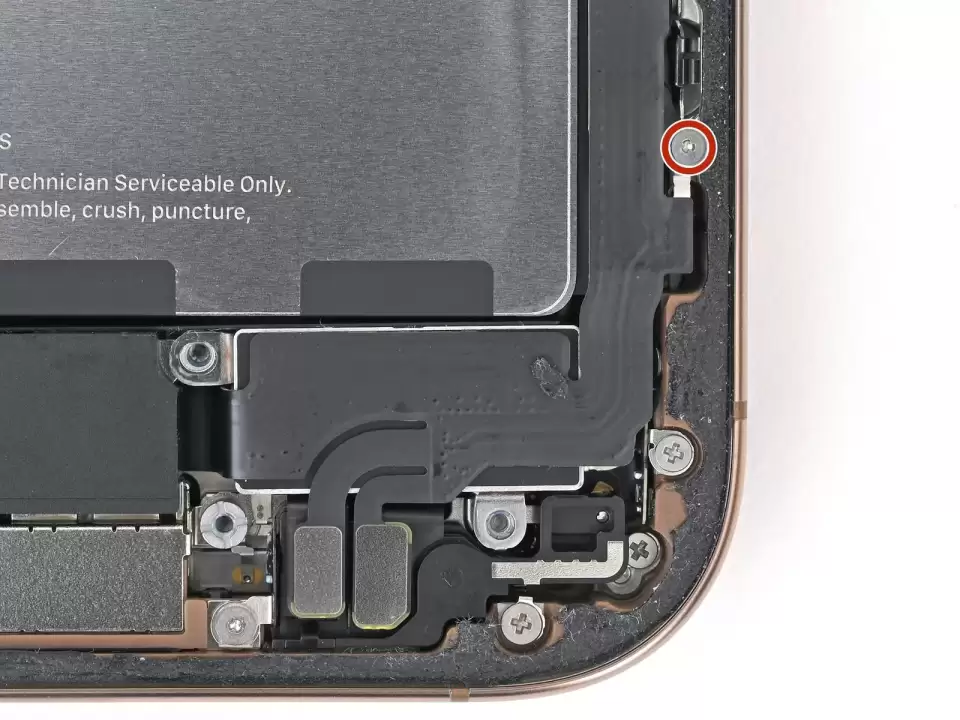

Bước 27 — Dùng tua vít tri-point Y000 tháo 1 ốc dài 1.0 mm giữ cáp cụm dưới.

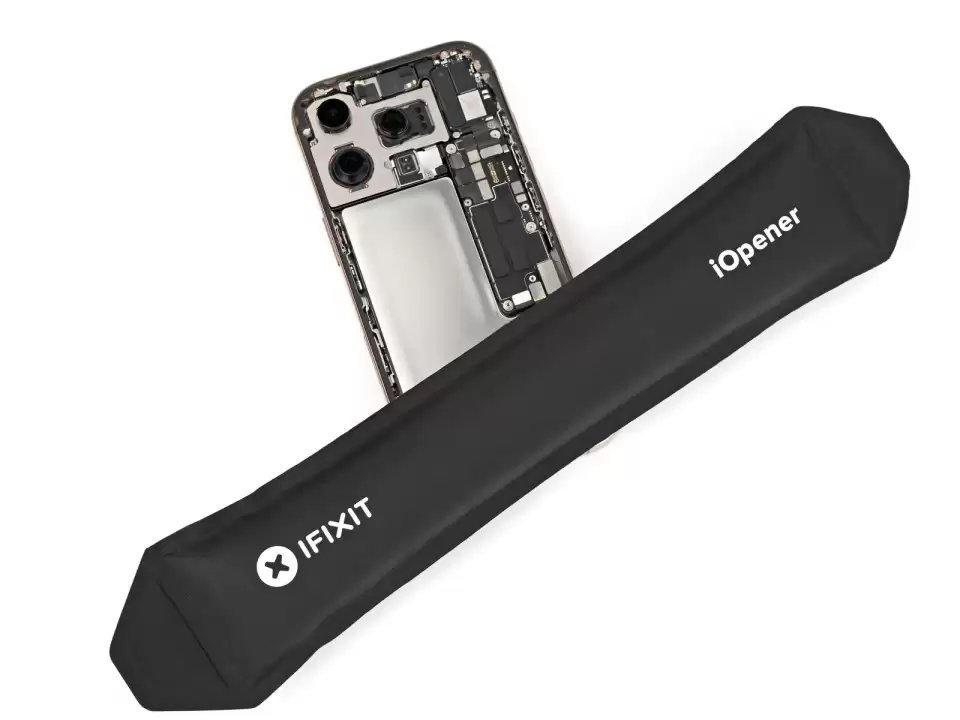

Bước 28 — Dùng iOpener hoặc máy sấy tóc hâm nóng phần cáp cụm dưới nằm trên Taptic Engine cho đến khi nóng khi chạm vào.

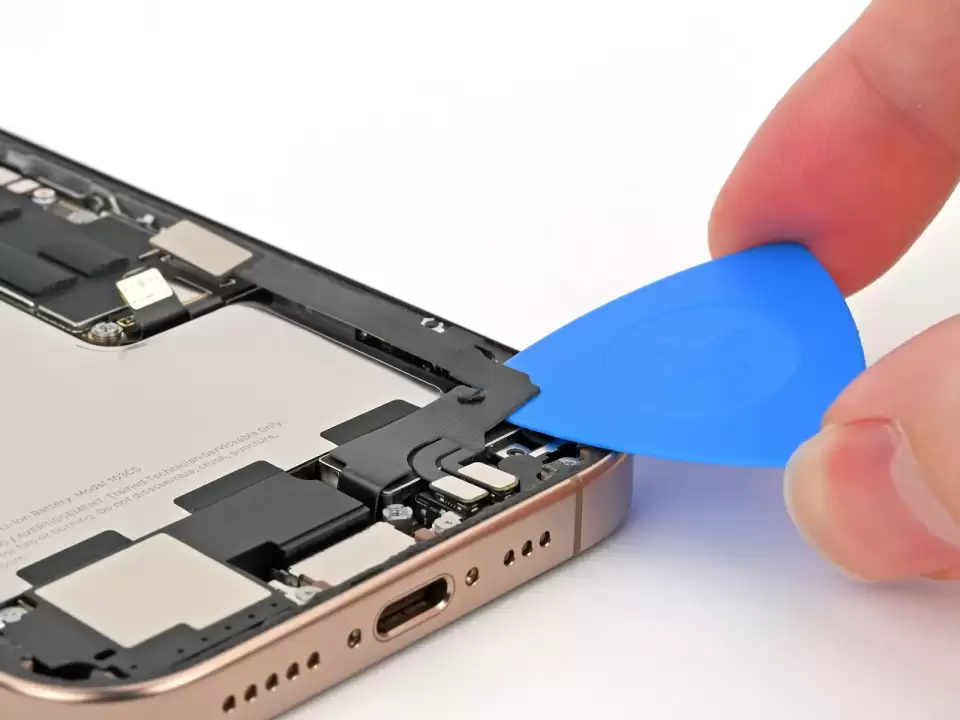

Bước 29 — Trượt miếng nạy dưới cáp cụm dưới để tách nó khỏi Taptic Engine. Cẩn thận bẻ cáp sang một bên để có thể thao tác với Taptic Engine.

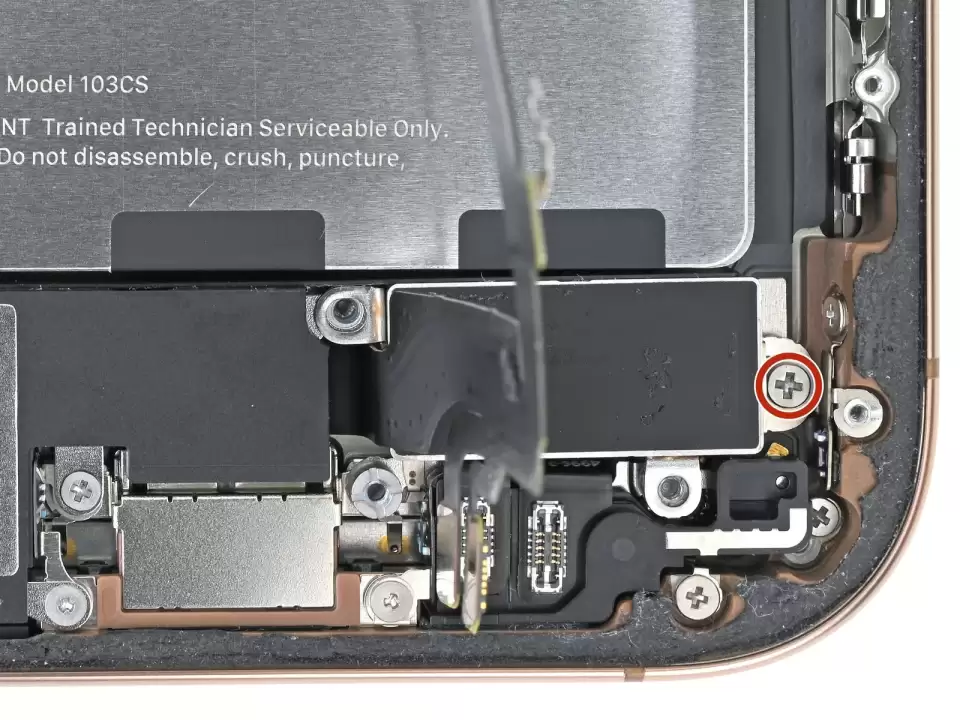

Bước 30 — Dùng tua vít Phillips tháo 1 ốc dài 1.9 mm giữ Taptic Engine.

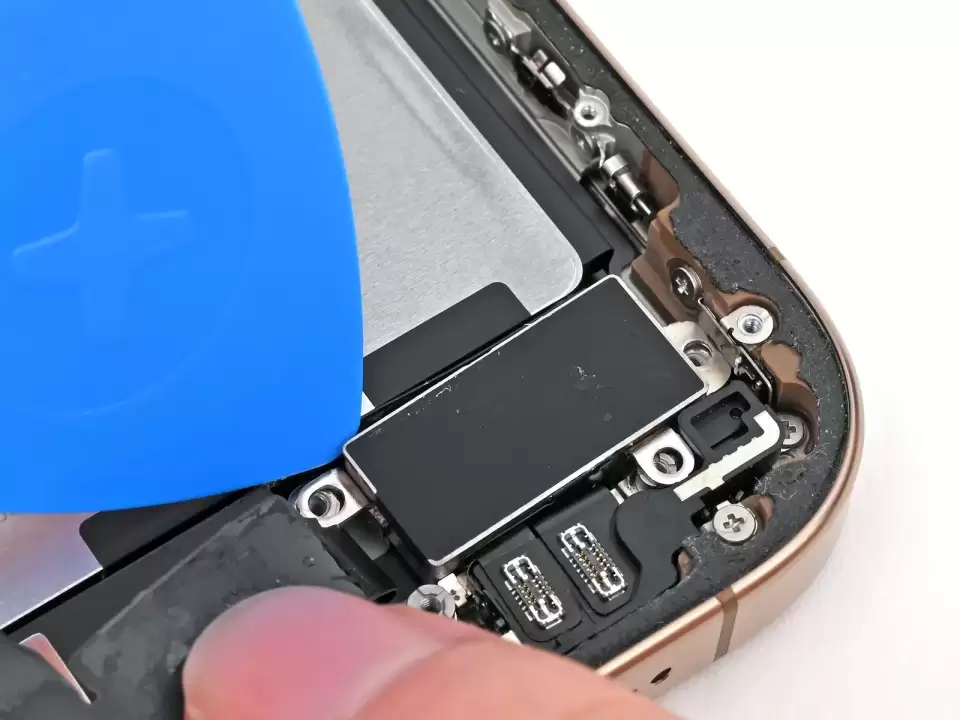

Bước 31 — Trượt đầu miếng nạy dọc mép trên của Taptic Engine để tách dải đệm nhựa dán vào nó.

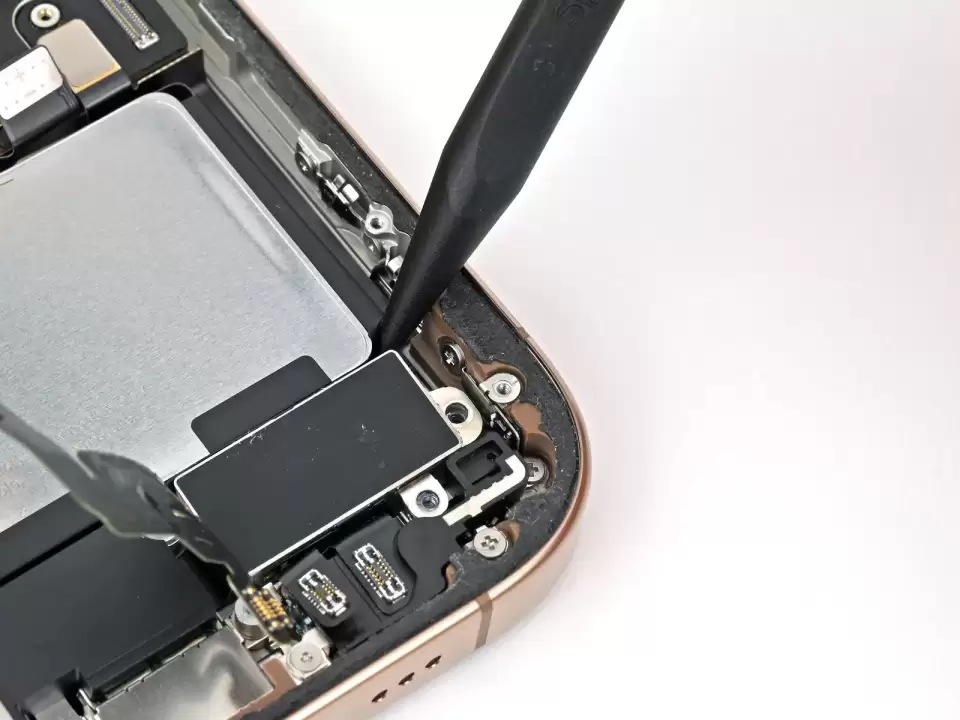

Bước 32 — Dùng đầu nhọn của spudger nạy Taptic Engine lên từ góc trên bên phải. Cẩn thận không nạy vào pin. Tháo Taptic Engine.

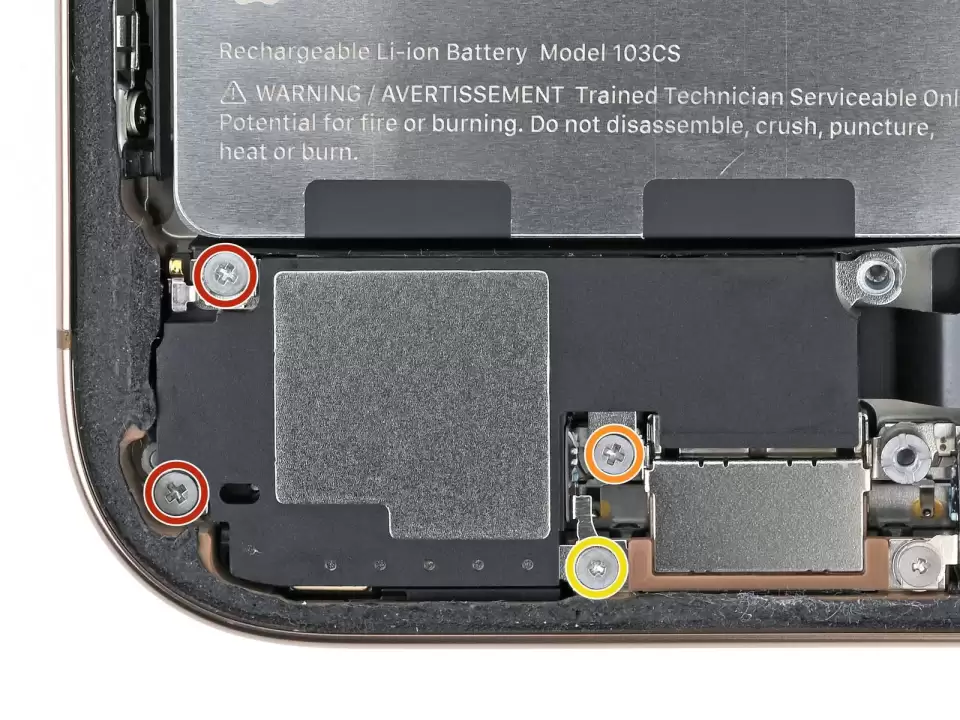

Bước 33 — Tháo 4 ốc giữ loa ngoài: 2 ốc Phillips dài 1.6 mm, 1 ốc Phillips dài 2.0 mm, 1 ốc tri-point Y000 dài 1.3 mm.

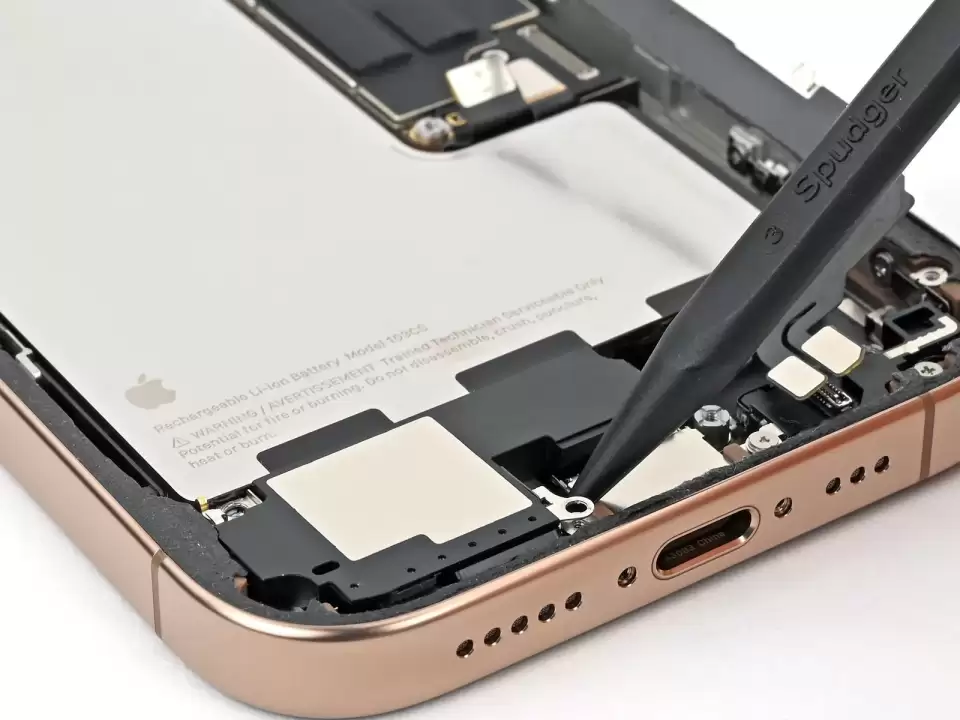

Bước 34 — Chèn đầu nhọn của spudger dưới lỗ ốc dưới bên phải của loa ngoài. Nạy lên và tháo loa ngoài.

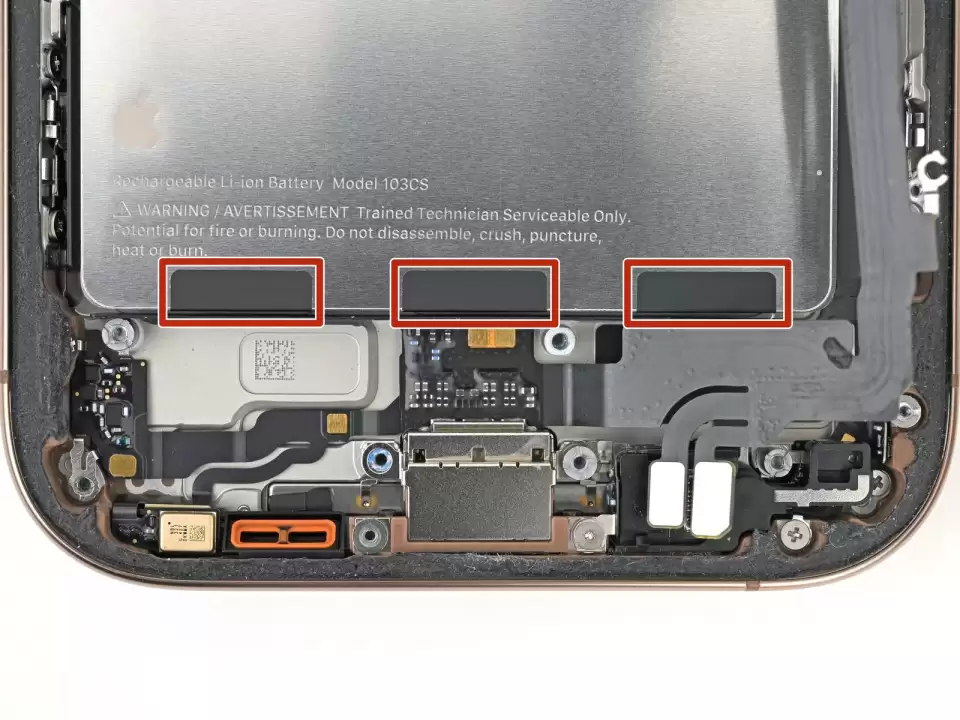

Bước 35 — Pin được giữ bằng 3 dải keo kéo giãn (stretch release adhesive). Bốn bước tiếp theo hướng dẫn tháo chúng để giải phóng pin. Cẩn thận không làm móp hoặc thủng pin. Dù có vỏ kim loại, pin vẫn có thể cháy nếu bị hỏng.

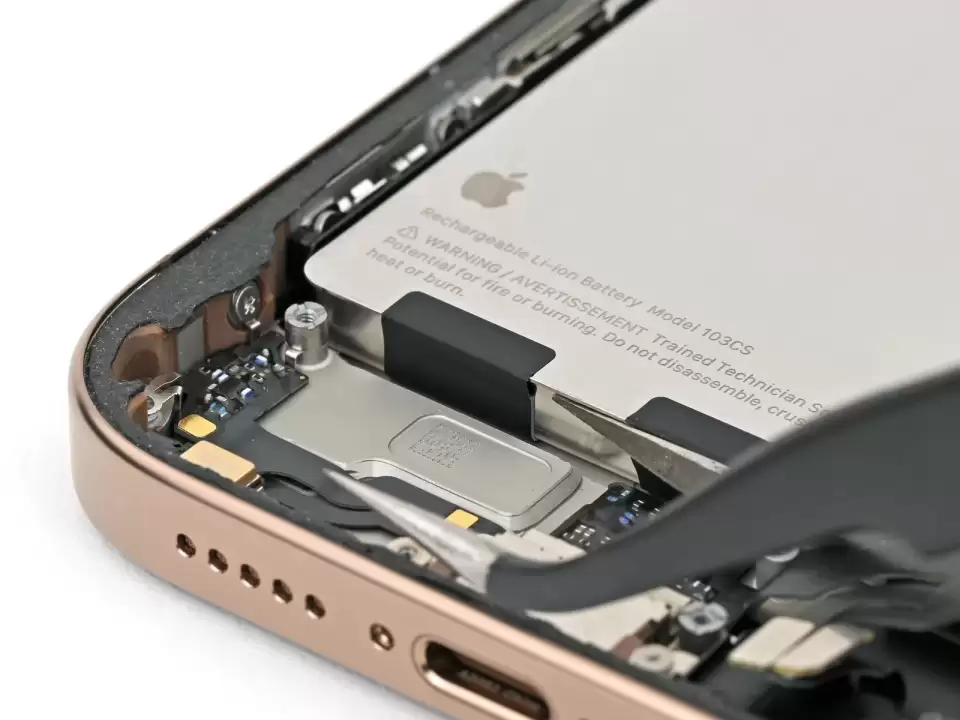

Bước 36 — Chèn đầu nhíp cong dưới một trong các tab kéo màu đen.

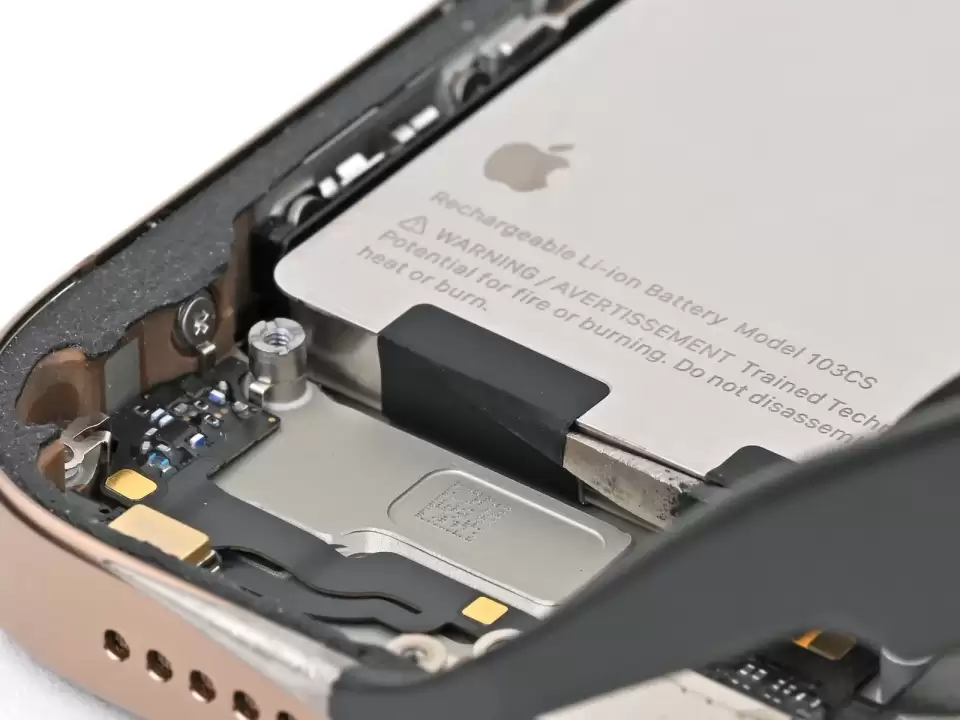

Bước 37 — Dùng nhíp cắt qua tab đen và bóc tab khỏi mặt trên của pin. Chưa kéo tab ra khỏi dưới pin.

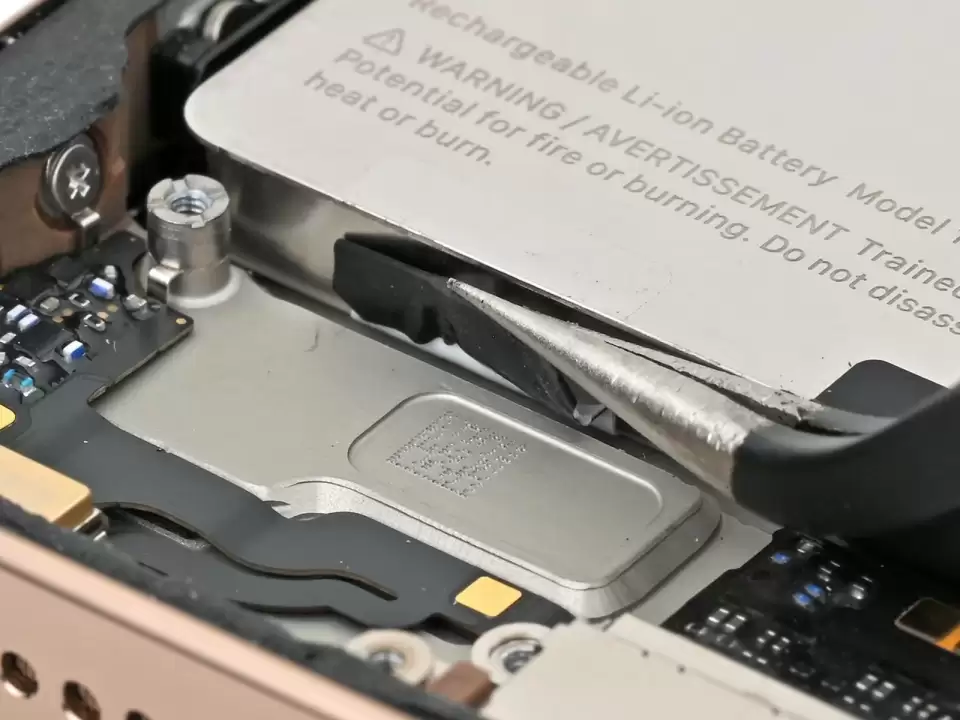

Bước 38 — Dùng nhíp hoặc tay nắm tab kéo và kéo xuống cho phẳng với khung máy. Từ từ kéo keo ra khỏi dưới pin ở góc thấp nhất có thể. Cho dải keo thời gian để giãn ra và nắm lại khi cần. Khi dải keo quá dài, quấn quanh nhíp và kéo tiếp. Nếu dải keo đứt, thử lấy nó ra khỏi dưới pin. Nếu không lấy được, chuyển sang dải tiếp theo.

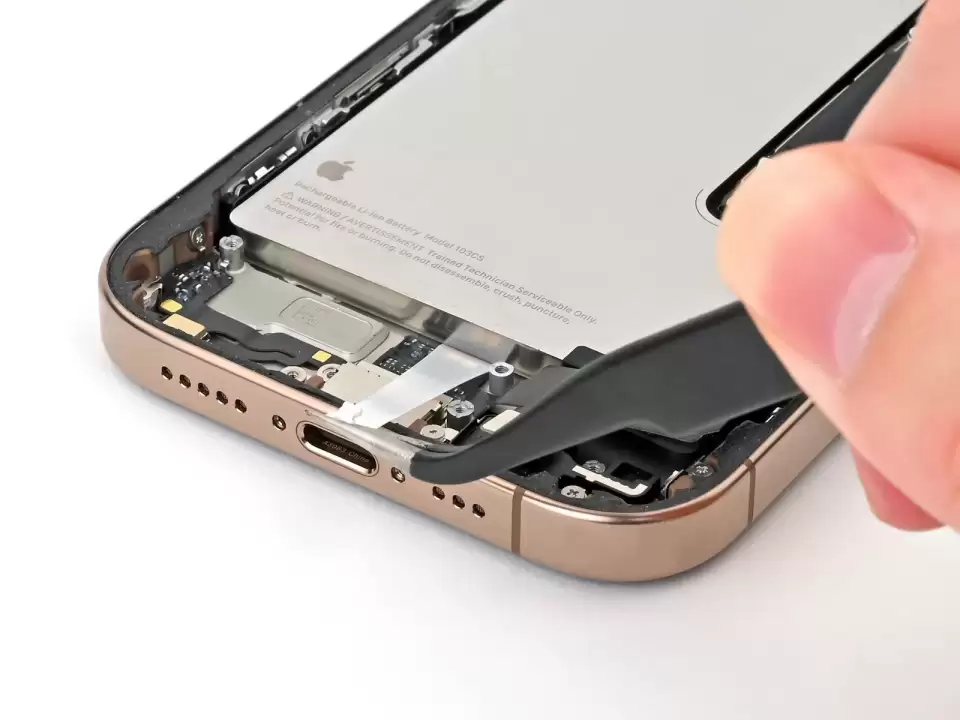

Bước 39 — Lặp lại quy trình với 2 dải keo còn lại. Cẩn thận bẻ cáp cụm dưới sang một bên khi cần để thao tác với các dải keo.

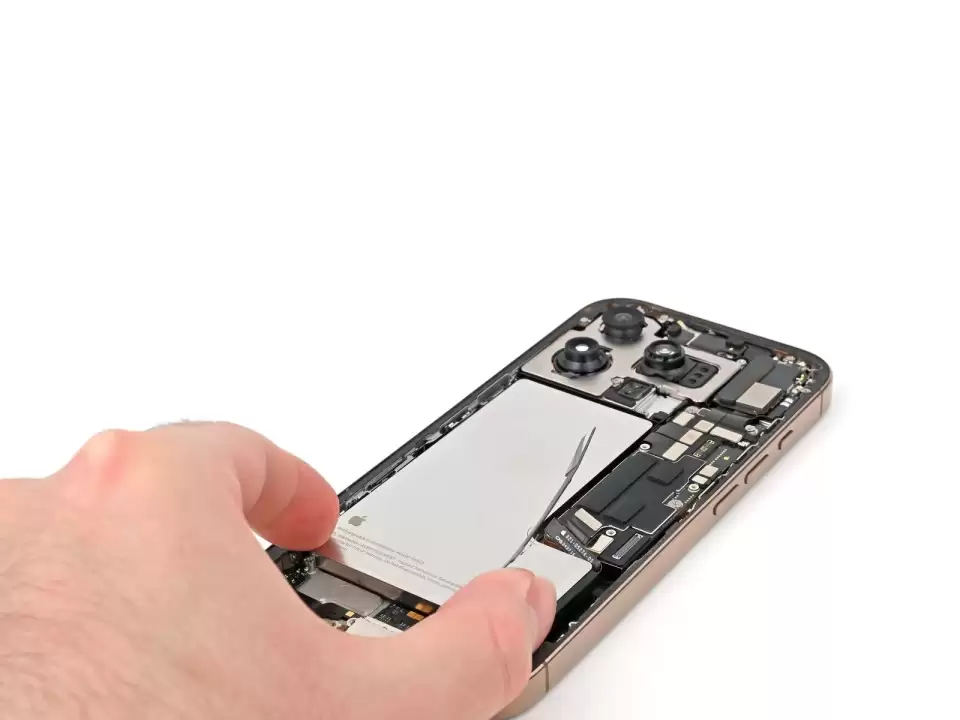

Bước 40 — Nếu đã tháo cả 3 dải keo kéo giãn, chúc mừng! Nhấc và tháo pin. Nếu một hoặc nhiều dải keo bị đứt, bỏ qua bước tiếp theo để tháo chúng bằng cồn isopropyl.

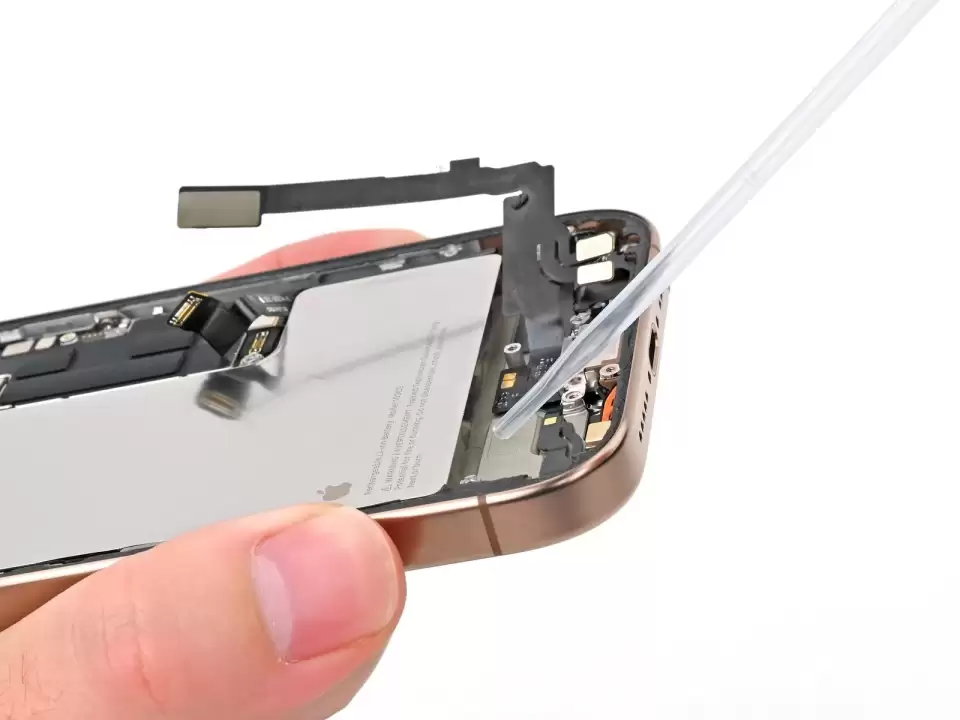

Bước 41 — Hai bước tiếp theo hướng dẫn tháo pin nếu các dải keo bị đứt. Nhấc mép dưới của khung máy để nghiêng điện thoại. Dùng pipette hoặc ống tiêm nhỏ 2–3 giọt cồn isopropyl nồng độ cao (>90%) dọc mép dưới của pin, gần chỗ mỗi dải keo bị đứt. Chờ 1 phút để cồn chảy xuống dưới pin và làm mềm keo.

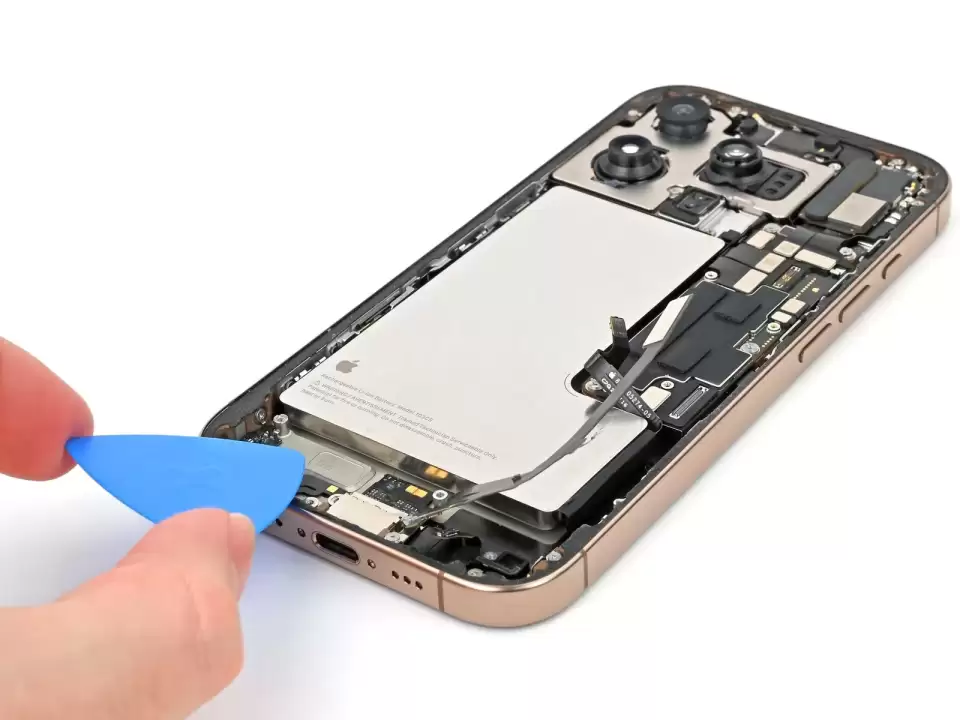

Bước 42 — Chèn đầu miếng nạy giữa đáy pin và khung máy. Chèn miếng nạy thứ hai giữa mép trái của pin và khung máy. Dùng miếng nạy này nạy pin lên từ từ với lực đều. Di chuyển dần lên dọc mép pin, cho keo thời gian để bung ra. Không bẻ cong hoặc làm nhăn pin. Nếu thấy cứng, nhỏ thêm vài giọt cồn isopropyl rồi thử lại. Khi keo đã lỏng, nắm và tháo pin.

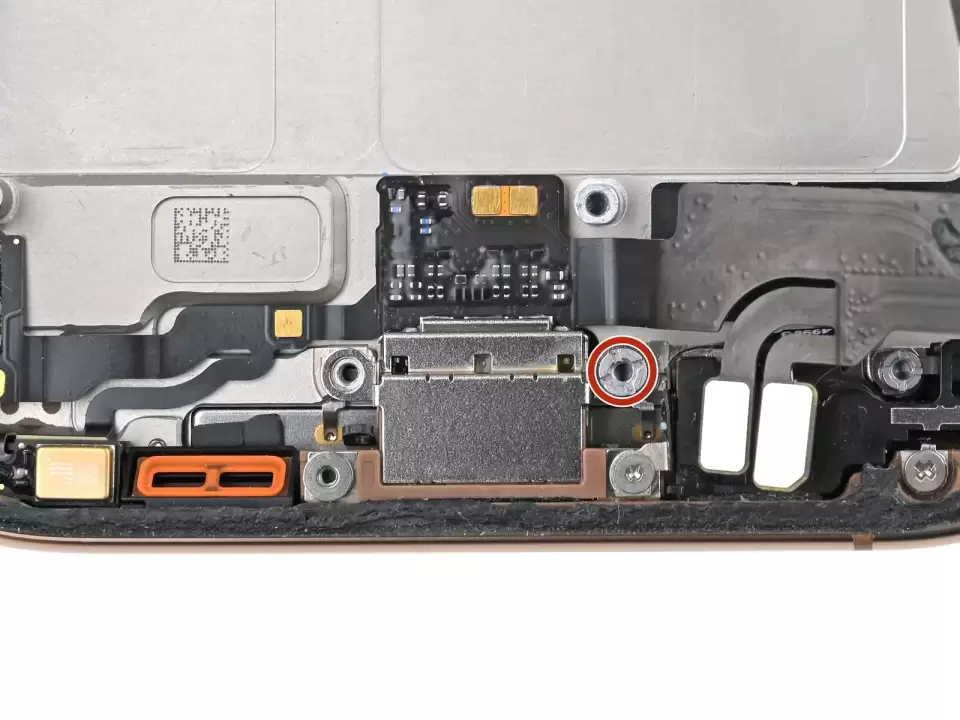

Bước 43 — Dùng tua vít standoff tháo 1 ốc dài 3.6 mm giữ chân sạc với khung máy.

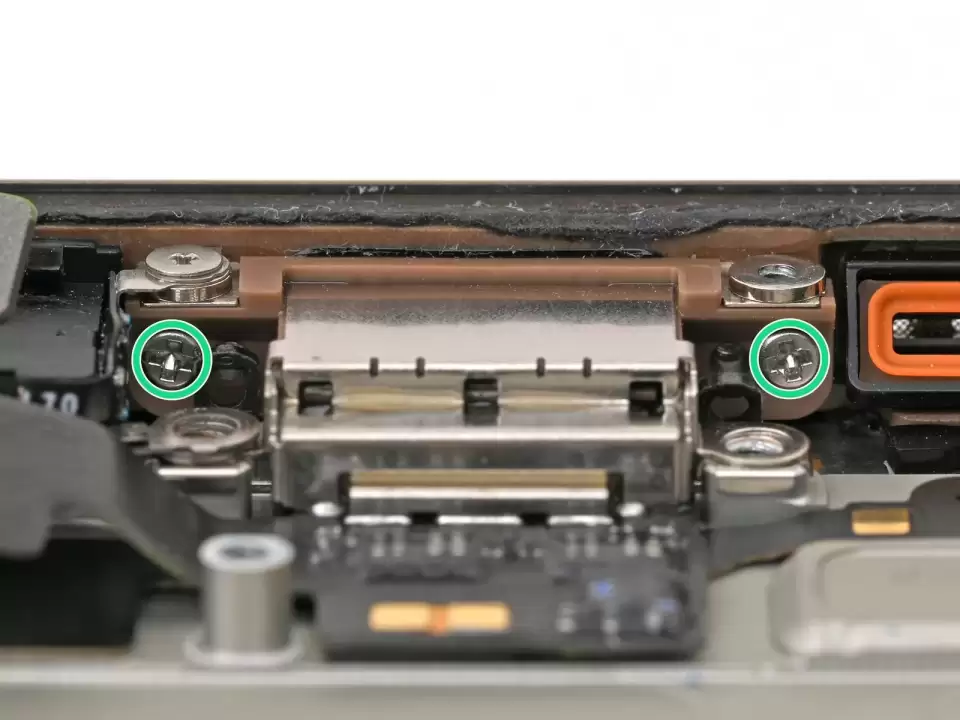

Bước 44 — Dùng tua vít Phillips tháo 2 ốc dài 3.4 mm giữ chân sạc với khung máy. Các ốc này rất chặt và khó với tới. Nghiêng tua vít ở góc càng nông càng tốt.

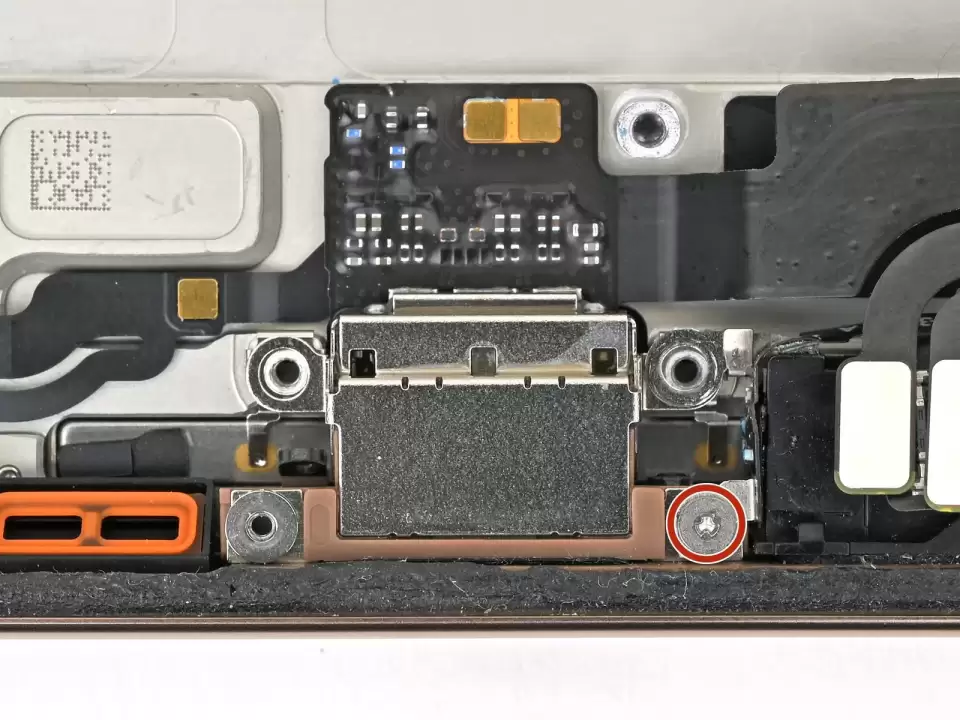

Bước 45 — Dùng tua vít tri-point Y000 tháo 1 ốc dài 1.3 mm giữ chân sạc với khung máy.

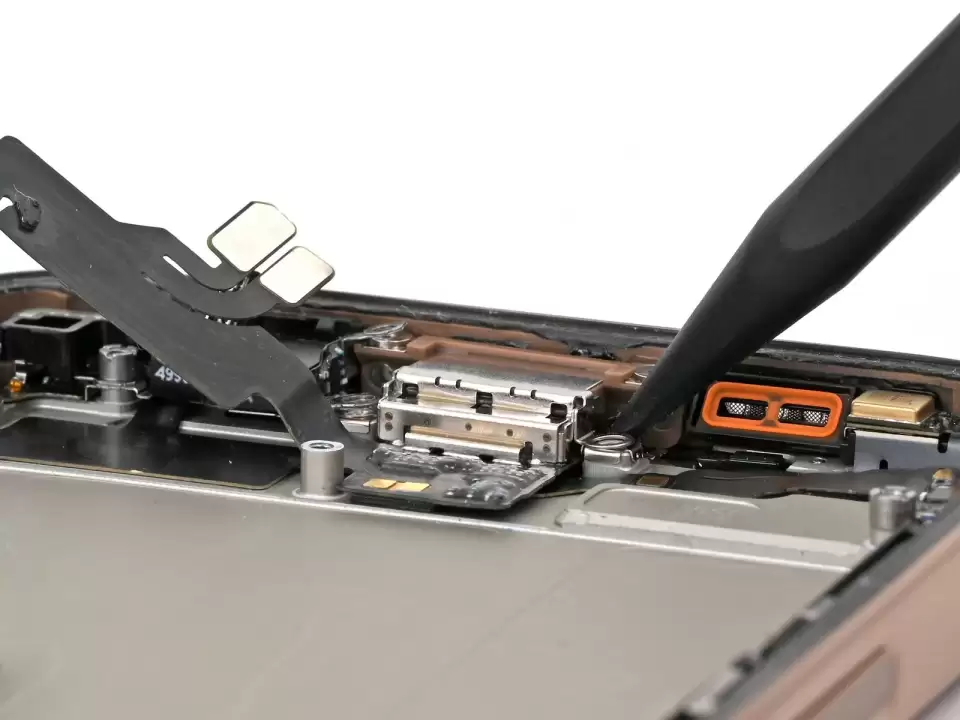

Bước 46 — Chân sạc có gioăng keo dán kín nó với đáy và mép khung máy. Nó cũng được kẹp sau hai ngạnh, ngăn không cho kéo chân sạc ra khỏi khung máy. Chèn đầu nhọn của spudger dưới một bên của chân sạc. Nạy nhẹ lên để tách gioăng và nhấc chân sạc lên.

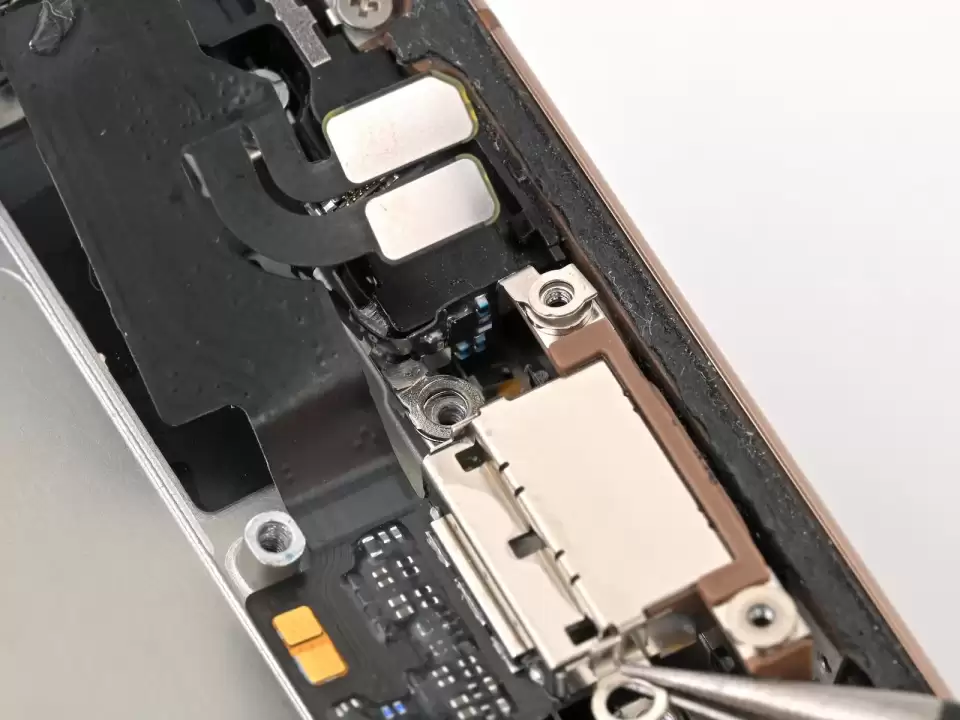

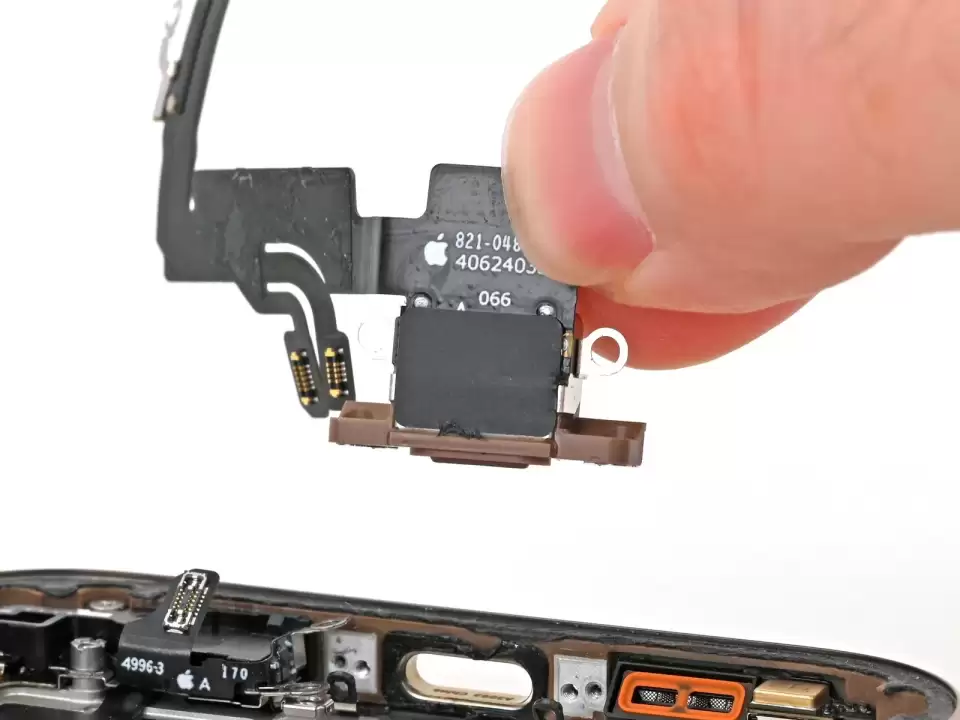

Bước 47 — Không kéo chân sạc thẳng ra khỏi lỗ trên khung máy. Có hai ngạnh giữ nó tại chỗ. Kéo chân sạc ra xa khỏi micro. Tháo chân sạc.

Bước 48 — Chúc mừng đã hoàn thành tháo máy! Các bước còn lại sẽ hướng dẫn lắp ráp lại iPhone. Một số ảnh lắp ráp cho thấy model Pro Max nhưng quy trình đúng cho bản Pro.
