Sửa rung Taptic Engine iPhone 11 đến 18 Ultra

Rung Taptic Engine iPhone — cần kiểm tra cả mô-tơ rung và IC rung

Dòng iPhone 11 đến 17 Pro Max dùng rung Taptic Engine, mô-tơ rung tuyến tính nằm dưới pin. Khi rung yếu, mất rung, rung liên tục hoặc rung lạ, nguyên nhân có thể ở mô-tơ rung, cáp rung hoặc IC rung. Vì vậy sửa rung Taptic Engine iPhone phải kiểm tra đủ: mô-tơ rung, cáp, IC rung — không kết luận vội lỗi mô-tơ.

Dấu hiệu và nguyên nhân

Rung yếu, mất rung, rung liên tục, rung lạ, rung không đều, mất rung khi có cuộc gọi. Nguyên nhân thường là mô-tơ rung xuống cấp, cáp rung đứt, IC rung lỗi, hoặc chạm mạch sau khi rơi, vào nước.

Quy trình sửa rung Taptic Engine (theo hướng dẫn iFixit)

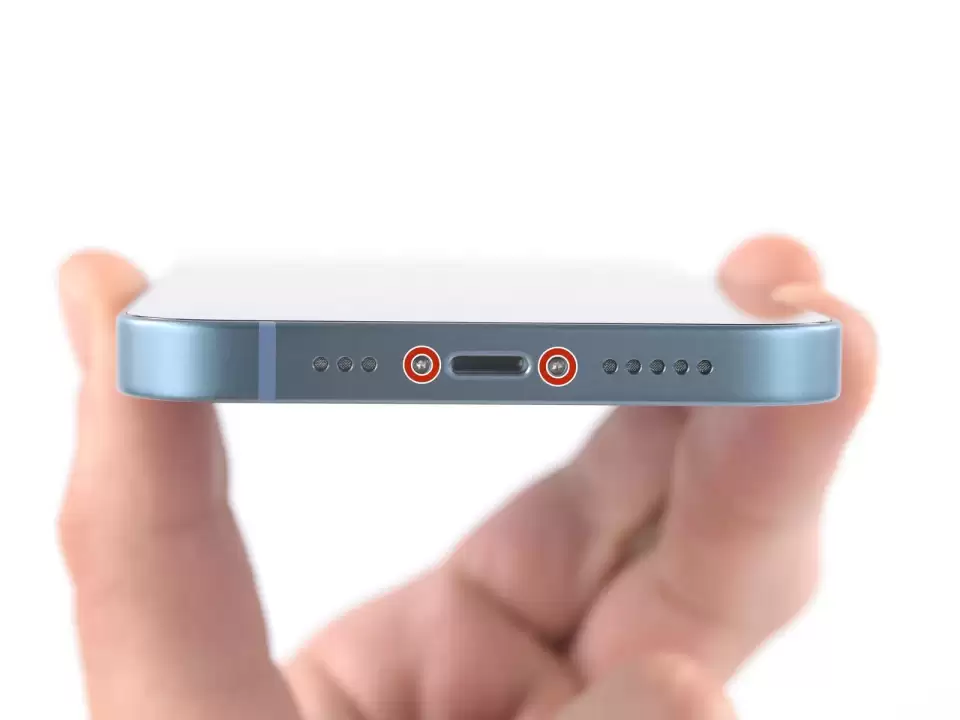

Bước 1 — Tắt nguồn iPhone trước khi bắt đầu tháo máy. Dùng tua vít pentalobe P2 tháo 2 ốc dài 6.8 mm ở hai bên chân sạc.

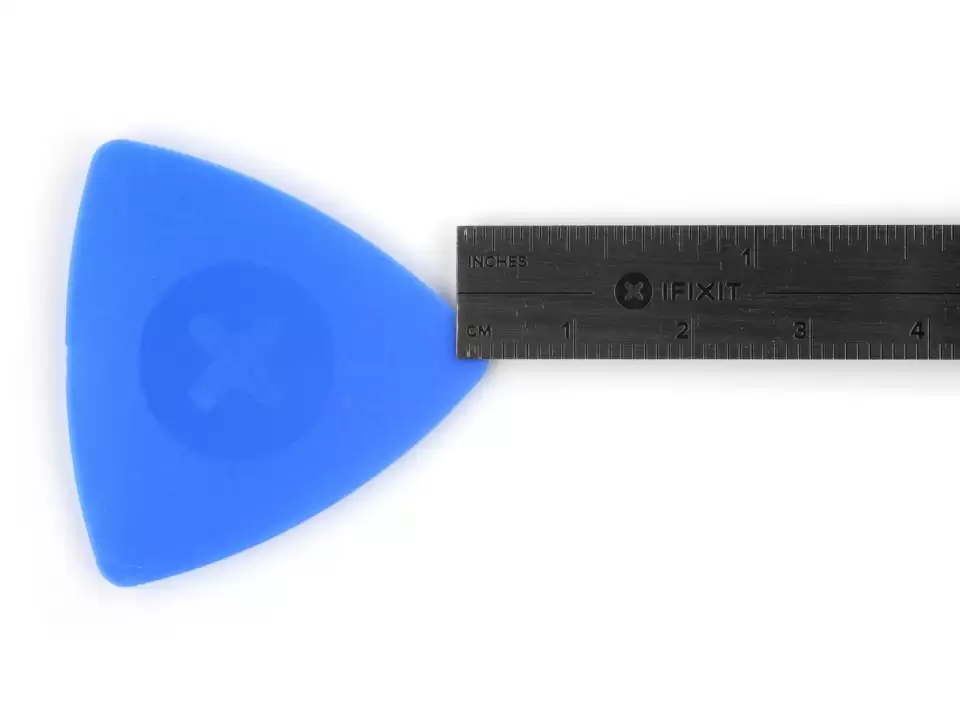

Bước 2 — Nếu chèn quá sâu, miếng nạy có thể làm hỏng máy. Làm theo bước này để đánh dấu miếng nạy và tránh hư hại. Đo 3 mm từ đầu miếng nạy và đánh dấu bằng bút lông. Cũng có thể đánh dấu các góc khác của miếng nạy với các độ dài khác nhau. Hoặc dán một đồng xu vào miếng nạy, cách đầu 3 mm.

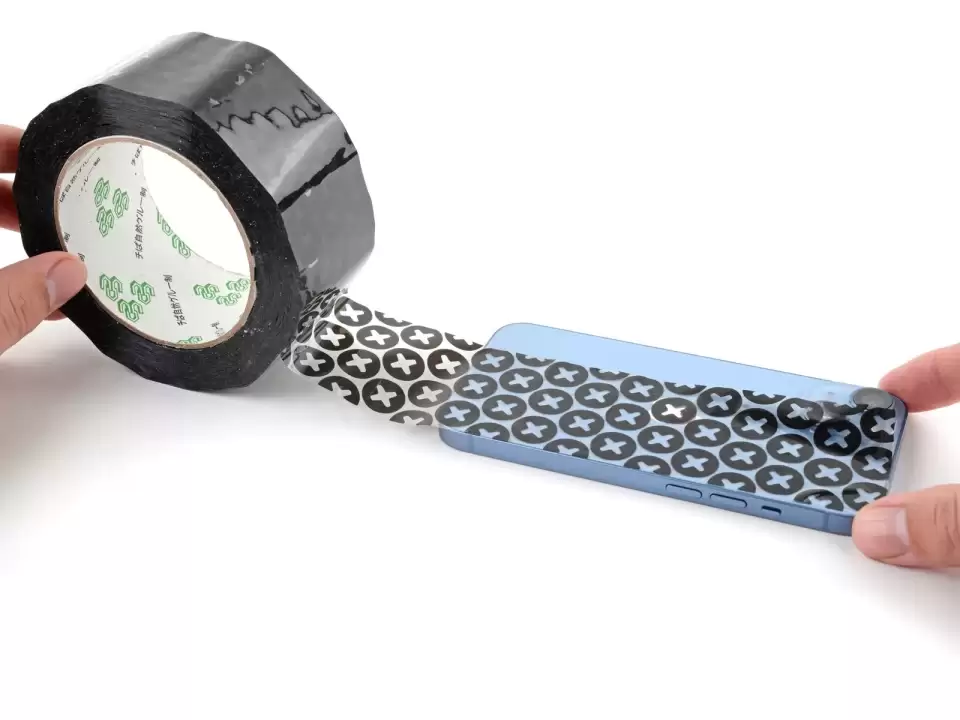

Bước 3 — Nếu iPhone bị nứt kính lưng, dán băng keo lên mặt kính để tránh vỡ thêm và tránh bị thương trong lúc sửa. Dán các dải băng keo trong chồng lên nhau lên kính lưng cho đến khi phủ kín toàn bộ mặt. Đeo kính bảo hộ để bảo vệ mắt khỏi mảnh kính văng ra trong lúc sửa. Nếu không gắn được tay hút trong các bước tiếp theo, gấp một miếng băng keo chắc (như băng keo vải) thành tay cầm rồi nhấc kính lưng bằng đó. Nếu vẫn không được, có thể dán tay hút vào kính lưng bằng keo siêu dính.

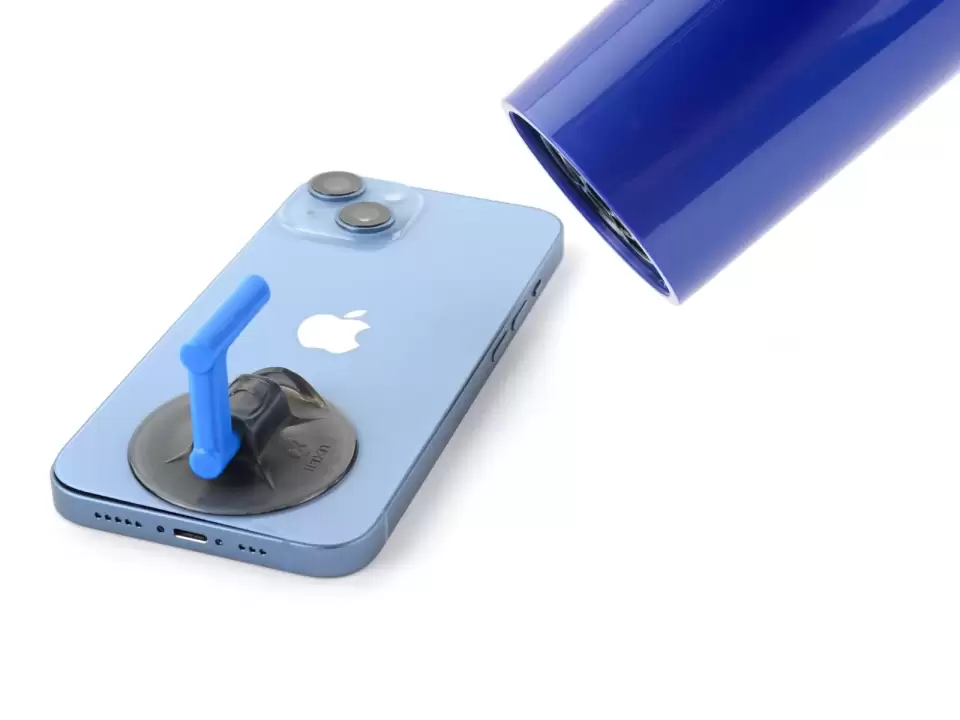

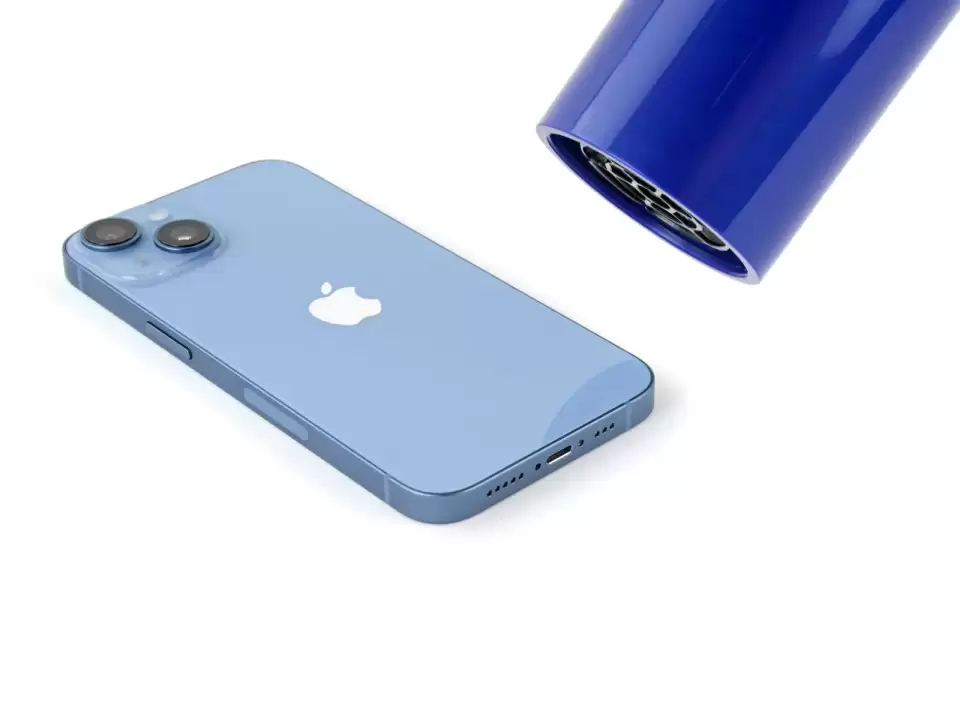

Bước 4 — Dùng máy sấy tóc hoặc súng nhiệt hâm nóng mép dưới của iPhone cho đến khi kính lưng hơi nóng quá mức chạm được. Không để súng nhiệt ở một chỗ quá lâu.

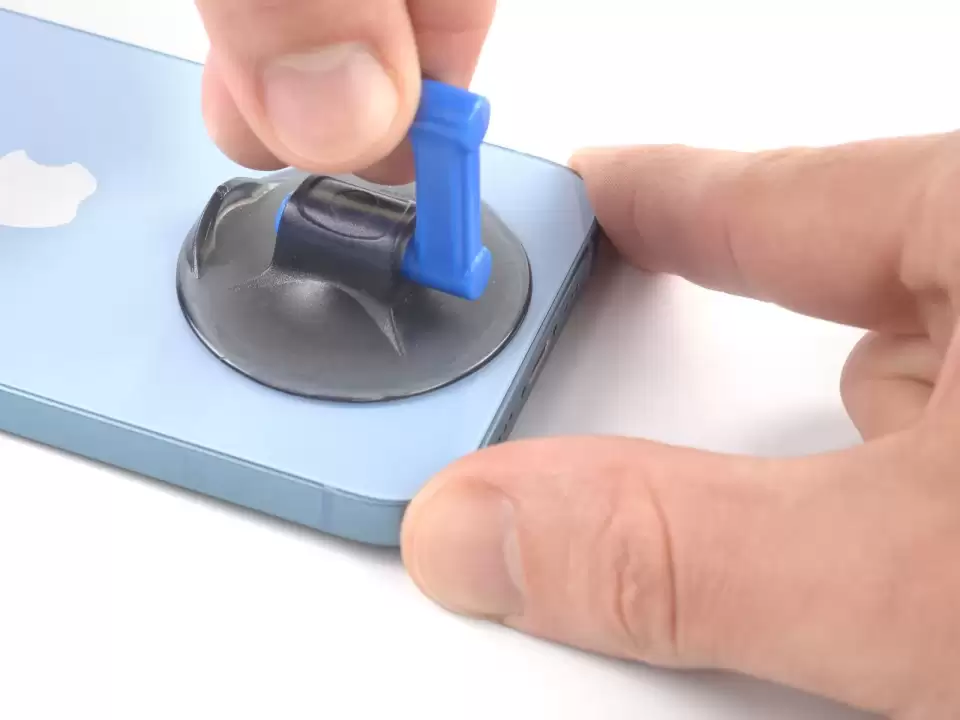

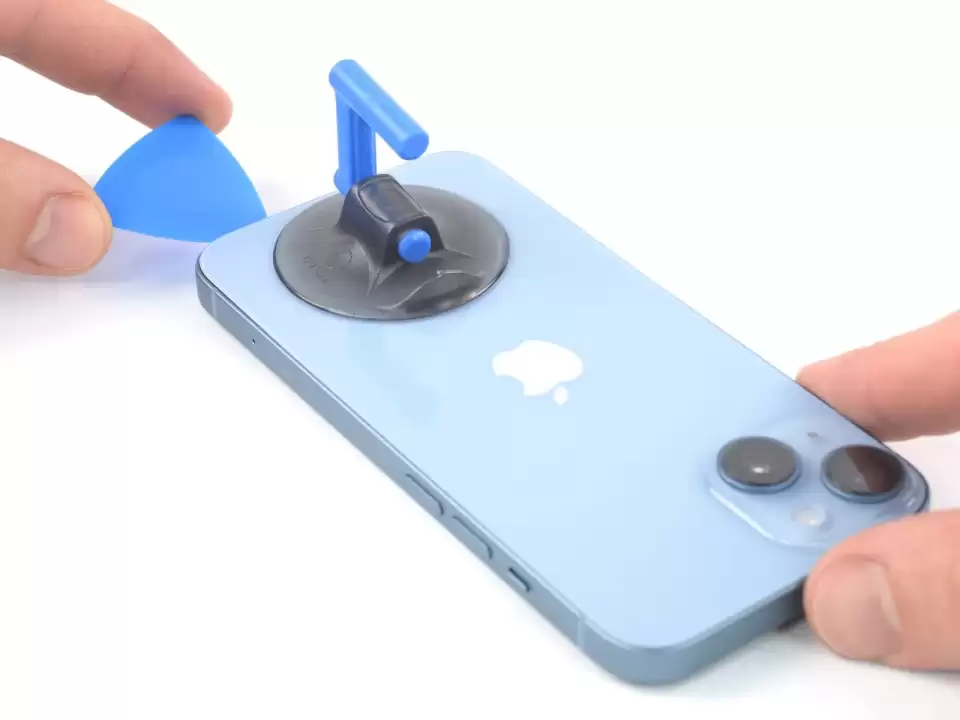

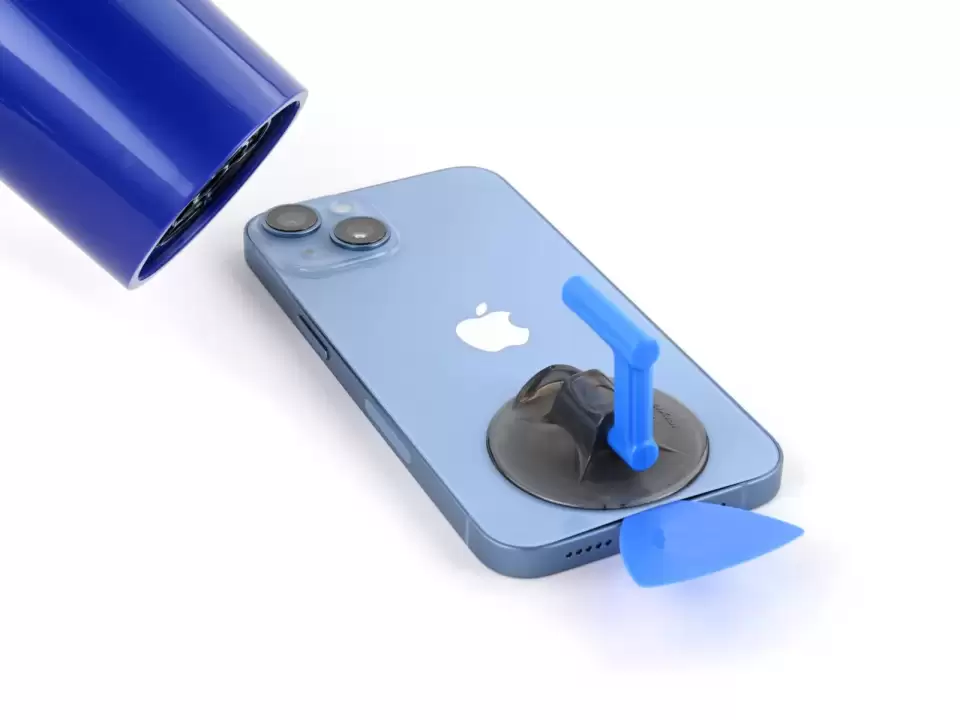

Bước 5 — Gắn tay hút vào mép dưới của kính lưng, tránh sát mép kính. Nhấc tay hút lên với lực mạnh và đều để tạo khe hở nhỏ giữa kính lưng và khung máy. Chèn miếng nạy vào khe. Keo giữ kính lưng rất chắc; tạo khe hở ban đầu cần khá nhiều lực. Nếu khó tạo khe, hâm nóng thêm và lắc nhẹ kính lưng lên xuống để làm yếu keo cho đến khi đủ khe để chèn miếng nạy.

Bước 6 — Hâm nóng mép trái của iPhone cho đến khi kính lưng hơi nóng quá mức chạm được.

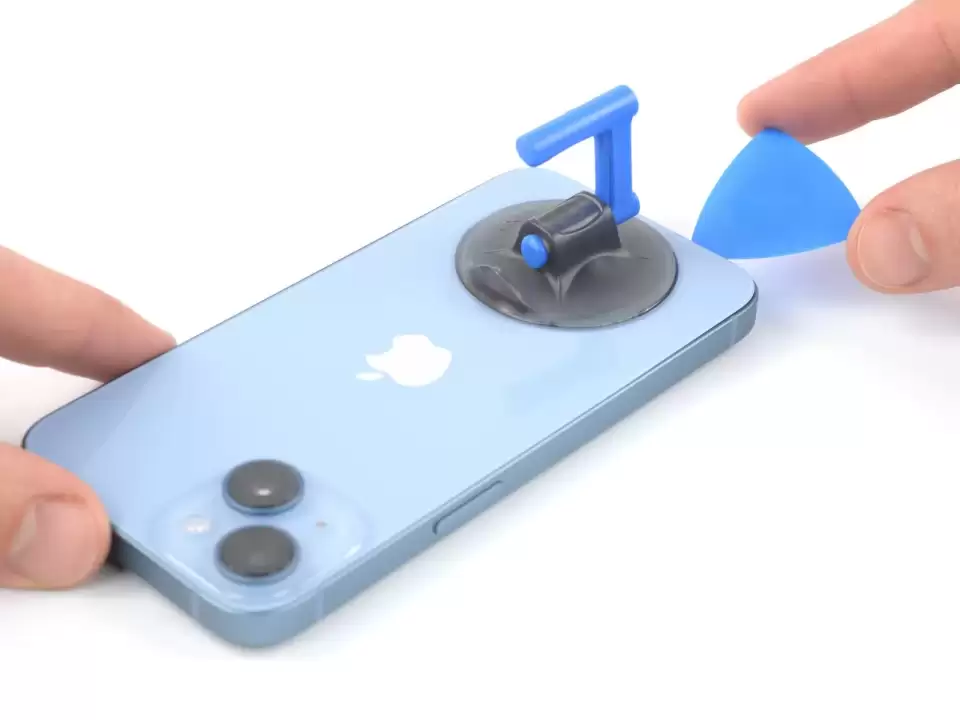

Bước 7 — Trượt miếng nạy quanh góc dưới bên trái rồi lên dọc mép trái của iPhone, cắt keo giữ kính lưng. Không chèn miếng nạy sâu hơn 3 mm vì có thể làm hỏng linh kiện bên trong.

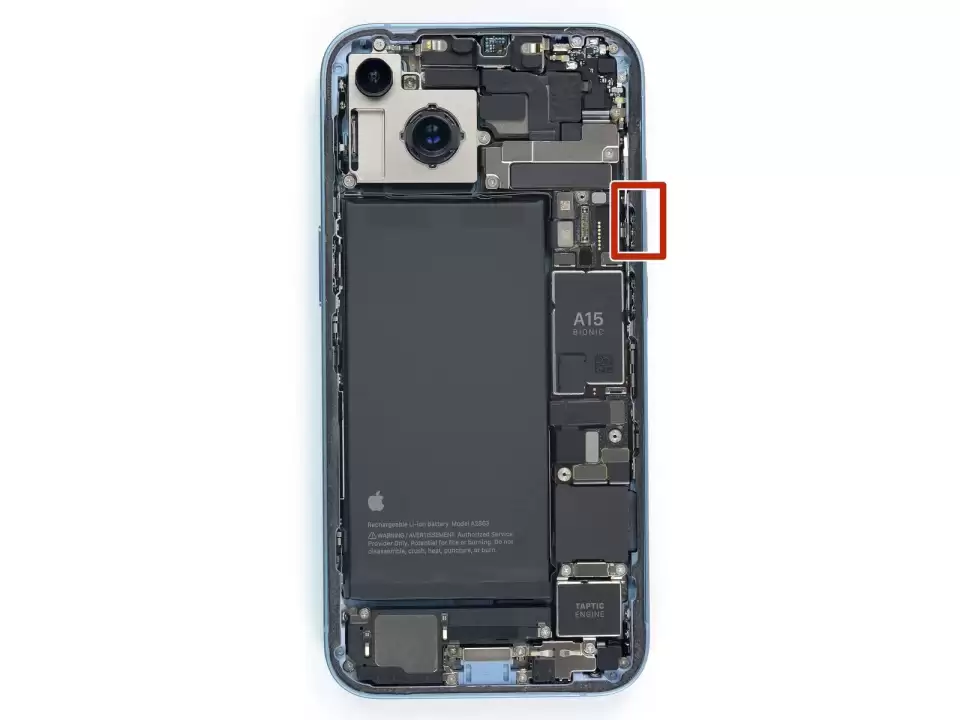

Bước 8 — Có một sợi cáp mỏng dọc mép phải, cạnh nút tăng âm lượng. Không chèn miếng nạy vào đây vì có thể làm hỏng cáp.

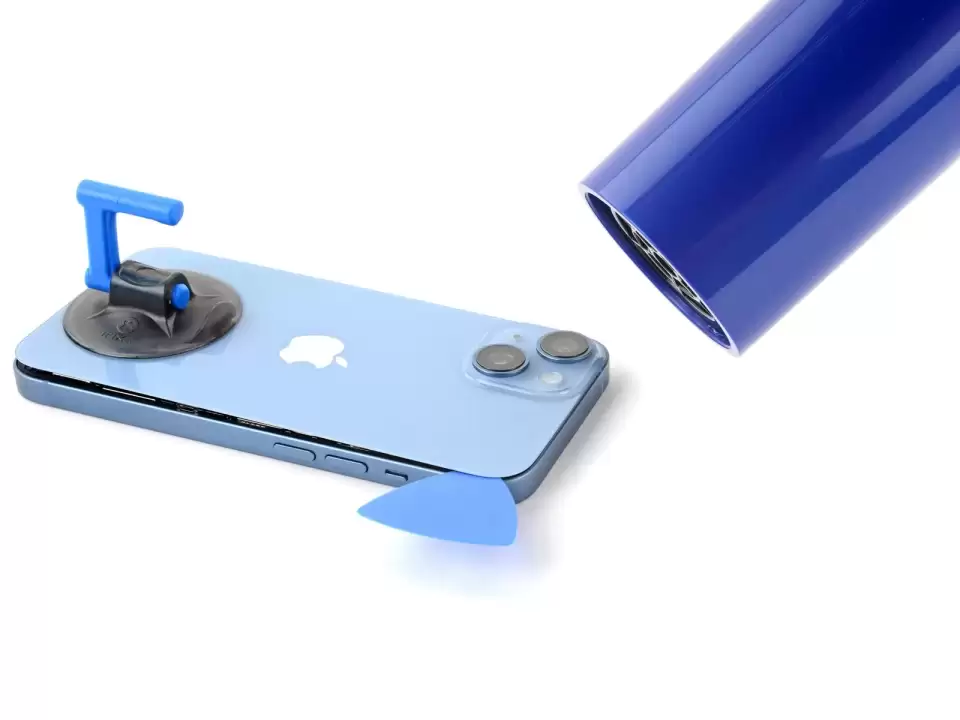

Bước 9 — Hâm nóng mép phải của iPhone (mép có nút âm lượng) cho đến khi kính lưng hơi nóng quá mức chạm được.

Bước 10 — Chèn lại miếng nạy ở mép dưới của iPhone rồi trượt lên phía phải để tiếp tục tách keo. Không chèn miếng nạy sâu hơn 3 mm vì có thể làm hỏng cáp cuộn sạc.

Bước 11 — Hâm nóng mép trên của iPhone cho đến khi kính lưng hơi nóng quá mức chạm được.

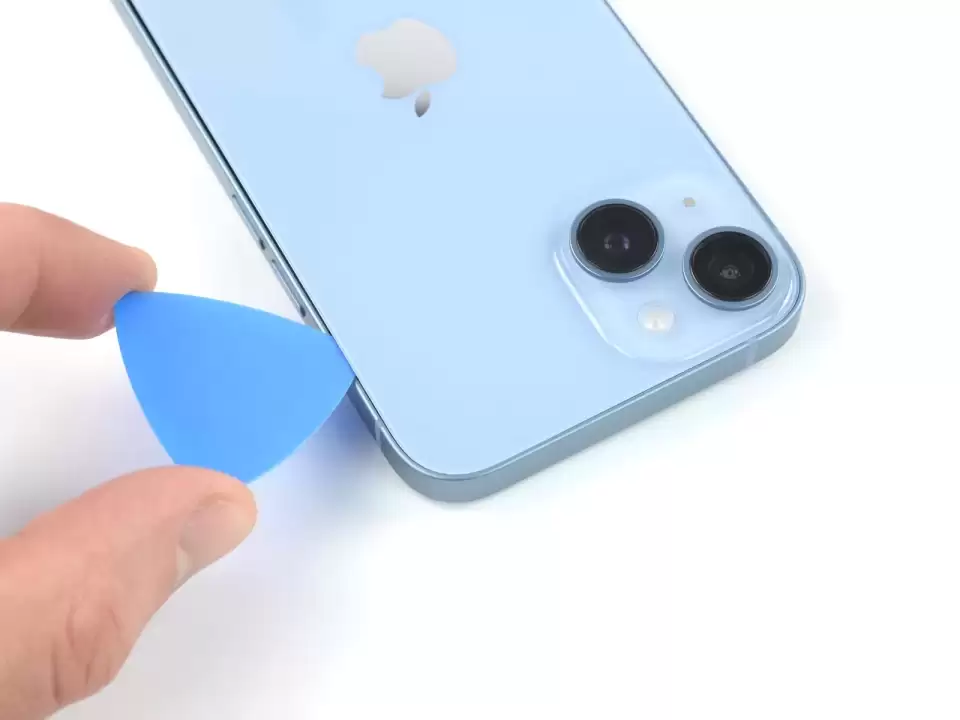

Bước 12 — Chèn miếng nạy dưới mép trên bên phải của máy. Trượt quanh góc trên bên phải và đi nửa mép trên.

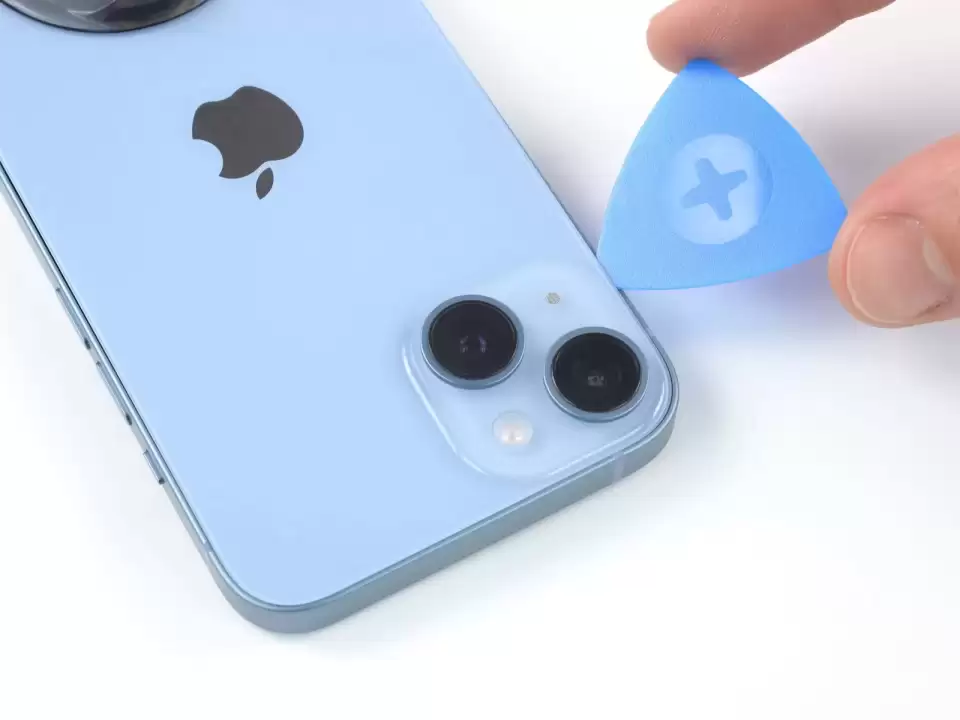

Bước 13 — Chèn miếng nạy dưới mép trên bên trái của máy. Trượt quanh góc trên bên trái và đi nửa mép trên. Không chèn miếng nạy sâu hơn 3 mm vì có thể làm hỏng hoặc làm lem cụm camera. Chưa tách hẳn kính lưng vì vẫn còn một sợi cáp ribbon mỏng nối kính lưng với main.

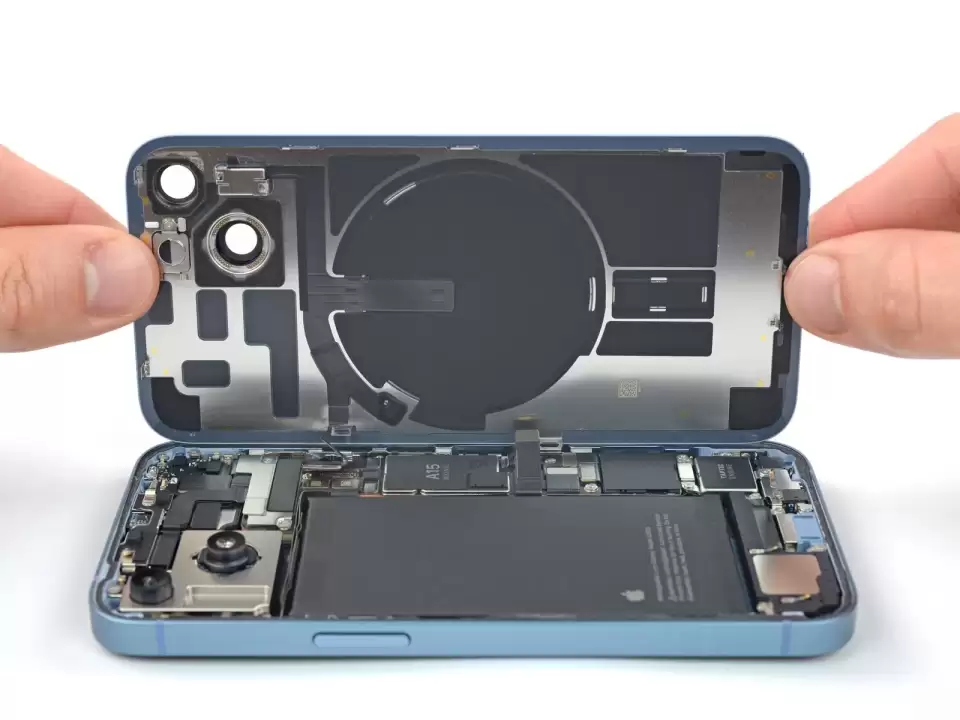

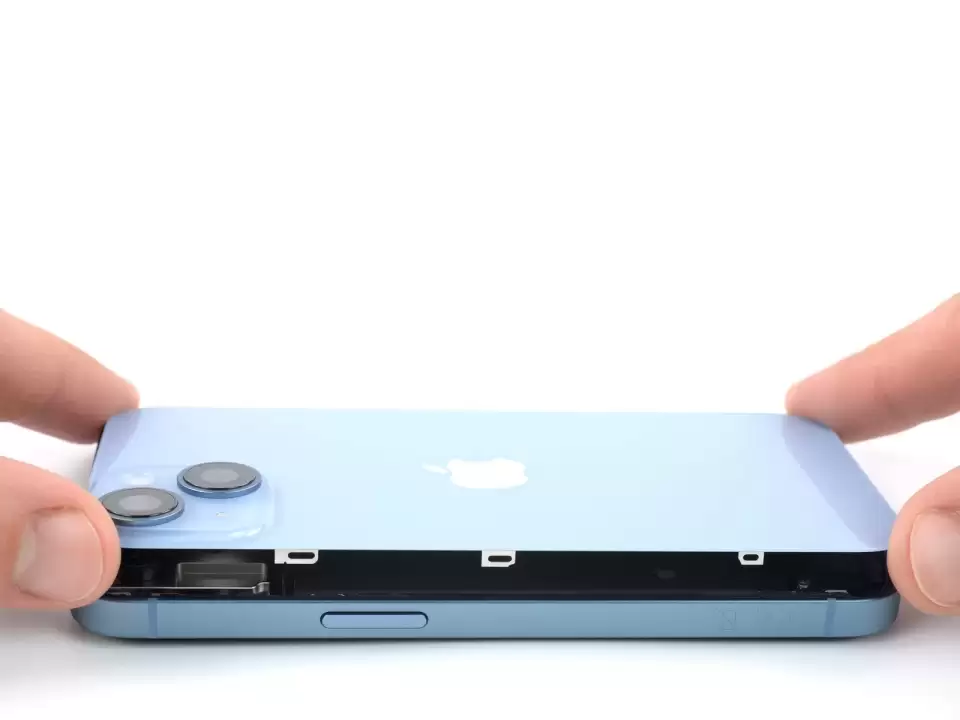

Bước 14 — Gỡ tay hút khỏi kính lưng. Từ từ mở iPhone bằng cách xoay kính lưng lên từ phía trái, như mở bìa sau của một cuốn sách. Cẩn thận không làm căng sợi cáp flex cuộn sạc ngắn. Dựng kính lưng tựa vào vật gì đó để giữ nó đứng trong lúc làm việc. Nếu không có gì để tựa, có thể dùng tay hút để giữ. Khi lắp lại, đặt kính lưng vào vị trí, căn các ngàm dọc mép trên rồi ấn nhẹ mép trên vào trước khi gài phần còn lại xuống. Nếu không gài vào dễ dàng, kiểm tra các ngàm quanh mép kính lưng xem có bị cong không.

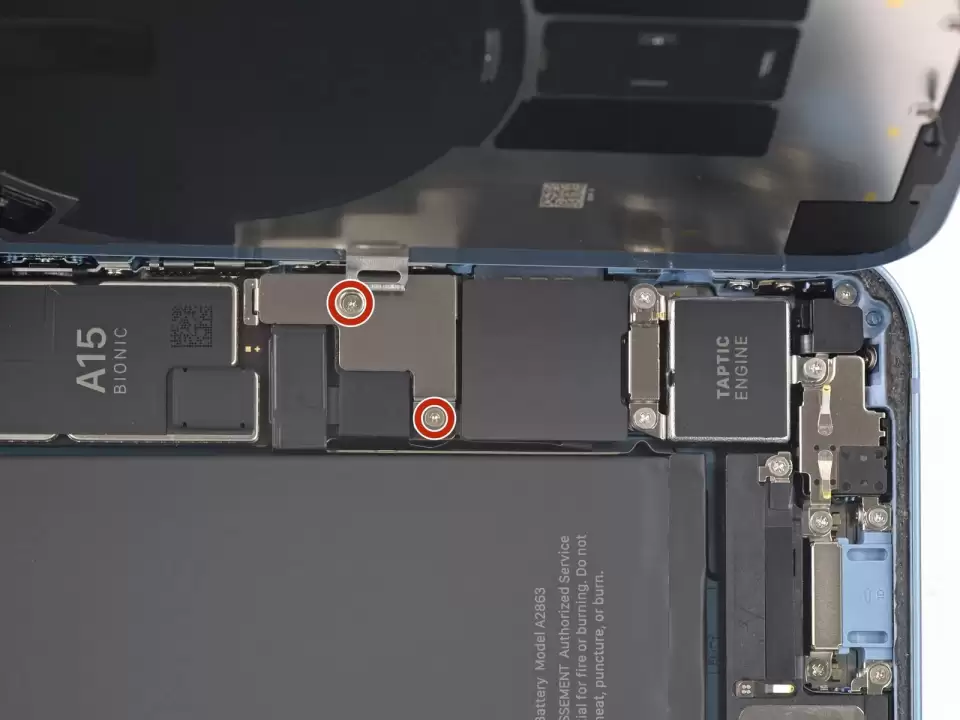

Bước 15 — Dùng tua vít Y000 tháo 2 ốc dài 1.3 mm giữ nắp connector pin. Trong suốt quá trình sửa, ghi nhớ từng con ốc và lắp lại đúng vị trí ban đầu để tránh làm hỏng iPhone. Khi lắp lại, đây là điểm tốt để bật nguồn iPhone và kiểm tra mọi chức năng trước khi dán kín màn hình lại; nhớ tắt nguồn hoàn toàn trước khi tiếp tục làm.

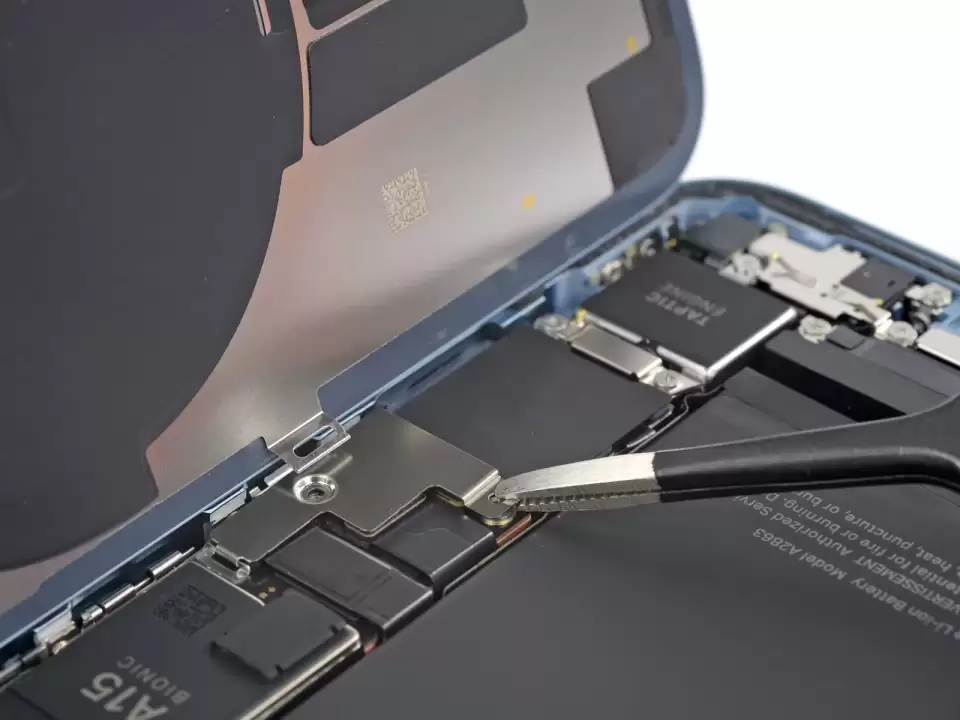

Bước 16 — Dùng nhíp kẹp nắp connector pin rồi trượt lên trên (về phía chữ A15) để mở móc trên. Tháo nắp connector pin.

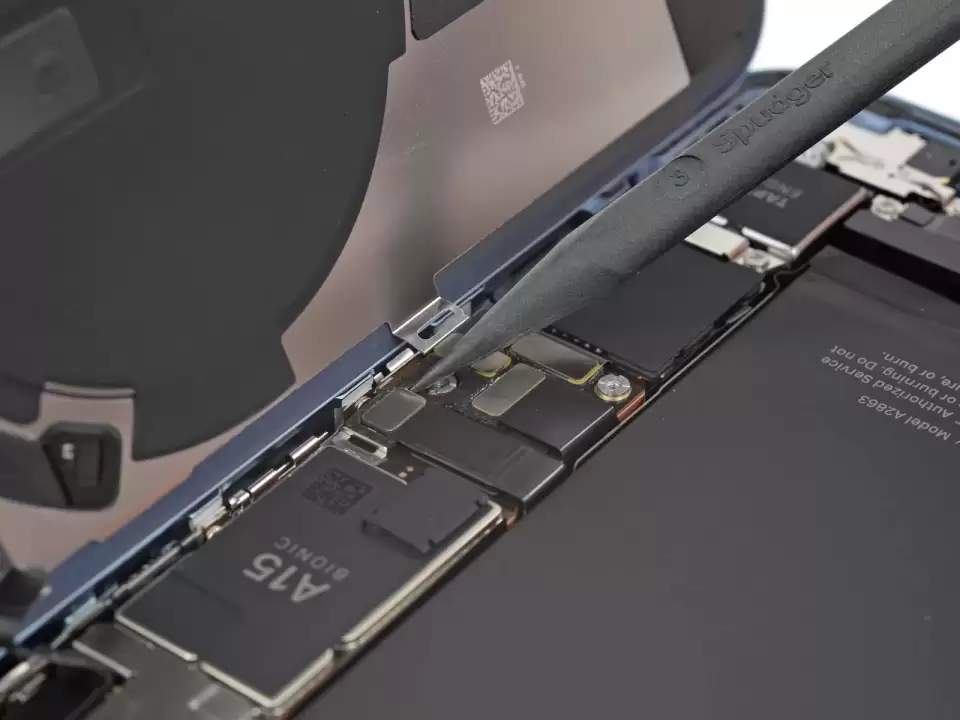

Bước 17 — Dùng đầu nhọn của spudger ngắt cáp pin bằng cách nạy connector thẳng lên khỏi socket. Cố gắng không làm hỏng lớp đệm silicon đen quanh connector này và các kết nối khác trên main. Các lớp đệm này giúp chống nước và bụi xâm nhập. Bẻ connector hơi chếch khỏi main để nó không vô tình chạm lại socket và cấp nguồn cho máy trong lúc sửa.

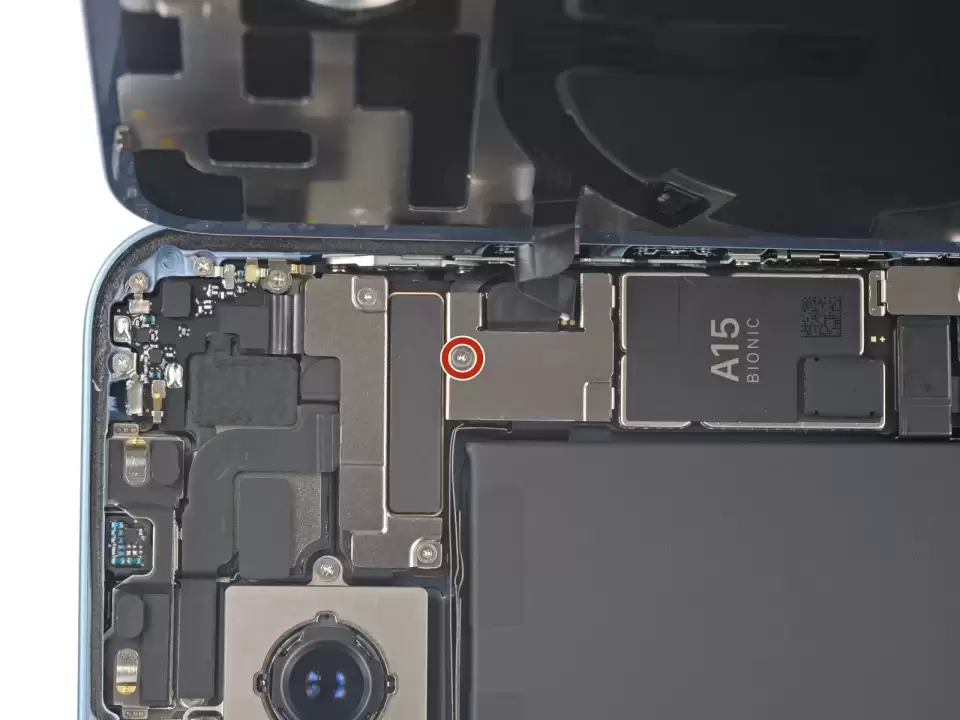

Bước 18 — Dùng tua vít Y000 tháo 1 ốc dài 1.0 mm giữ nắp connector cuộn sạc.

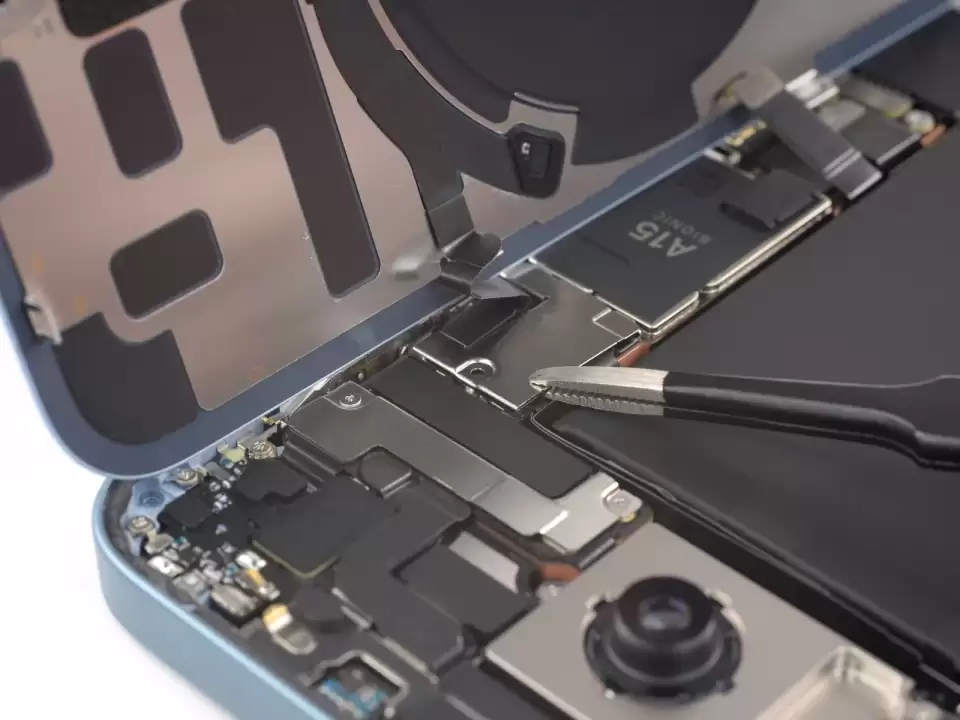

Bước 19 — Dùng nhíp tháo nắp connector cuộn sạc.

Bước 20 — Dùng đầu nhọn của spudger ngắt cáp cuộn sạc bằng cách nạy connector thẳng lên khỏi socket.

Bước 21 — Tháo cụm kính lưng. Bôi keo mới ở những chỗ cần thiết sau khi lau sạch các vùng liên quan bằng cồn isopropyl (>90%). Khi lắp lại, dừng ở đây nếu muốn thay keo dán kính lưng.

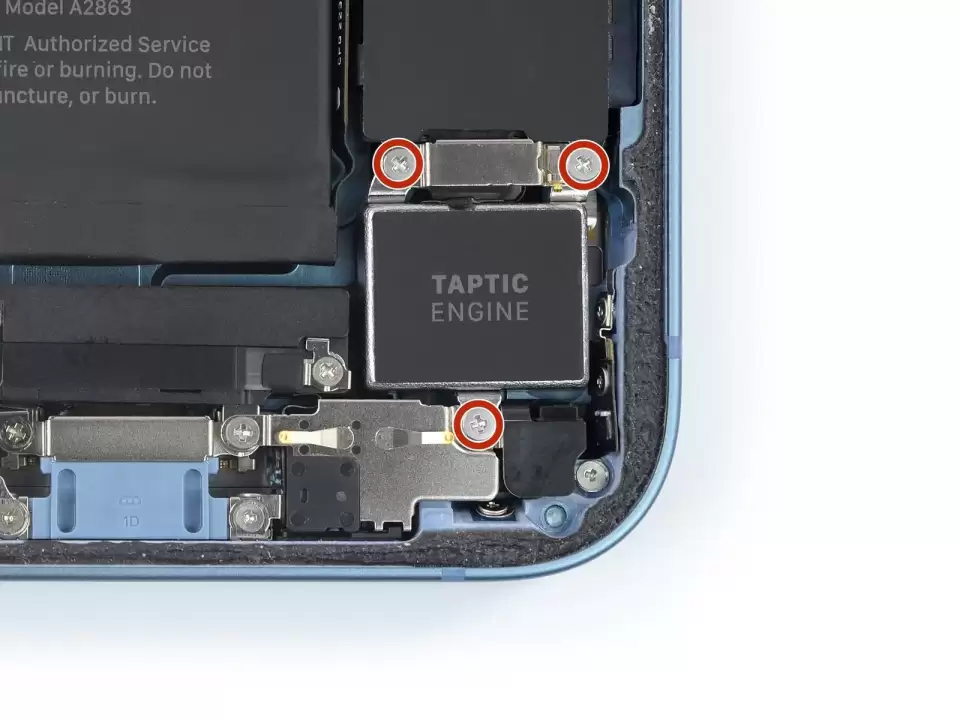

Bước 22 — Dùng tua vít Phillips tháo 3 ốc dài 2.1 mm giữ Taptic Engine.

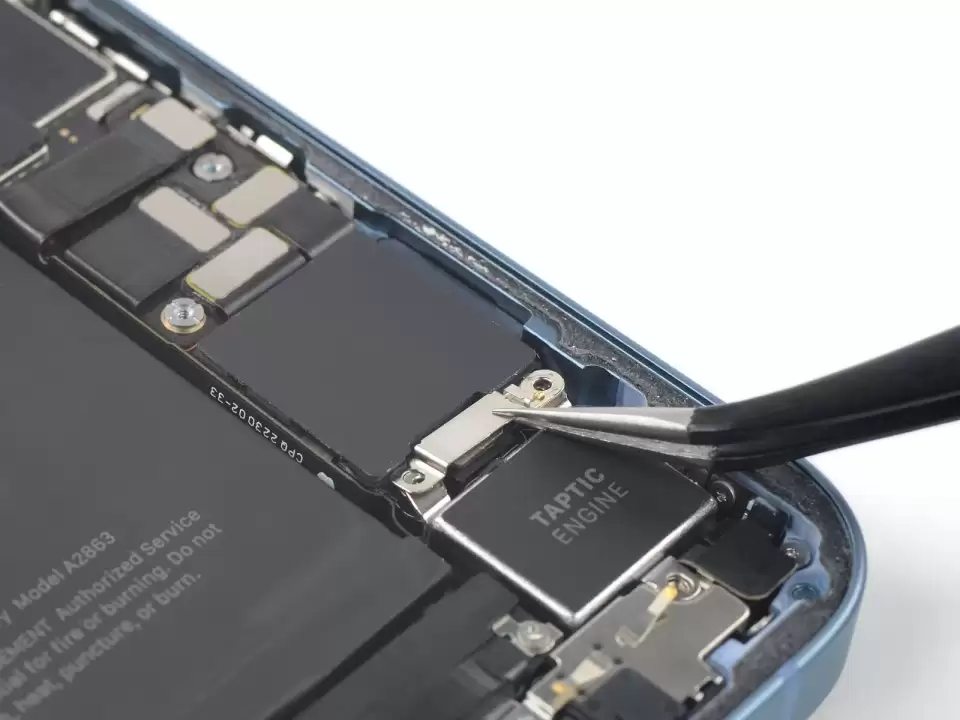

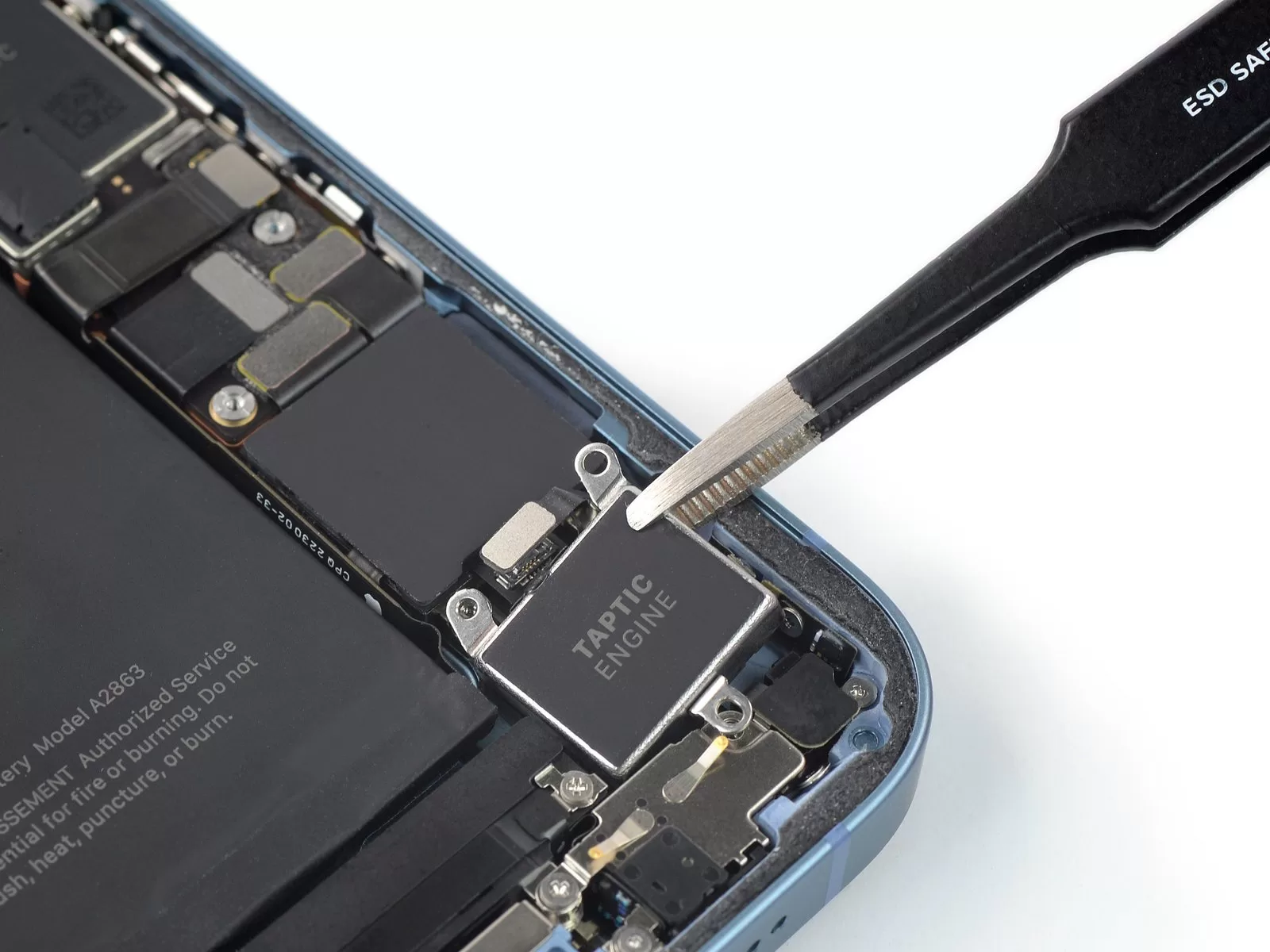

Bước 23 — Dùng nhíp tháo nẹp connector Taptic Engine.

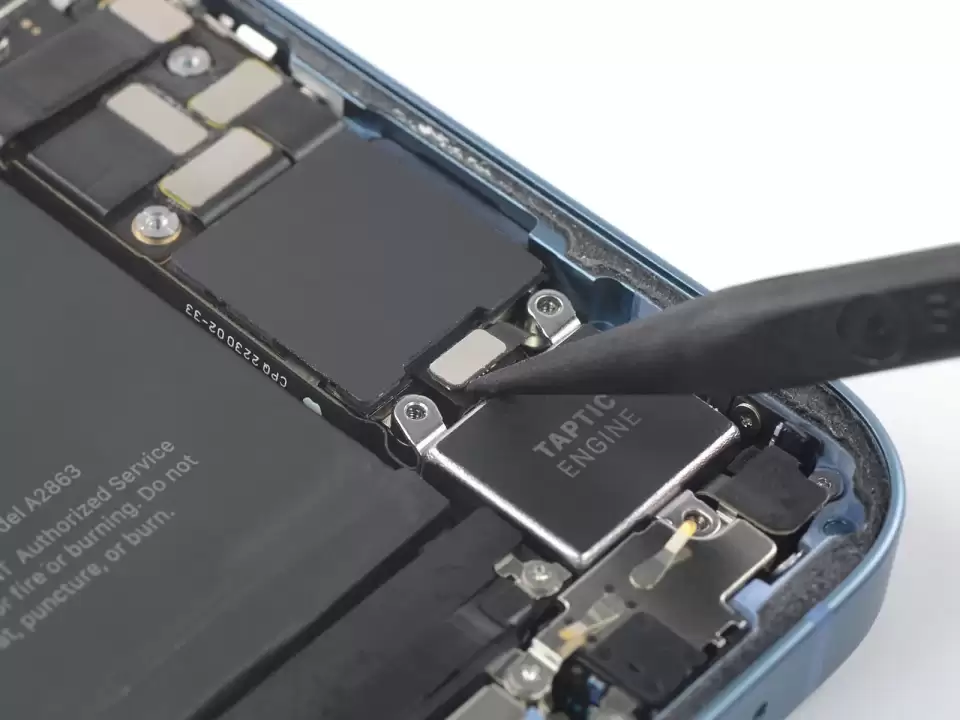

Bước 24 — Dùng đầu nhọn của spudger ngắt Taptic Engine bằng cách nạy connector thẳng lên khỏi socket.

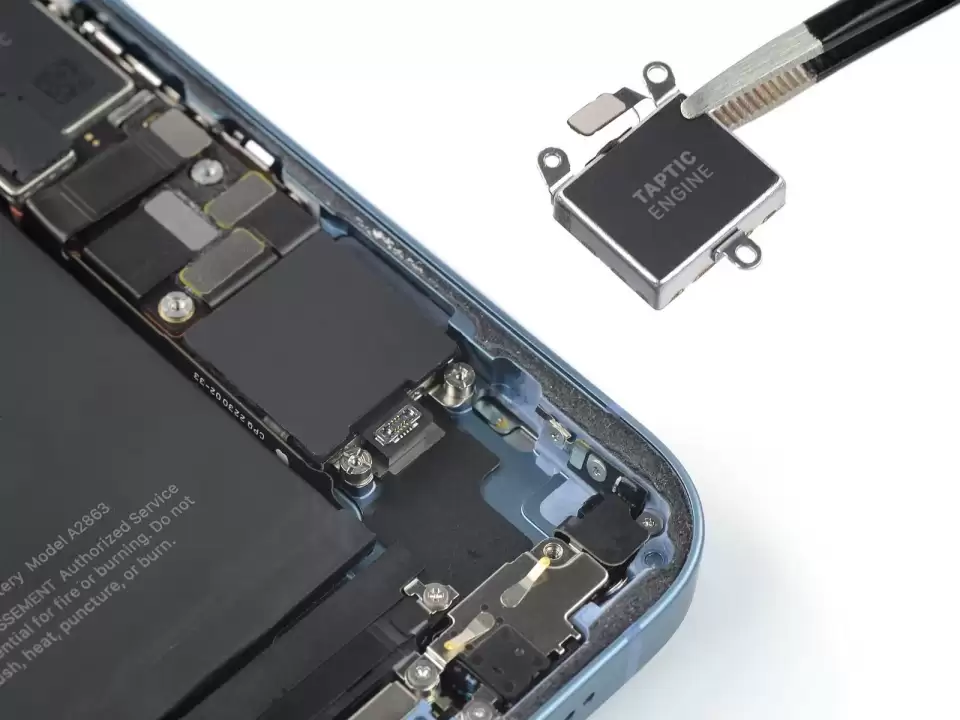

Bước 25 — Dùng nhíp hoặc tay tháo Taptic Engine.

Cam kết cửa hàng

Kiểm tra miễn phí, báo giá trước khi sửa, linh kiện rõ nguồn gốc, bảo hành theo chính sách cửa hàng.

Model áp dụng

iPhone 11, iPhone 11 Pro, iPhone 11 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 14, iPhone 14 Plus, iPhone 14 Pro, iPhone 14 Pro Max, iPhone 15, iPhone 15 Plus, iPhone 15 Pro, iPhone 15 Pro Max, iPhone 16, iPhone 16 Plus, iPhone 16 Pro, iPhone 16 Pro Max, iPhone 16e, iPhone 17, iPhone Air, iPhone 17 Pro, iPhone 17 Pro Max, iPhone 18, iPhone 18 Pro, iPhone 18 Pro Max, iPhone 18 Ultra.
