Chân sạc là cổng cắm cáp ở đáy iPhone, dùng để sạc và kết nối dữ liệu. Các đời iPhone 11 đến 14 dùng cổng Lightning, từ iPhone 15 trở đi dùng cổng USB-C. Trên nhiều đời máy, cổng này nằm trên một cụm cáp cùng với micro dưới đáy và một số chi tiết khác. Trang này áp dụng cho iPhone 11 đến dòng iPhone 17. Trước khi thay cần vệ sinh, kiểm tra và loại trừ các nguyên nhân khác.

Dấu hiệu chân sạc cần kiểm tra

• Sạc lúc vào lúc không, phải giữ cáp ở một góc mới nhận.
• Cáp cắm vào lỏng, dễ tuột hoặc không cắm sâu được.
• Không nhận sạc với nhiều cáp và củ sạc chuẩn.
• Không kết nối được máy tính hoặc phụ kiện qua cổng.
• Máy báo phát hiện chất lỏng ở cổng dù đã khô.

Nguyên nhân thường gặp

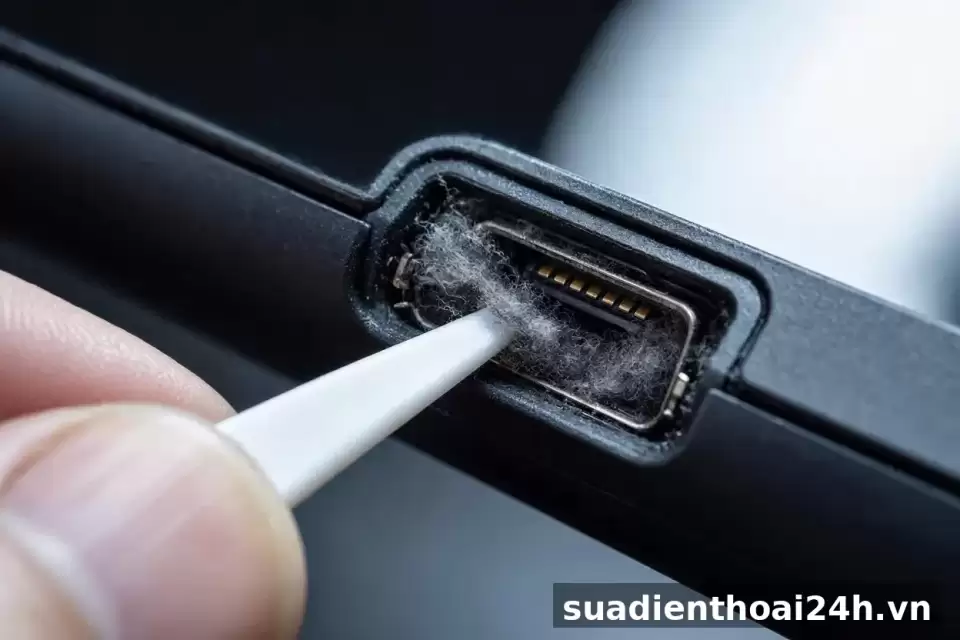

Bụi, xơ vải từ túi quần dồn chặt trong cổng là nguyên nhân rất hay gặp, khiến cáp không cắm sâu được. Rút cáp mạnh hoặc nghiêng, rơi máy khi đang cắm có thể làm hỏng chân tiếp xúc. Nước và mồ hôi gây ăn mòn. Ngoài ra, cáp hỏng, củ sạc yếu, pin chai hoặc lỗi IC sạc trên bo cũng gây biểu hiện giống hỏng chân sạc, nên cần phân biệt trước khi thay.

Kiểm tra an toàn tại nhà

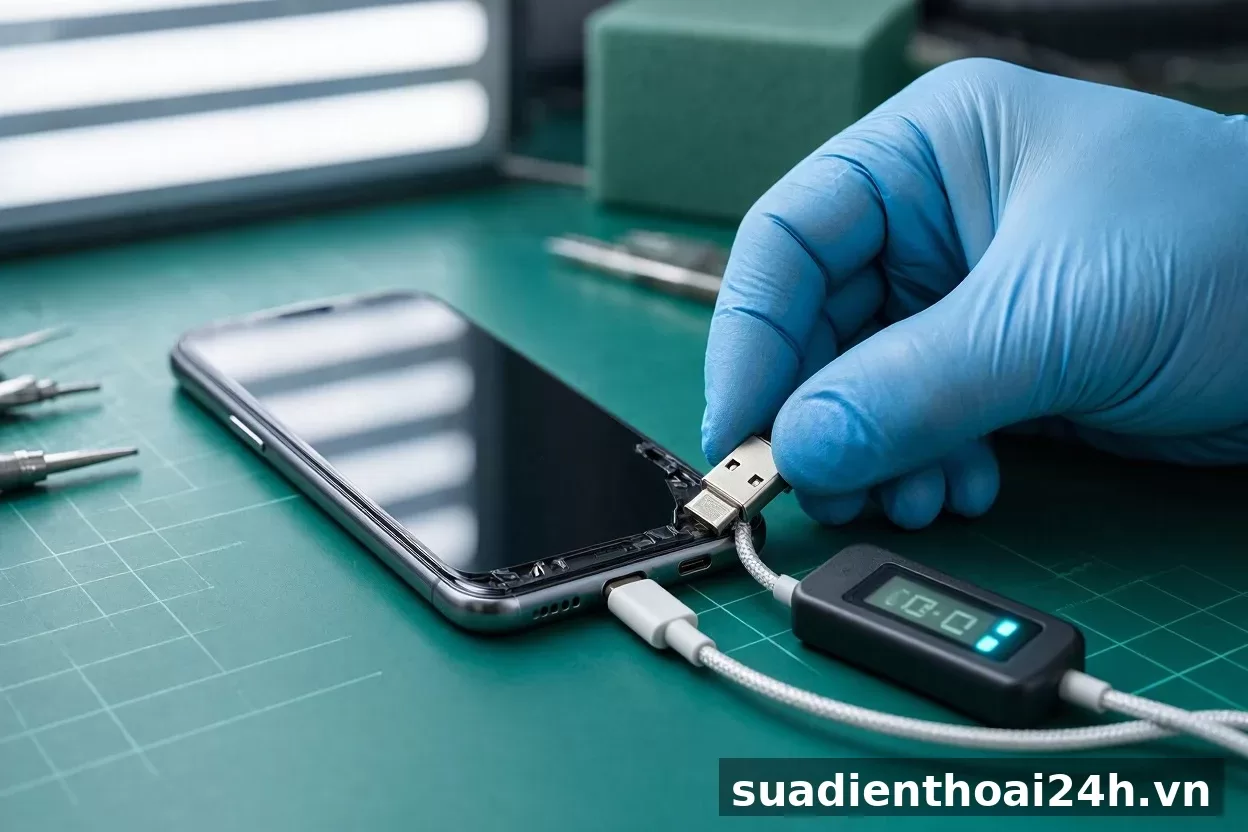

Thử ít nhất hai bộ cáp và củ sạc chuẩn khác nhau. Soi cổng dưới đèn; nếu thấy bụi, tắt máy và dùng chổi lông mềm khô để làm sạch nhẹ nhàng. Không dùng kim, ghim, tăm kim loại hay chất lỏng. Nếu máy hỗ trợ sạc không dây, thử đặt lên đế sạc: sạc không dây vào mà sạc dây không vào thì khả năng cao lỗi nằm ở cổng.

Model iPhone tương thích

Trang áp dụng cho iPhone 11, 11 Pro, 11 Pro Max; 12 mini, 12, 12 Pro, 12 Pro Max; 13 mini, 13, 13 Pro, 13 Pro Max; 14, 14 Plus, 14 Pro, 14 Pro Max; 15, 15 Plus, 15 Pro, 15 Pro Max; 16, 16 Plus, 16 Pro, 16 Pro Max, 16e; iPhone 17, iPhone Air, 17 Pro và 17 Pro Max; iPhone 18, 18 Pro, 18 Pro Max và 18 Ultra. Linh kiện và cách tháo lắp khác nhau theo từng đời, kể cả giữa bản thường, Plus, Pro và Pro Max cùng thế hệ. Hãy xem đúng tên máy trong Cài đặt > Cài đặt chung > Giới thiệu trước khi liên hệ; không xác định chỉ theo kích thước, màu vỏ hay số camera nhìn thấy bên ngoài.

Quy trình thay chân sạc (theo hướng dẫn iFixit)

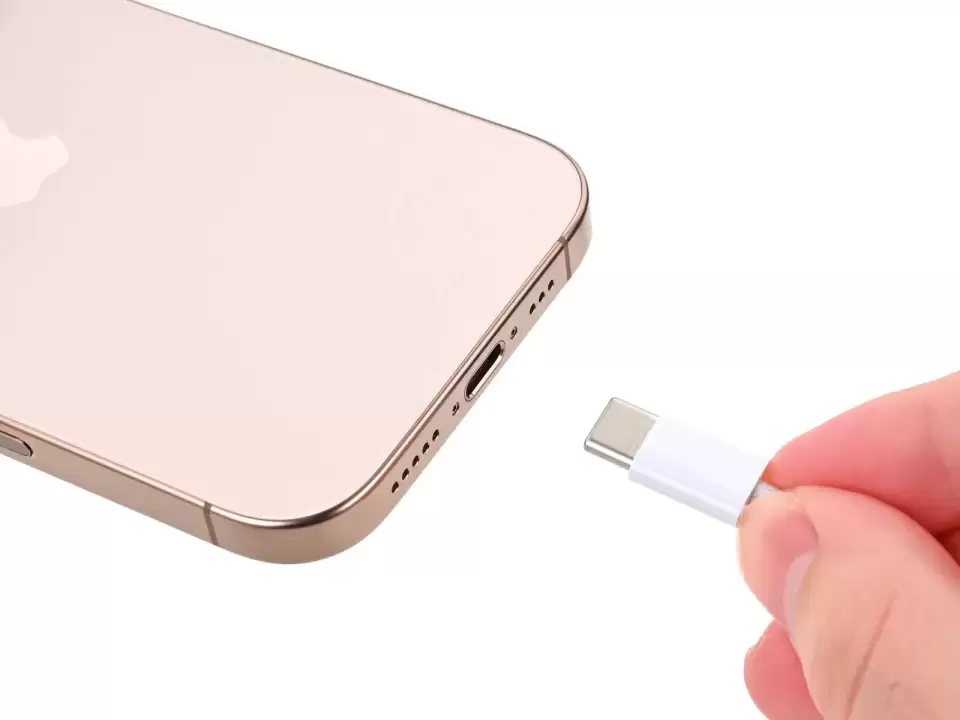

Bước 1 — Để pin xả xuống dưới 25% vì pin lithium-ion đã sạc đầy có thể gây nguy hiểm. Rút mọi cáp khỏi máy. Nhấn giữ nút nguồn và một nút âm lượng rồi trượt để tắt nguồn máy.

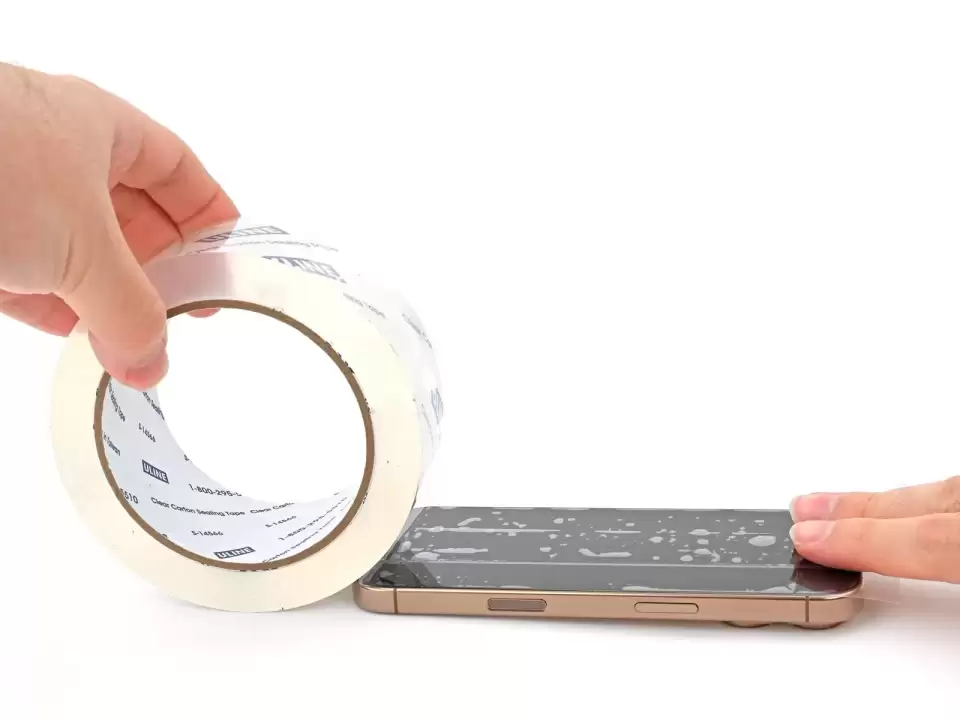

Bước 2 — Nếu màn hình hoặc kính lưng nứt nặng, dán các dải băng keo chồng lên nhau lên mặt kính để tự bảo vệ và tháo máy dễ hơn. Đảm bảo có một vùng phẳng gần mép dưới đủ lớn để tay hút bám được.

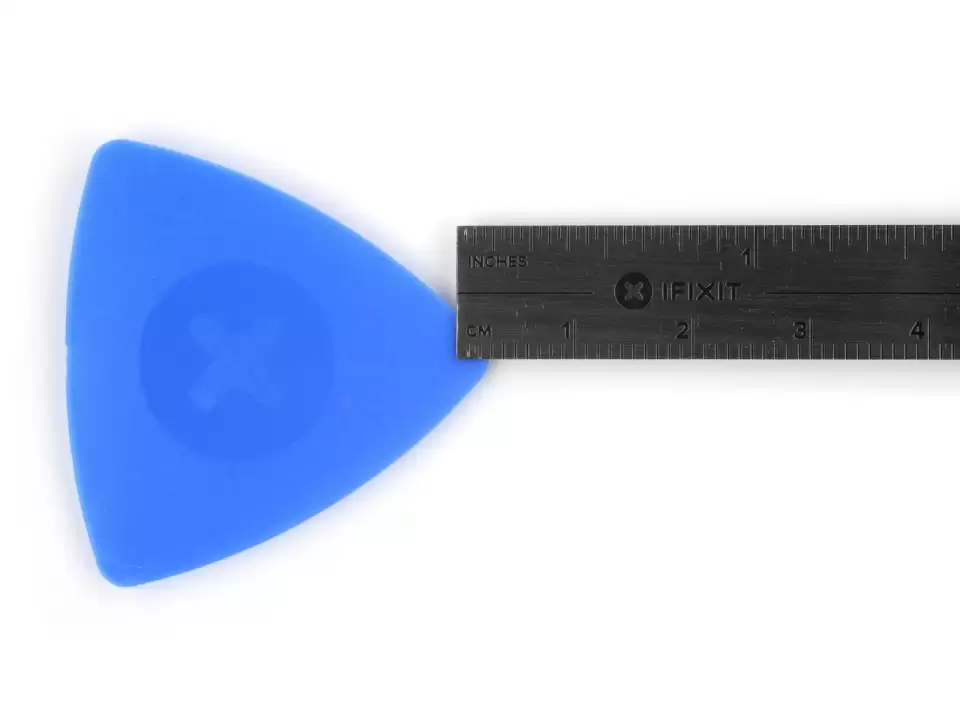

Bước 3 — Nếu chèn quá sâu, miếng nạy có thể làm hỏng máy. Làm theo bước này để đánh dấu miếng nạy và tránh hư hại. Đo 3 mm từ đầu miếng nạy và đánh dấu bằng bút lông. Cũng có thể đánh dấu các góc khác của miếng nạy với các độ dài khác nhau. Hoặc dán một đồng xu vào miếng nạy, cách đầu 3 mm.

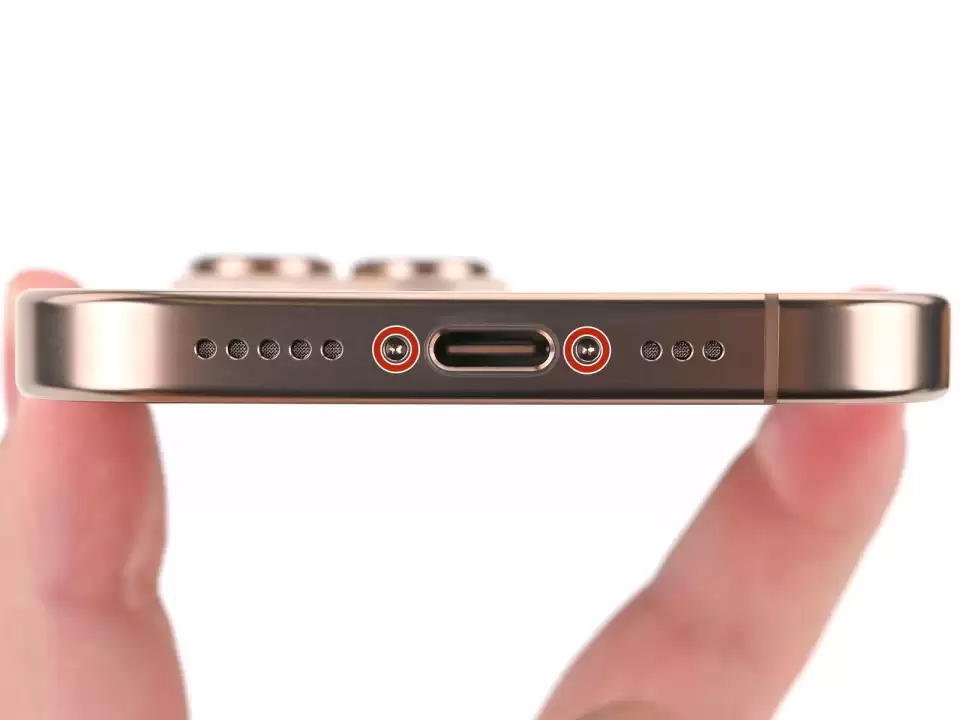

Bước 4 — Dùng tua vít pentalobe P2 tháo 2 ốc dài 7.4 mm ở hai bên cổng USB-C.

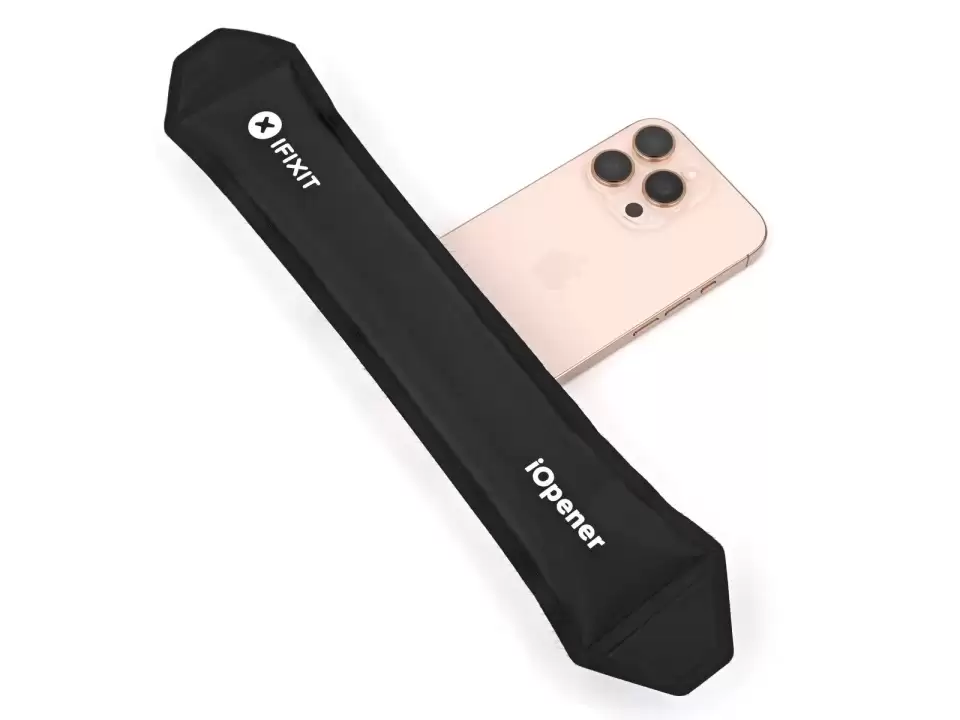

Bước 5 — Dùng iOpener đã làm nóng áp lên mép dưới của kính lưng trong 2 phút. Hoặc dùng máy sấy tóc hoặc súng nhiệt hâm nóng mép dưới của kính lưng cho đến khi nóng khi chạm vào. Cẩn thận không hâm máy nóng hơn mức này — pin dễ hỏng vì nhiệt.

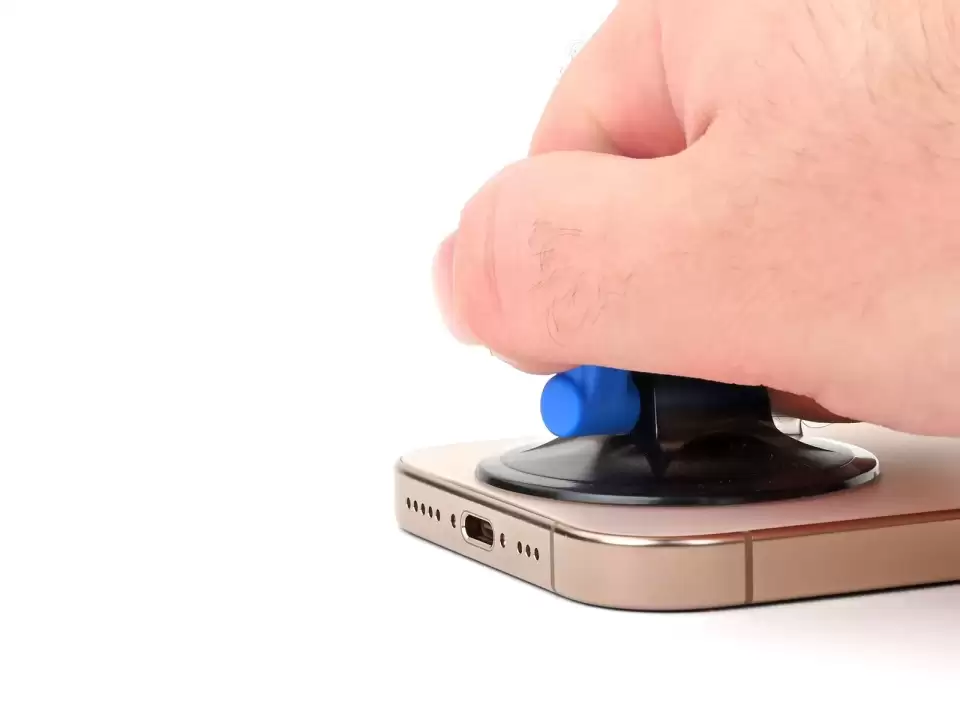

Bước 6 — Gắn tay hút vào mép dưới của kính lưng, phía trên cổng USB-C. Nhấc tay hút lên với lực mạnh và đều để tạo khe hở giữa kính lưng và khung máy. Chèn đầu miếng nạy vào khe.

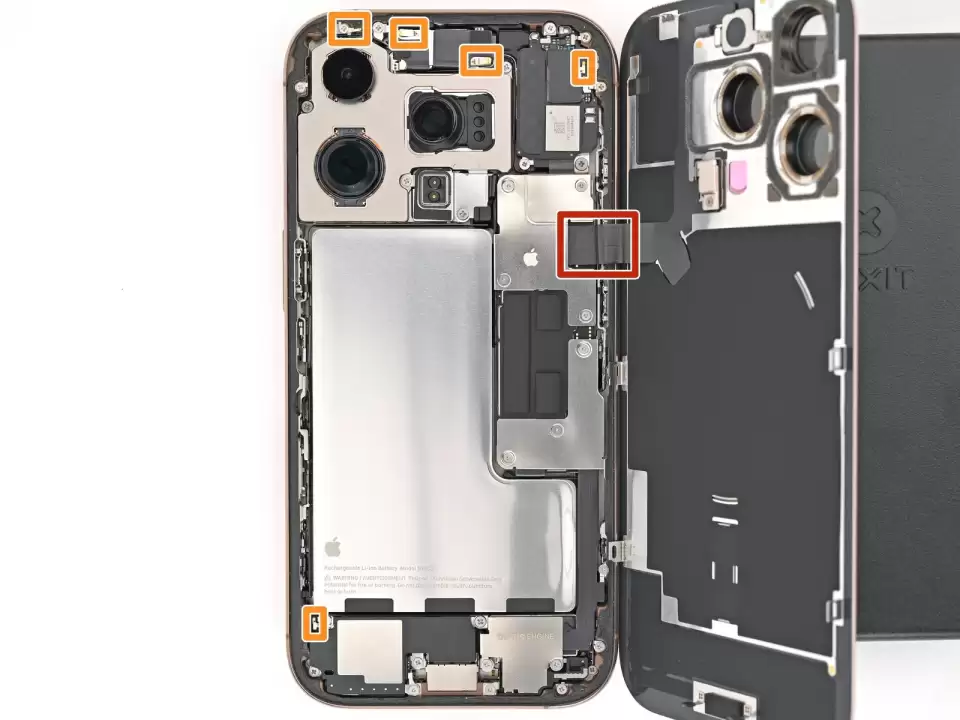

Bước 7 — Khi cắt keo giữ kính lưng ở các bước tiếp theo, cẩn thận các vùng sau: có một sợi cáp mỏng nối kính lưng với máy, ngay cạnh nút tăng âm lượng — không chèn miếng nạy vào đây để tránh cắt cáp; có nhiều tiếp điểm lò xo quanh chu vi máy — cẩn thận không chèn miếng nạy sâu hơn mức gợi ý ở từng bước để tránh làm cong các tiếp điểm này. Nếu làm hỏng tiếp điểm lò xo, nhẹ nhàng bẻ lại bằng spudger hoặc miếng nạy để chúng thẳng với các điểm tiếp xúc mạ vàng trên kính lưng.

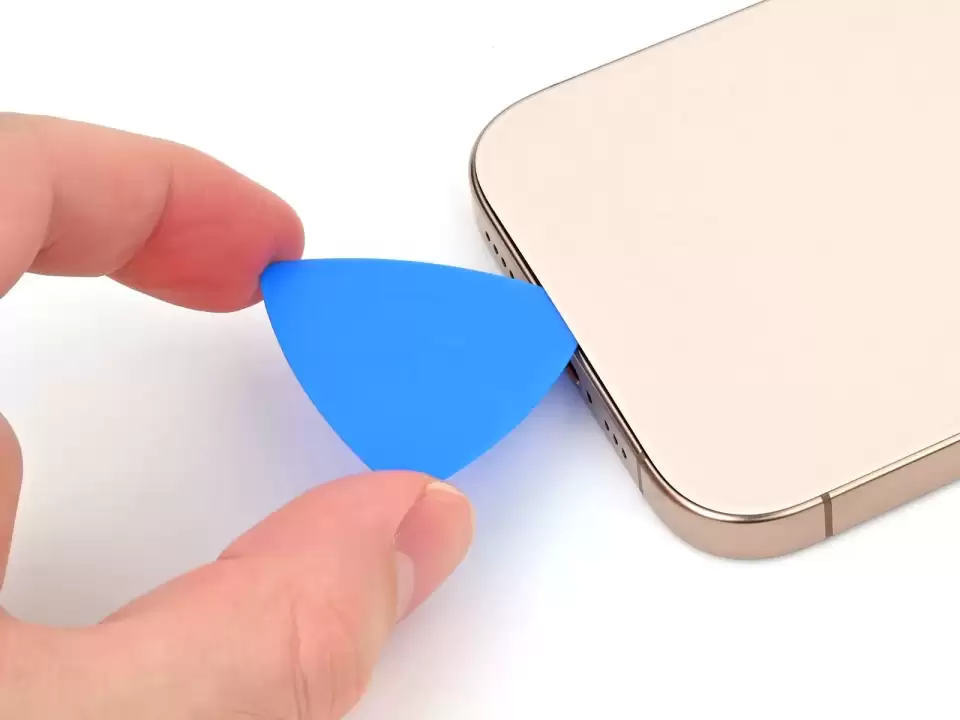

Bước 8 — Không chèn miếng nạy sâu hơn 5 mm ở mép dưới để tránh làm hỏng tiếp điểm lò xo. Trượt miếng nạy qua lại dọc mép dưới để tách keo. Để miếng nạy ở góc dưới bên phải để keo không dính lại.

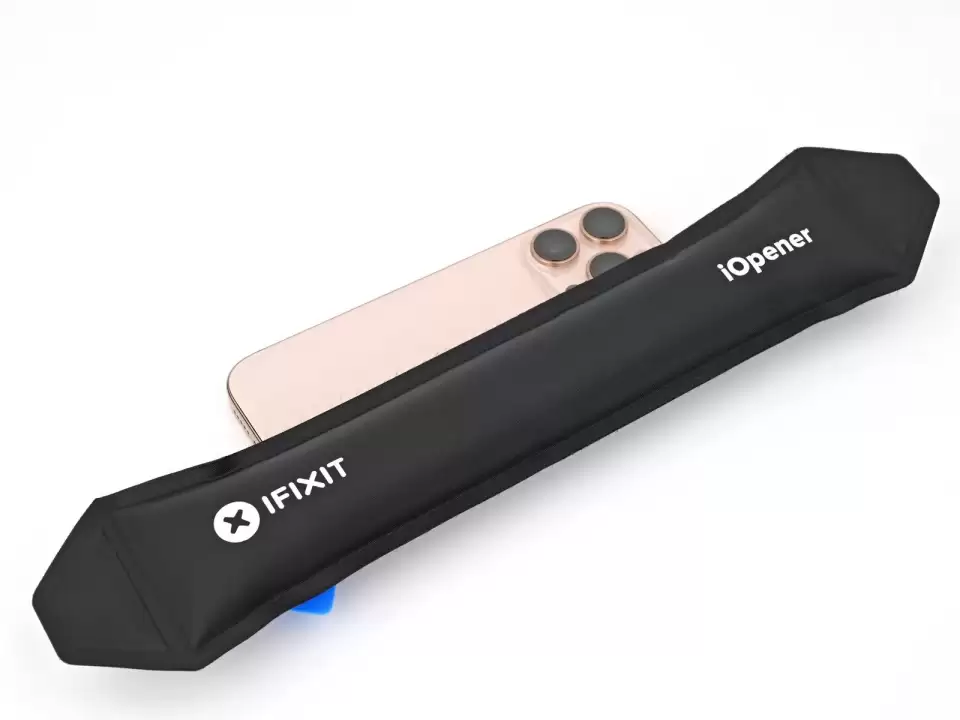

Bước 9 — Hâm nóng mép phải của kính lưng cho đến khi nóng khi chạm vào.

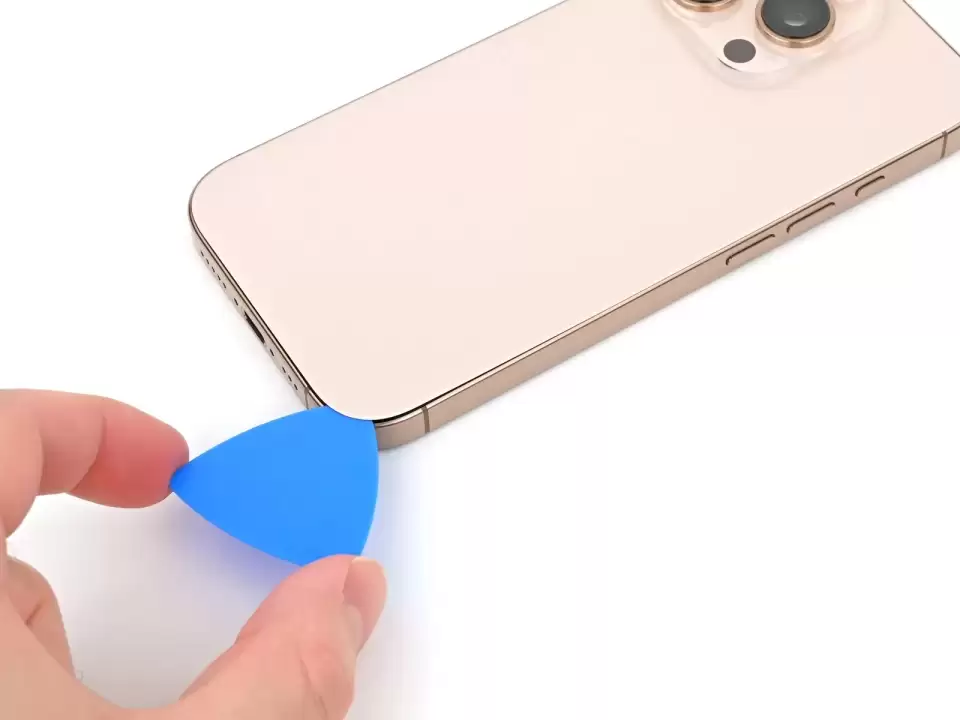

Bước 10 — Trượt miếng nạy quanh góc dưới bên phải và lên nửa mép phải, hoặc cho đến khi cảm thấy chạm cứng vào ngàm giữ kính lưng. Không cắt gần nút âm lượng để tránh làm hỏng cáp sạc không dây/đèn flash. Để nguyên miếng nạy để keo không dính lại.

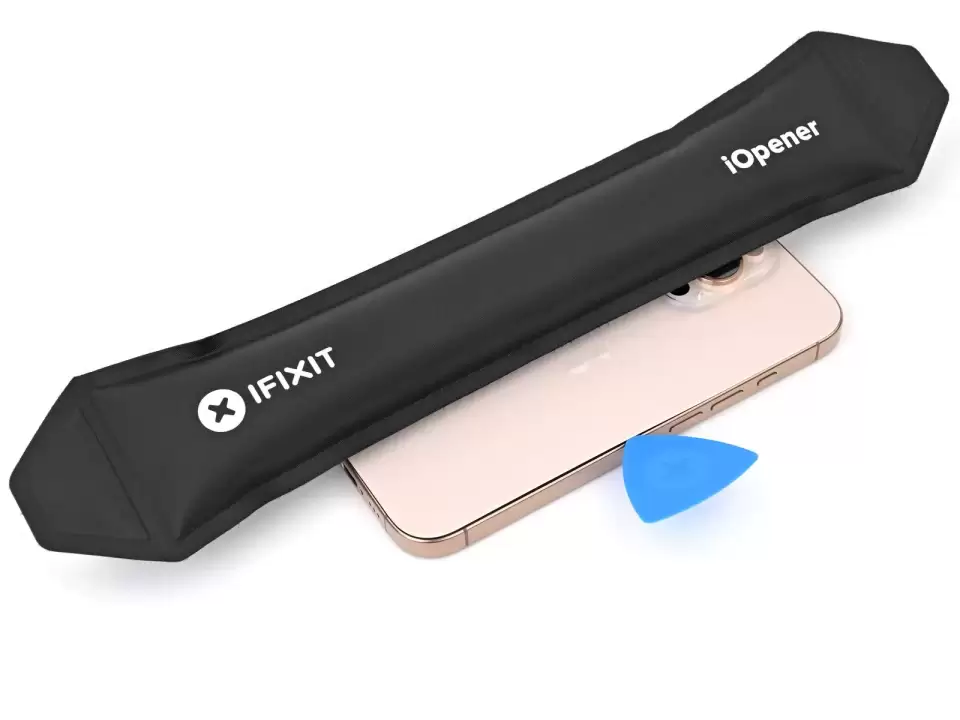

Bước 11 — Hâm nóng mép trái của kính lưng cho đến khi nóng khi chạm vào.

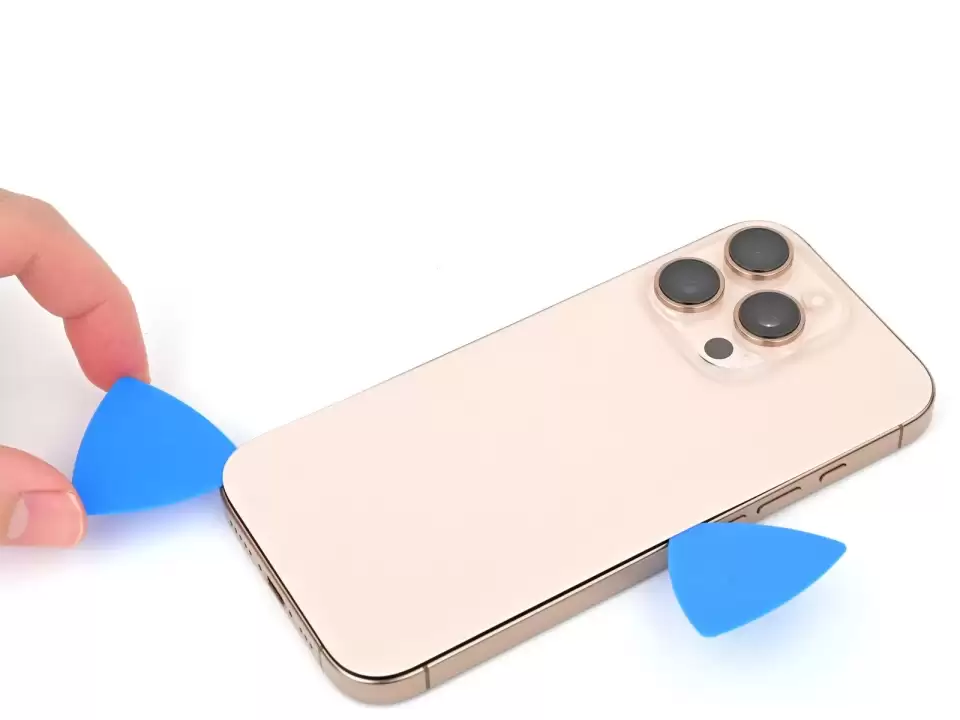

Bước 12 — Chèn miếng nạy thứ hai ở mép dưới. Trượt miếng nạy thứ hai quanh góc dưới bên trái và dọc mép trái của màn hình để tách keo và mở các ngàm kim loại. Sẽ nghe và cảm thấy các ngàm kim loại bật ra khi đi qua chúng. Để miếng nạy ở góc trên bên trái để keo không dính lại.

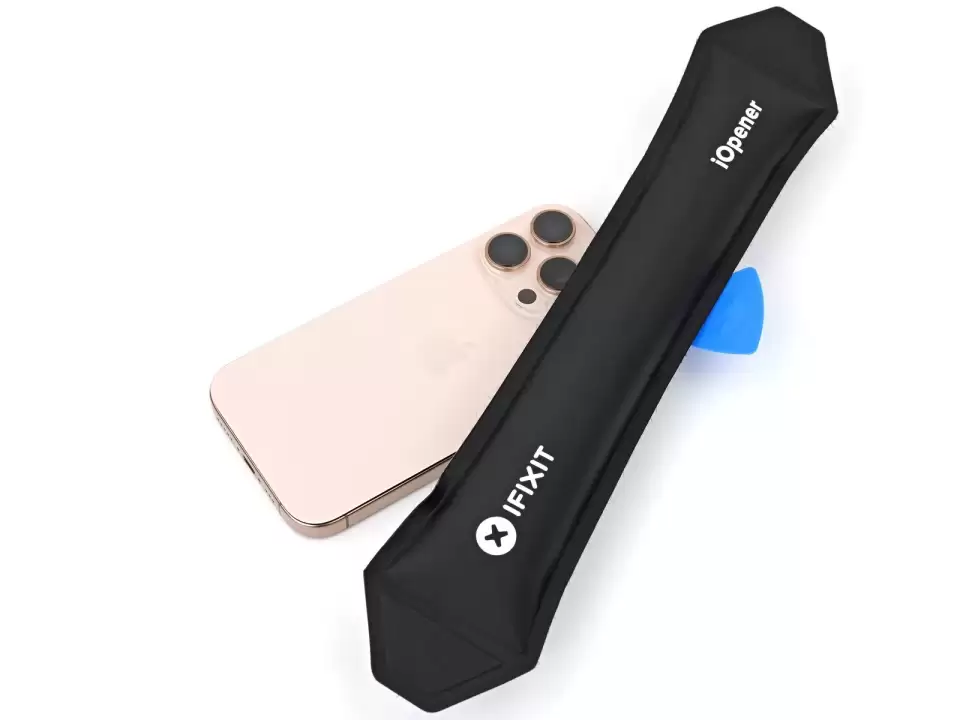

Bước 13 — Hâm nóng mép trên của kính lưng, kể cả vùng quanh nút âm lượng, cho đến khi nóng khi chạm vào.

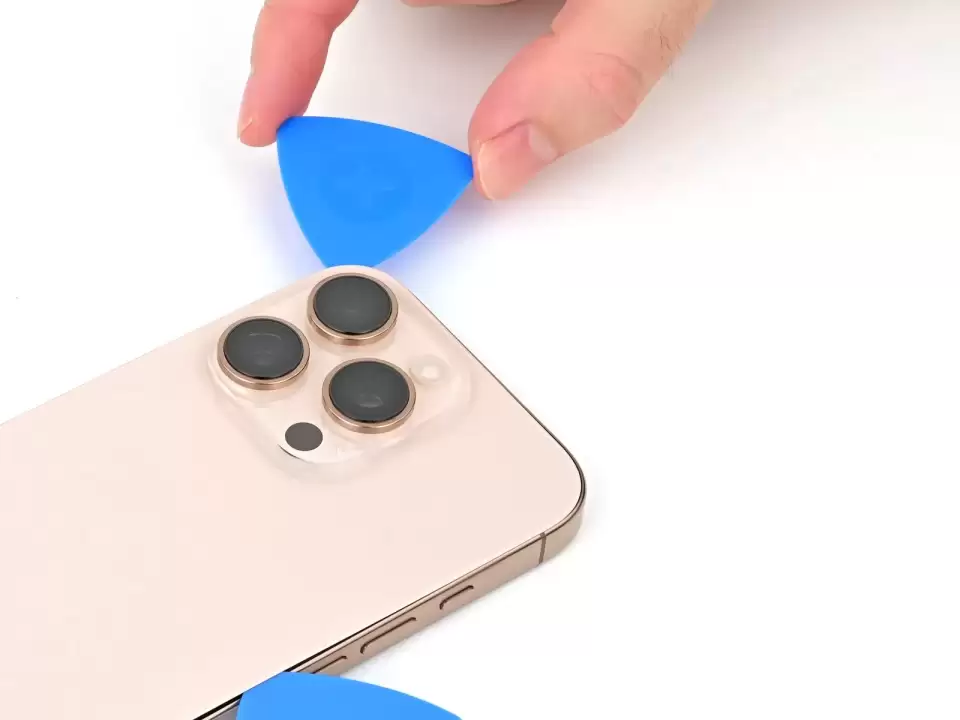

Bước 14 — Không chèn miếng nạy sâu hơn 3 mm dọc mép trên để tránh làm hỏng các tiếp điểm lò xo. Trượt miếng nạy qua mép trên và quanh góc trên bên phải đến nút tăng âm lượng để tách keo. Sẽ nghe và cảm thấy tiếng tách khi hai ngàm trên cùng bật ra.

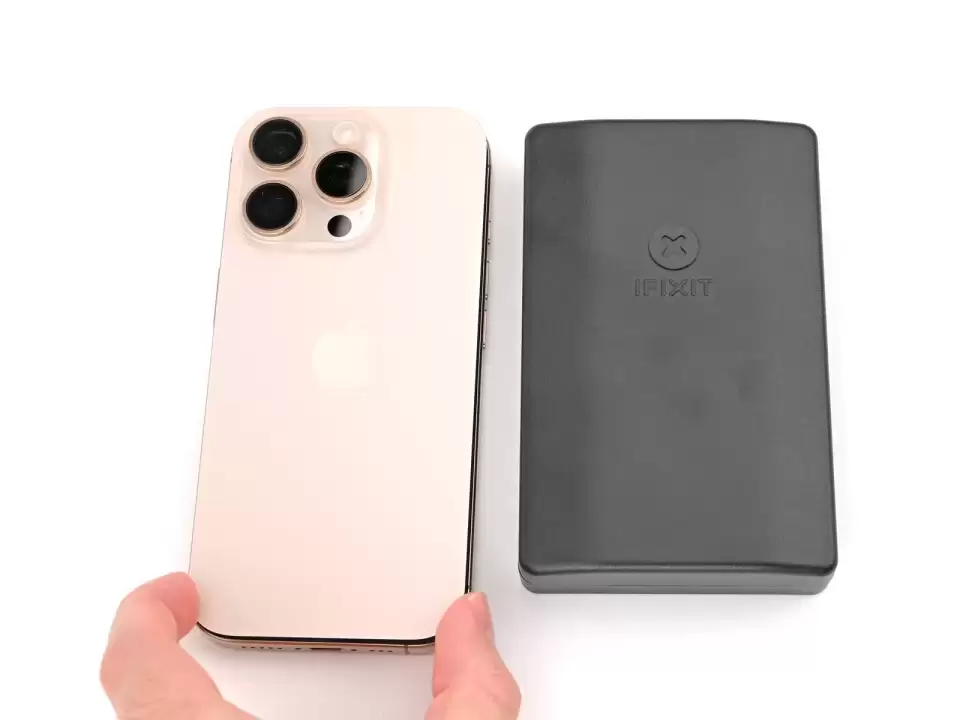

Bước 15 — Chưa tháo hẳn kính lưng — nó vẫn gắn với một sợi cáp ribbon mỏng. Làm theo vài bước tiếp theo để tháo an toàn. Nếu kính lưng không mở ra dễ dàng, đừng cố — quay lại quanh chu vi bằng miếng nạy để kiểm tra keo còn sót hoặc ngàm kẹt. Có thể cần nhấc kính lưng lên một chút trước khi mở ra để ngàm tách hẳn. Nhẹ nhàng mở kính lưng về phía nút âm lượng. Chống kính lưng bằng một vật sạch, chắc chắn như hộp nhỏ để tránh làm căng cáp. Tháo các miếng nạy ra. Cân nhắc dùng băng keo polyimide để bảo vệ ống kính camera sau trong lúc làm việc trong máy. Không ấn vào ống kính để tránh làm hỏng bộ chống rung mỏng manh.

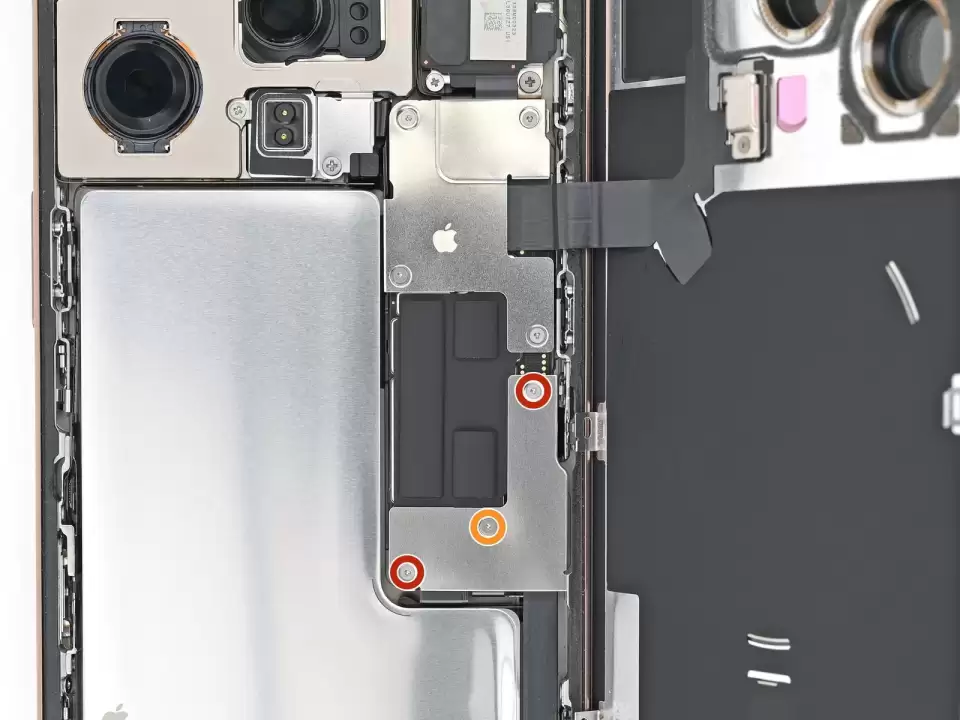

Bước 16 — Dùng tua vít tri-point Y000 tháo 3 ốc giữ nắp connector dưới: 2 ốc dài 1.2 mm, 1 ốc dài 1.0 mm.

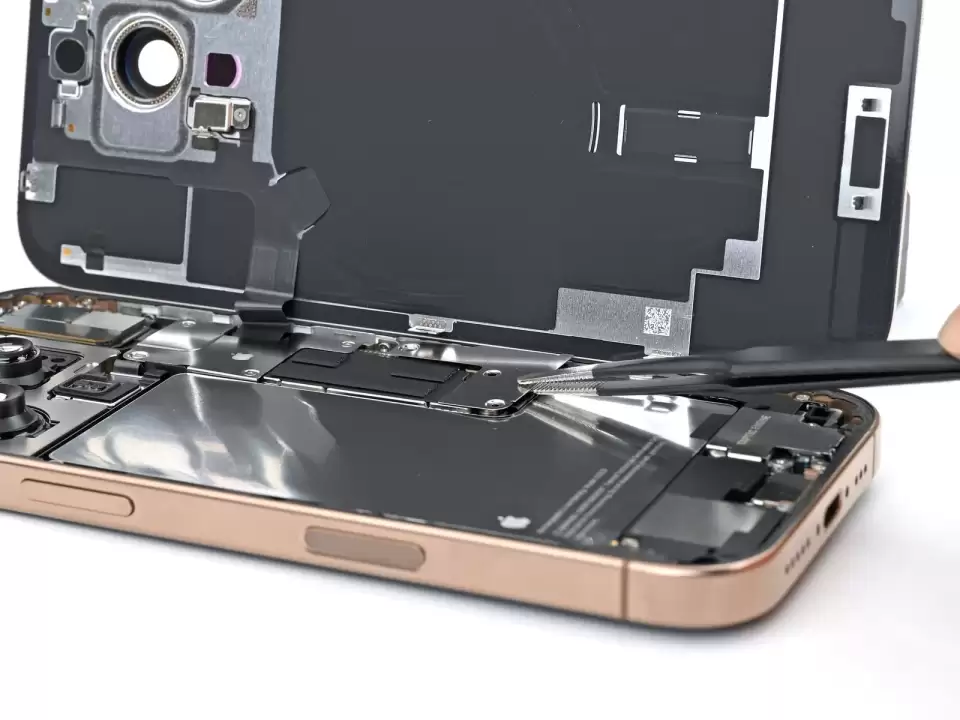

Bước 17 — Dùng nhíp hoặc tay nhấc và tháo nắp connector dưới.

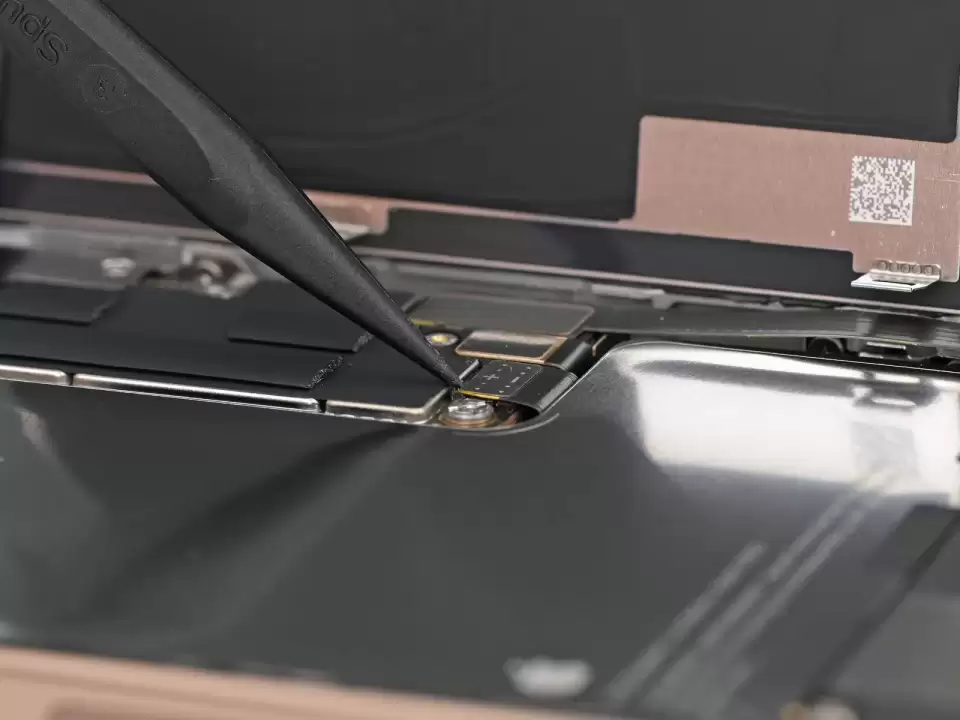

Bước 18 — Dùng đầu nhọn của spudger nạy lên và ngắt connector pin (press connector).

Bước 19 — Dùng tua vít tri-point Y000 tháo 4 ốc giữ nắp connector trên: 2 ốc dài 1.0 mm, 1 ốc dài 1.2 mm, 1 ốc dài 1.6 mm.

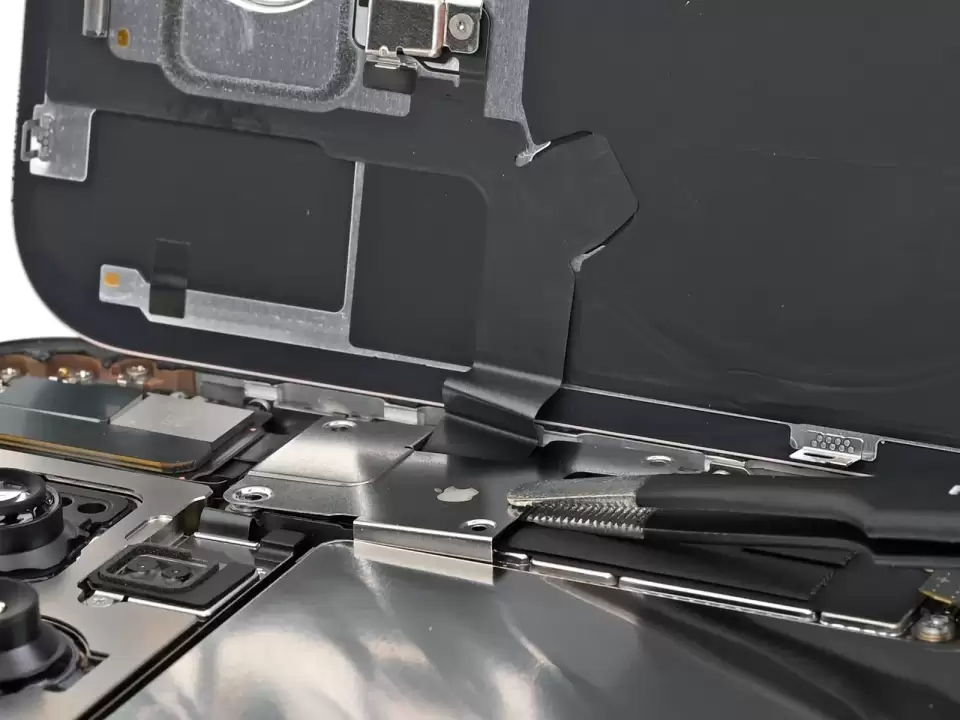

Bước 20 — Dùng nhíp hoặc tay nhấc và tháo nắp connector trên.

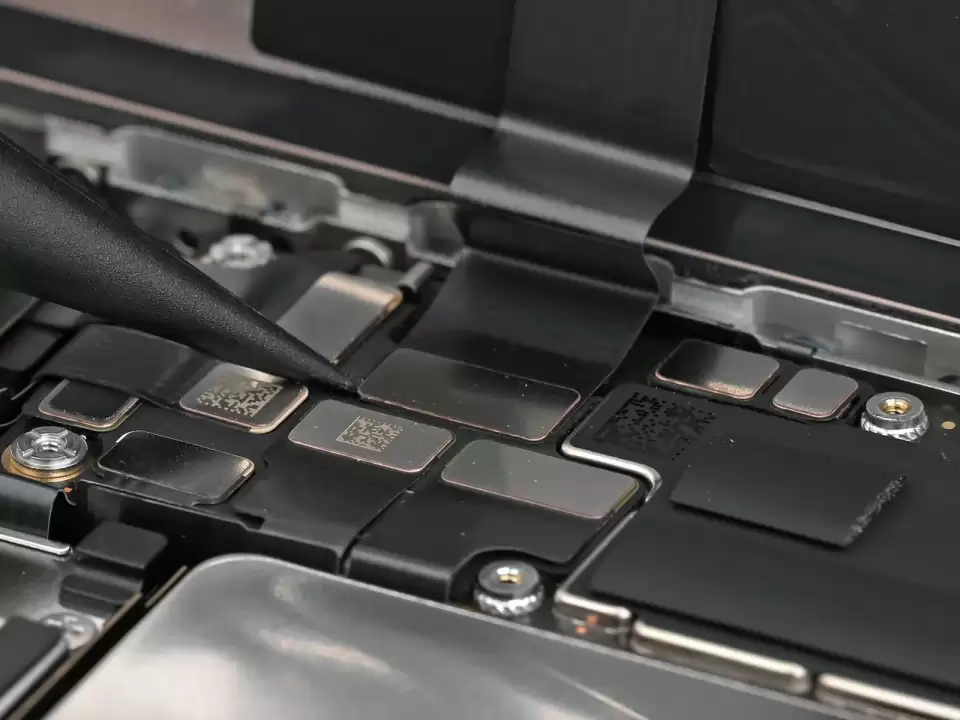

Bước 21 — Dùng đầu nhọn của spudger nạy lên và ngắt connector kính lưng (press connector).

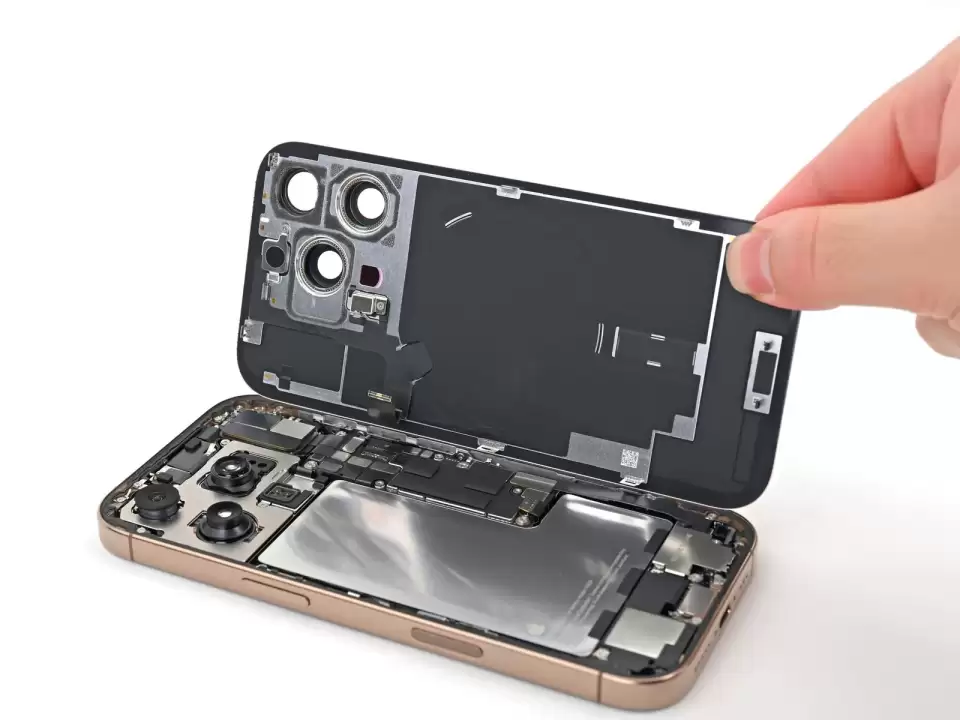

Bước 22 — Nhấc kính lưng khỏi khung máy và tháo ra.

Bước 23 — Dùng tua vít Phillips tháo 3 ốc giữ nắp Taptic Engine: 1 ốc dài 3.0 mm, 2 ốc dài 1.7 mm.

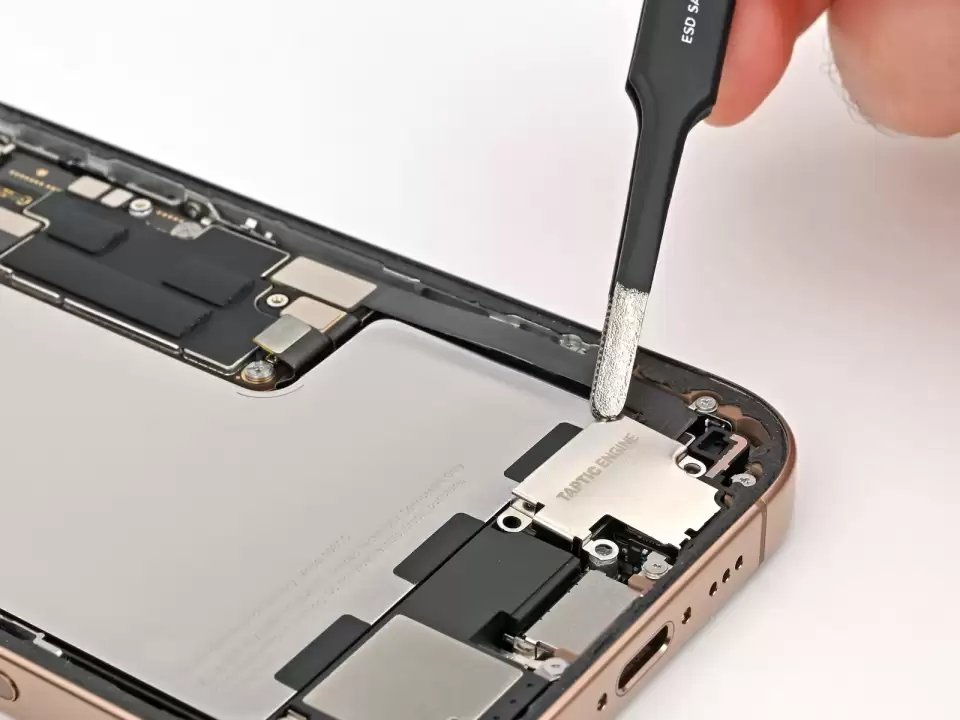

Bước 24 — Dùng nhíp hoặc tay nhấc mép trên của nắp Taptic Engine. Khi mép dưới bật khỏi khung máy, tháo nắp Taptic Engine.

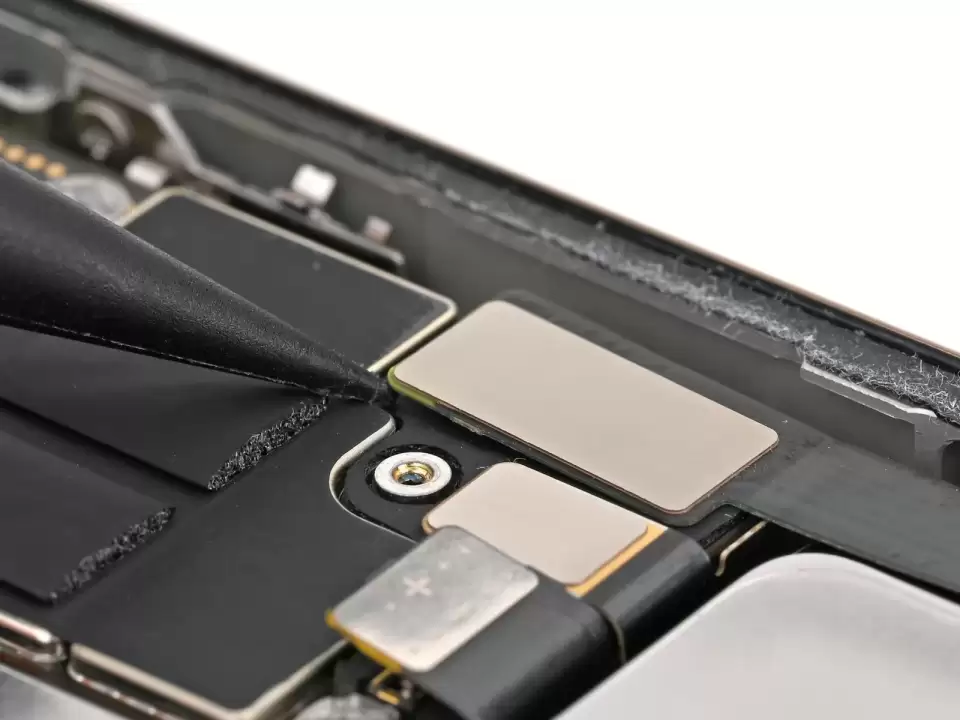

Bước 25 — Dùng đầu nhọn của spudger nạy lên và ngắt connector cáp cụm dưới khỏi main.

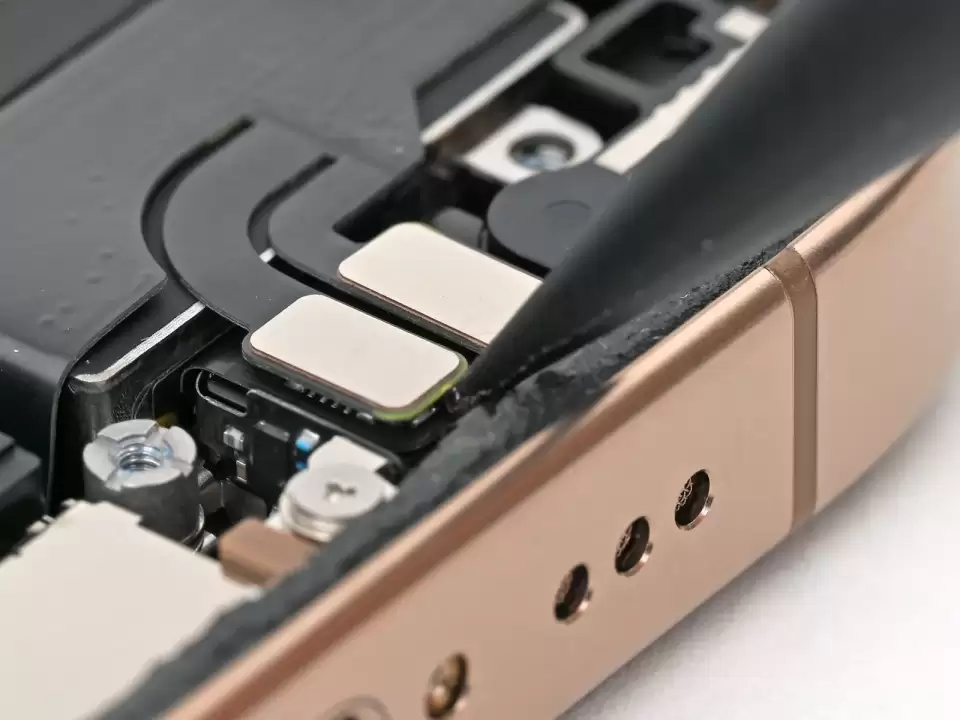

Bước 26 — Dùng đầu nhọn của spudger nạy lên và ngắt 2 connector gần mép dưới bên phải của khung máy.

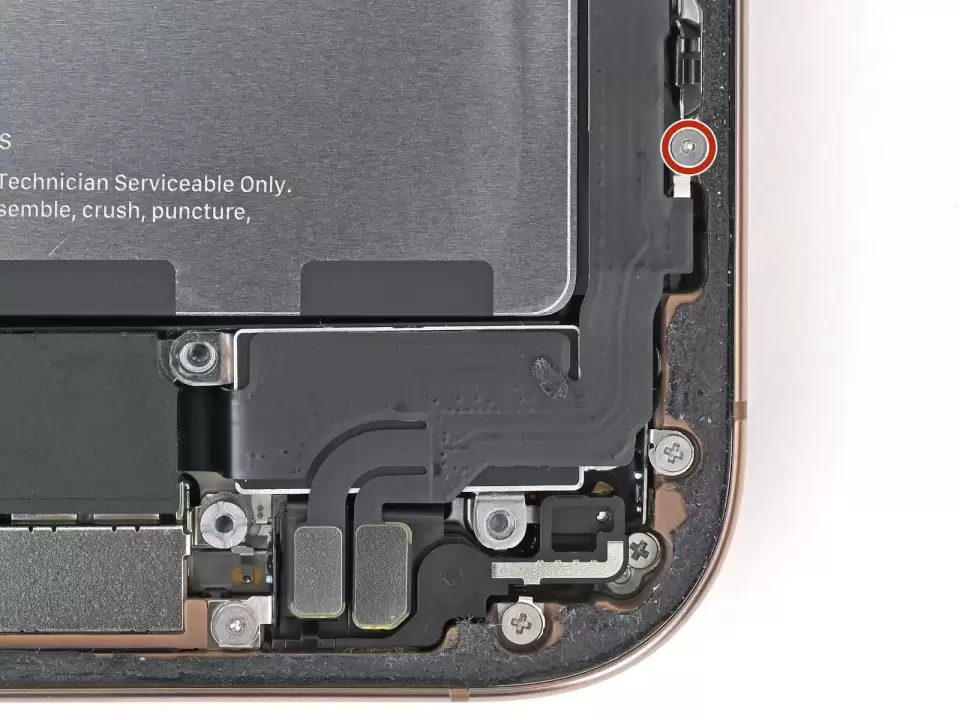

Bước 27 — Dùng tua vít tri-point Y000 tháo 1 ốc dài 1.0 mm giữ cáp cụm dưới.

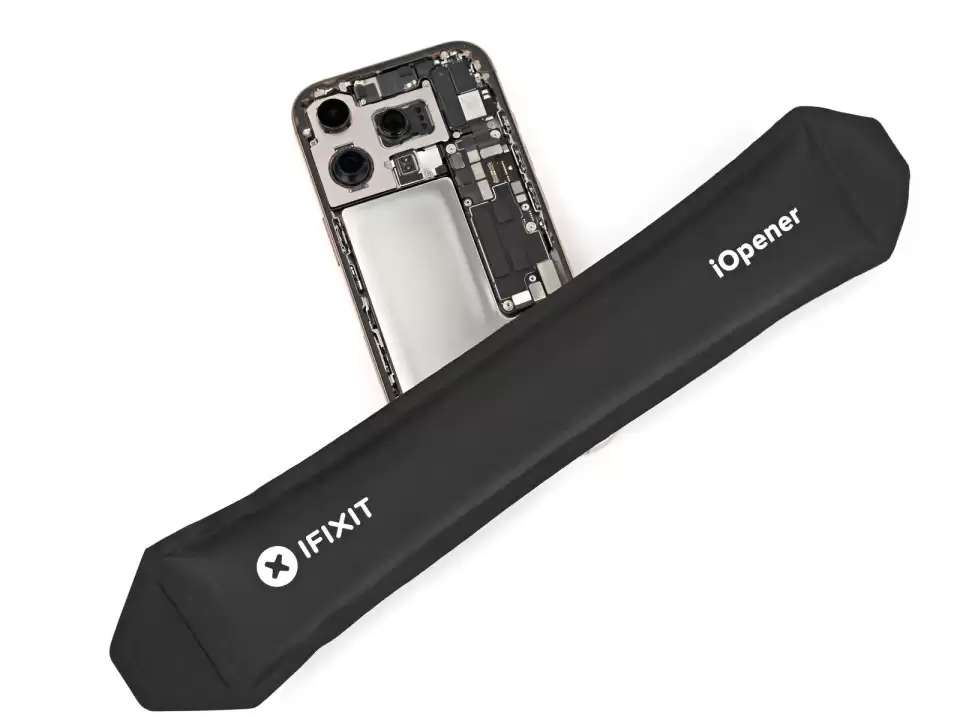

Bước 28 — Dùng iOpener hoặc máy sấy tóc hâm nóng phần cáp cụm dưới nằm trên Taptic Engine cho đến khi nóng khi chạm vào.

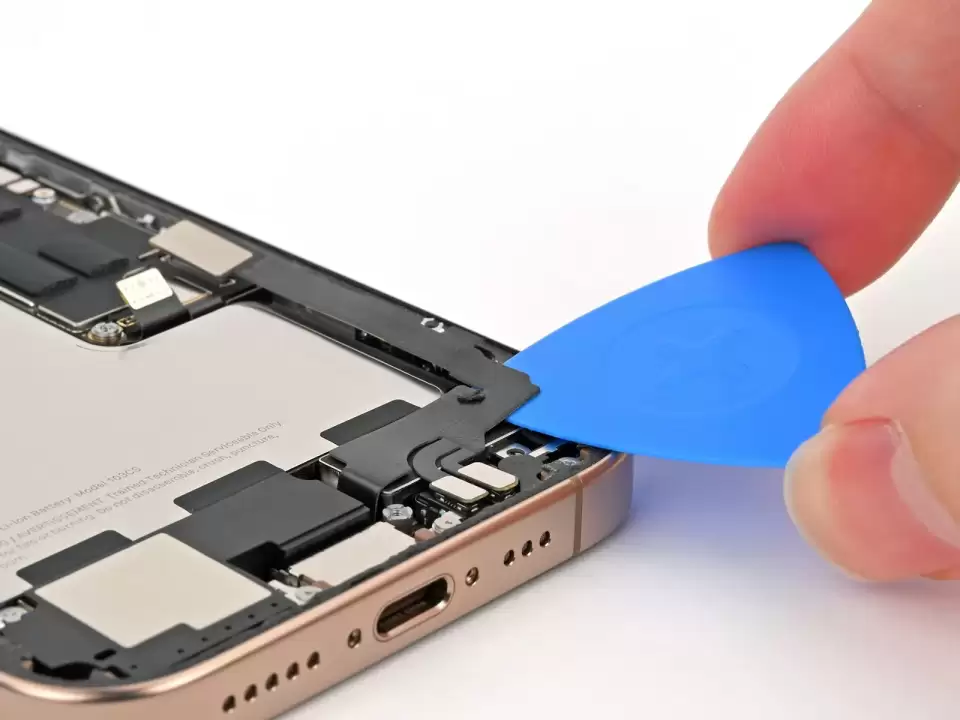

Bước 29 — Trượt miếng nạy dưới cáp cụm dưới để tách nó khỏi Taptic Engine. Cẩn thận bẻ cáp sang một bên để có thể thao tác với Taptic Engine.

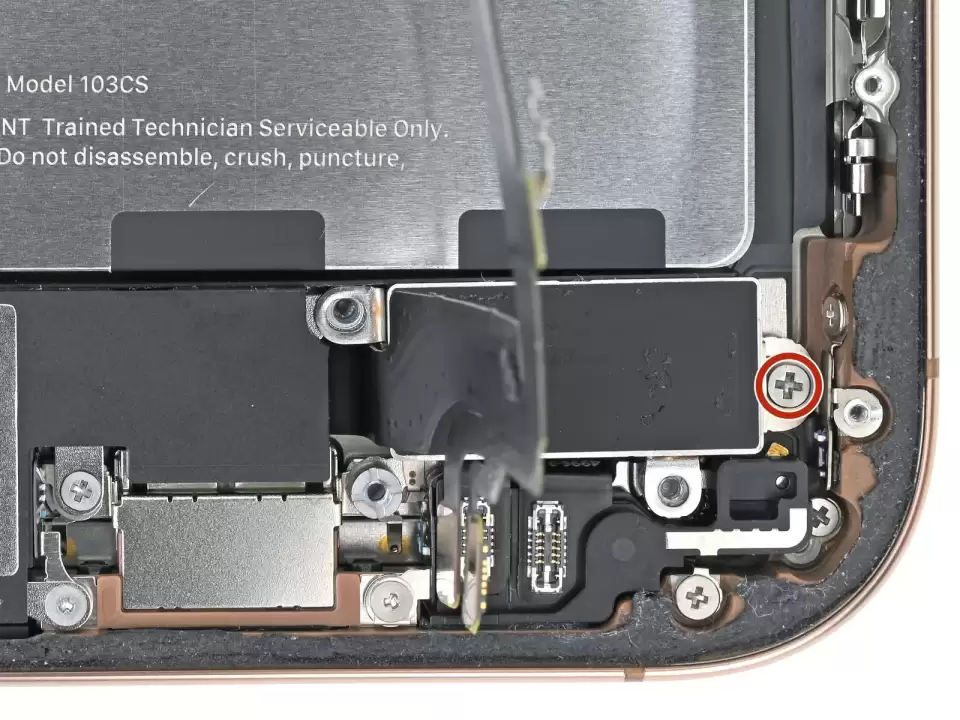

Bước 30 — Dùng tua vít Phillips tháo 1 ốc dài 1.9 mm giữ Taptic Engine.

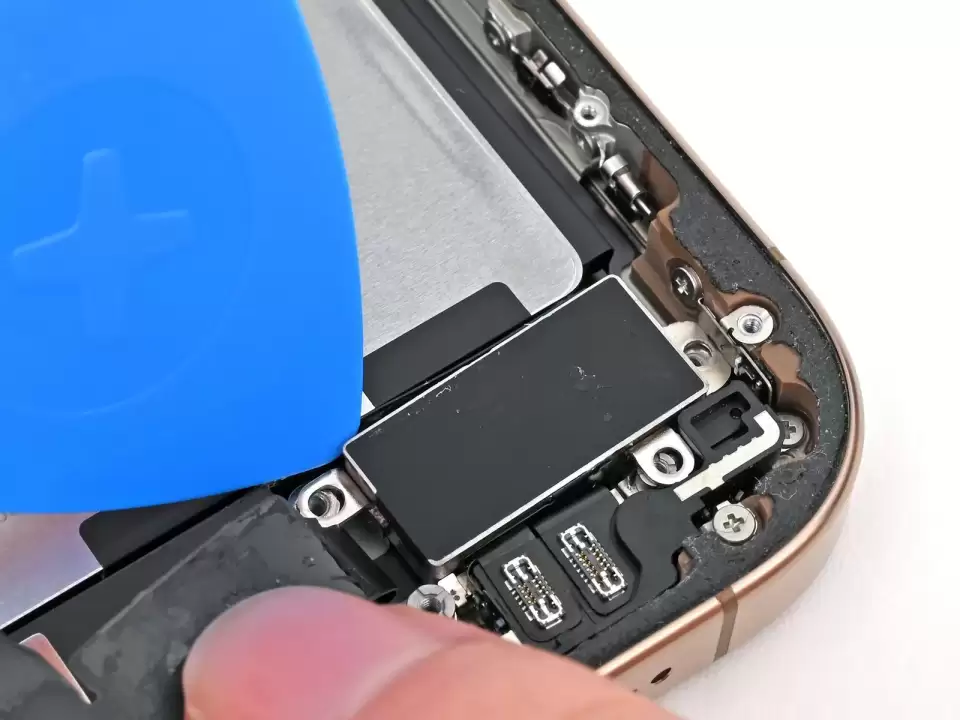

Bước 31 — Trượt đầu miếng nạy dọc mép trên của Taptic Engine để tách dải đệm nhựa dán vào nó.

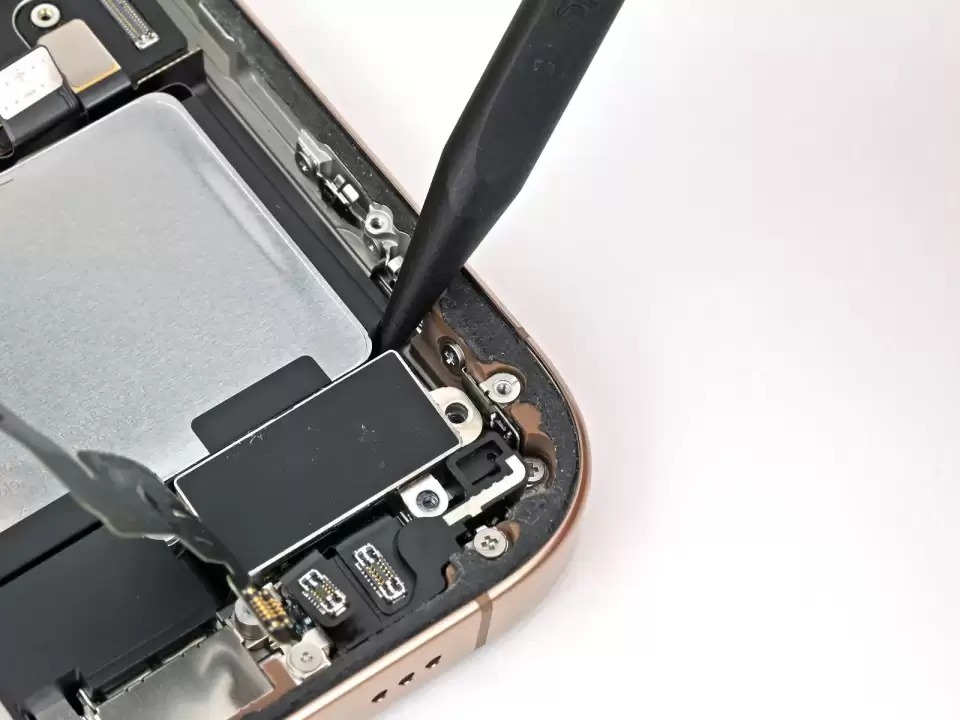

Bước 32 — Dùng đầu nhọn của spudger nạy Taptic Engine lên từ góc trên bên phải. Cẩn thận không nạy vào pin. Tháo Taptic Engine.

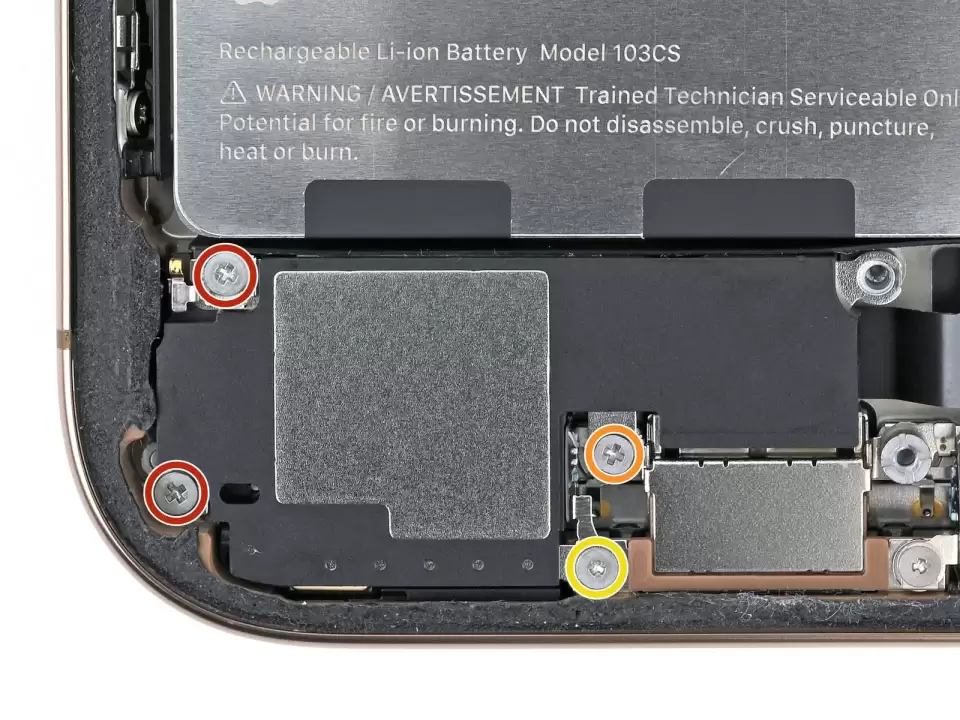

Bước 33 — Tháo 4 ốc giữ loa ngoài: 2 ốc Phillips dài 1.6 mm, 1 ốc Phillips dài 2.0 mm, 1 ốc tri-point Y000 dài 1.3 mm.

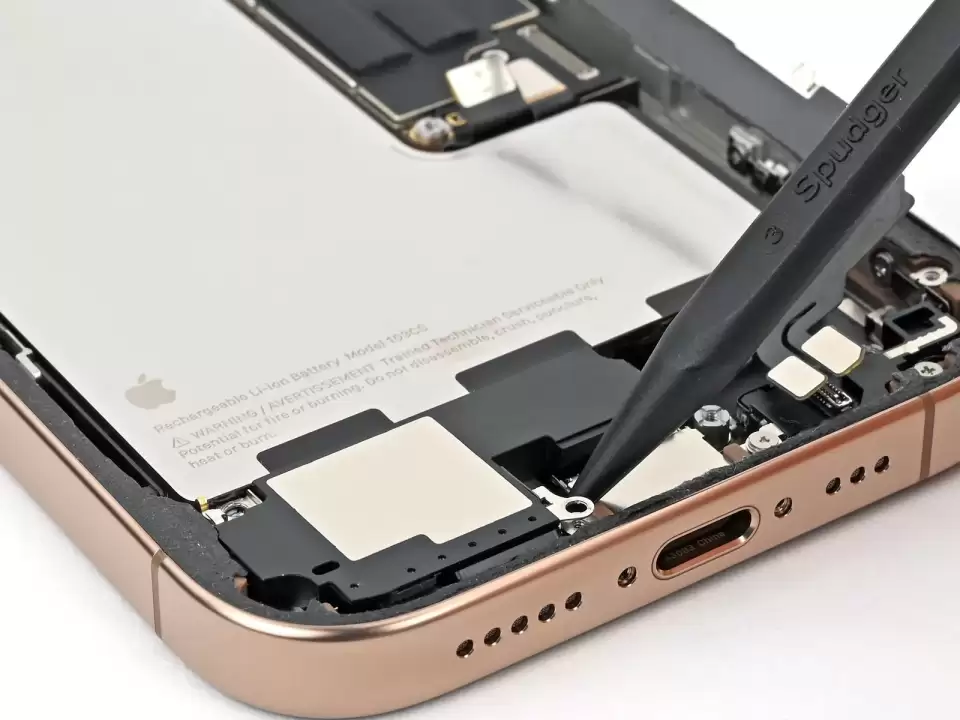

Bước 34 — Chèn đầu nhọn của spudger dưới lỗ ốc dưới bên phải của loa ngoài. Nạy lên và tháo loa ngoài.

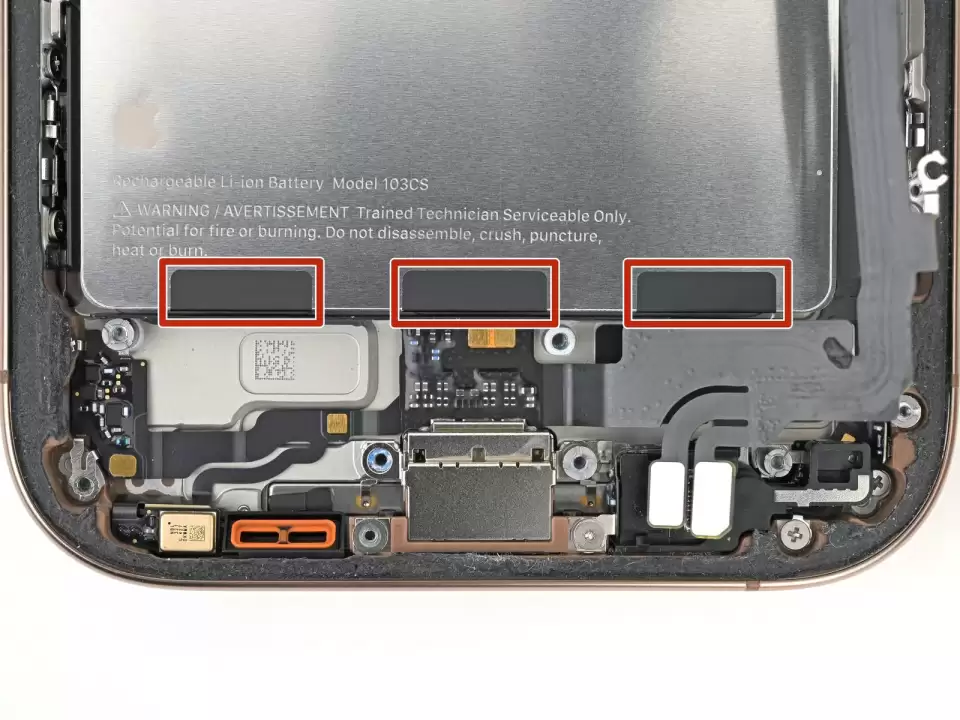

Bước 35 — Pin được giữ bằng 3 dải keo kéo giãn (stretch release adhesive). Bốn bước tiếp theo hướng dẫn tháo chúng để giải phóng pin. Cẩn thận không làm móp hoặc thủng pin. Dù có vỏ kim loại, pin vẫn có thể cháy nếu bị hỏng.

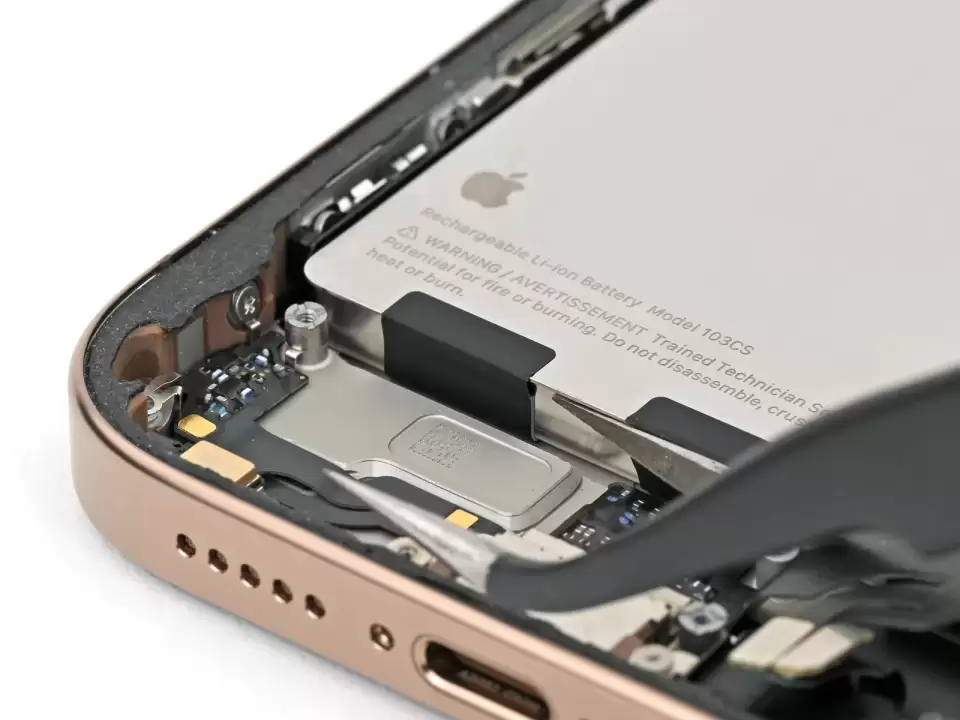

Bước 36 — Chèn đầu nhíp cong dưới một trong các tab kéo màu đen.

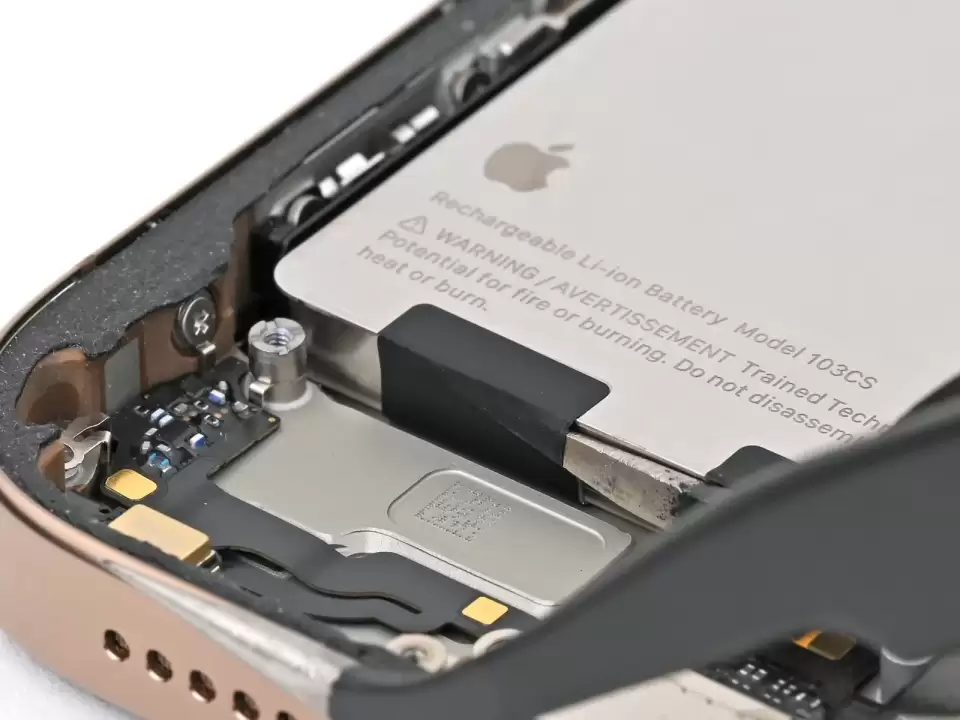

Bước 37 — Dùng nhíp cắt qua tab đen và bóc tab khỏi mặt trên của pin. Chưa kéo tab ra khỏi dưới pin.

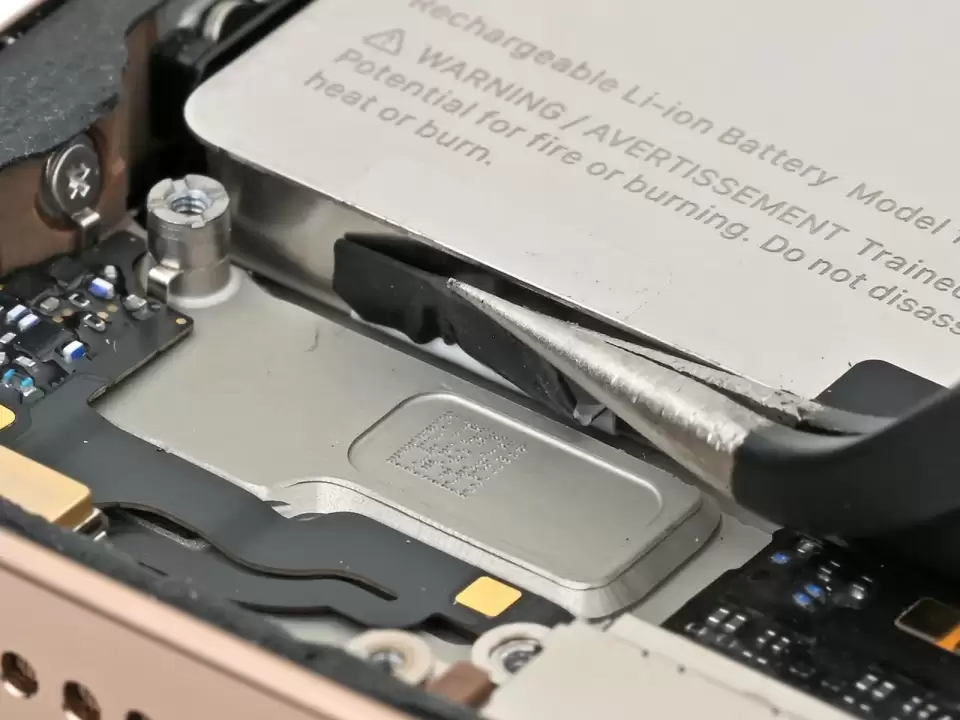

Bước 38 — Dùng nhíp hoặc tay nắm tab kéo và kéo xuống cho phẳng với khung máy. Từ từ kéo keo ra khỏi dưới pin ở góc thấp nhất có thể. Cho dải keo thời gian để giãn ra và nắm lại khi cần. Khi dải keo quá dài, quấn quanh nhíp và kéo tiếp. Nếu dải keo đứt, thử lấy nó ra khỏi dưới pin. Nếu không lấy được, chuyển sang dải tiếp theo.

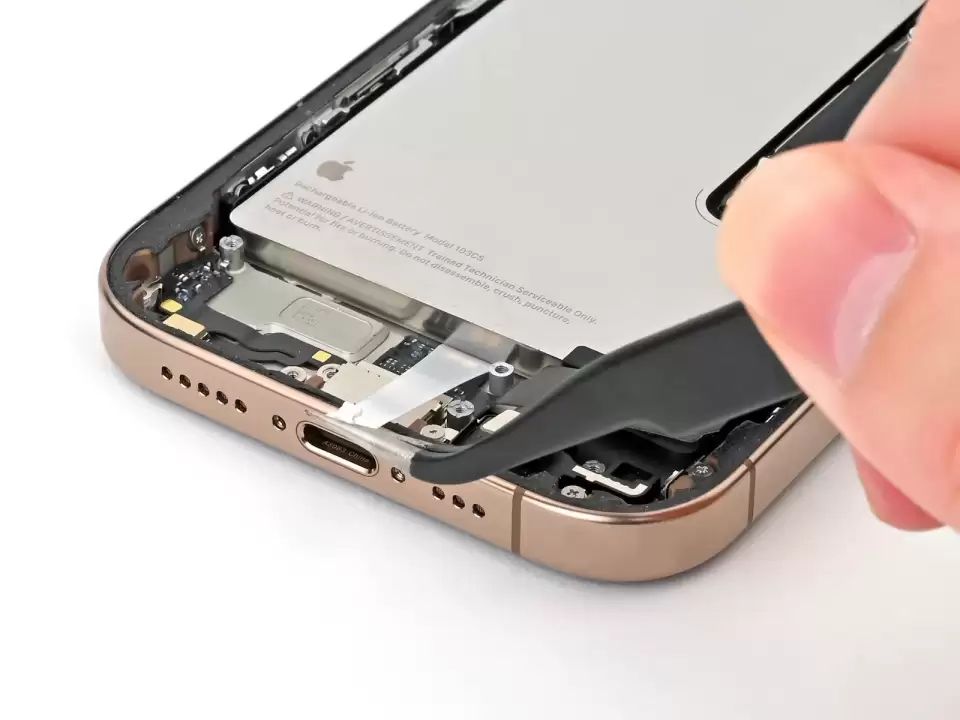

Bước 39 — Lặp lại quy trình với 2 dải keo còn lại. Cẩn thận bẻ cáp cụm dưới sang một bên khi cần để thao tác với các dải keo.

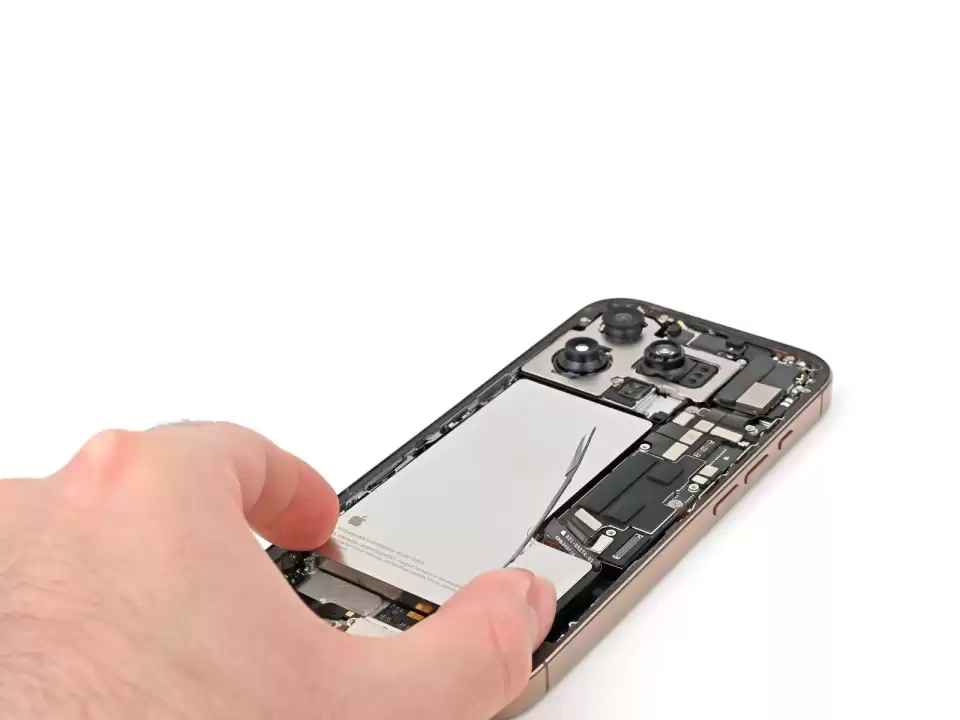

Bước 40 — Nếu đã tháo cả 3 dải keo kéo giãn, chúc mừng! Nhấc và tháo pin. Nếu một hoặc nhiều dải keo bị đứt, bỏ qua bước tiếp theo để tháo chúng bằng cồn isopropyl.

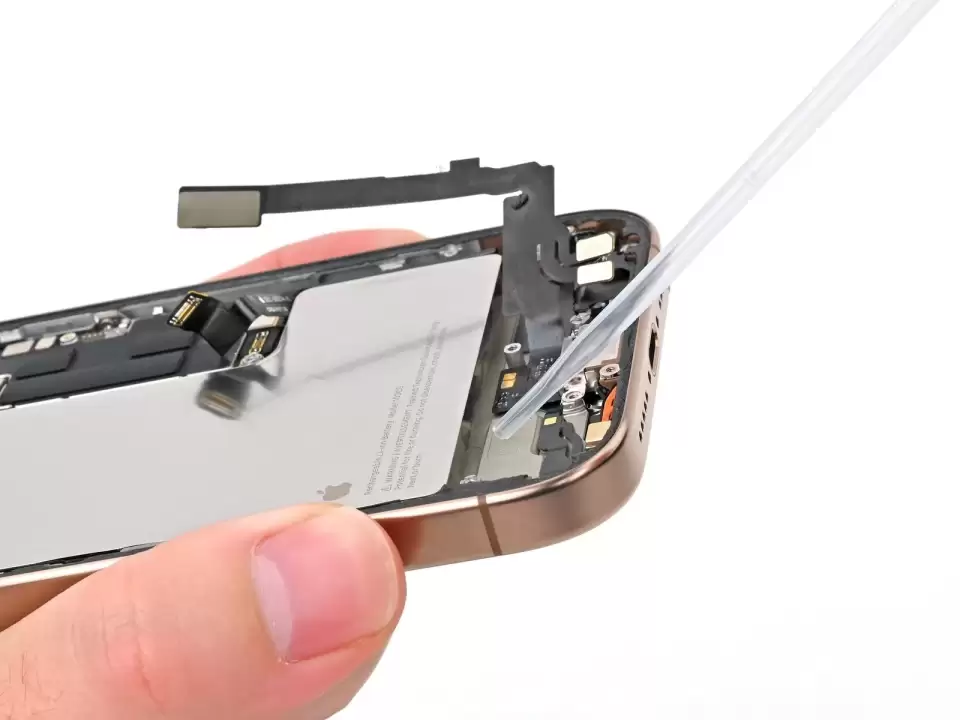

Bước 41 — Hai bước tiếp theo hướng dẫn tháo pin nếu các dải keo bị đứt. Nhấc mép dưới của khung máy để nghiêng điện thoại. Dùng pipette hoặc ống tiêm nhỏ 2–3 giọt cồn isopropyl nồng độ cao (>90%) dọc mép dưới của pin, gần chỗ mỗi dải keo bị đứt. Chờ 1 phút để cồn chảy xuống dưới pin và làm mềm keo.

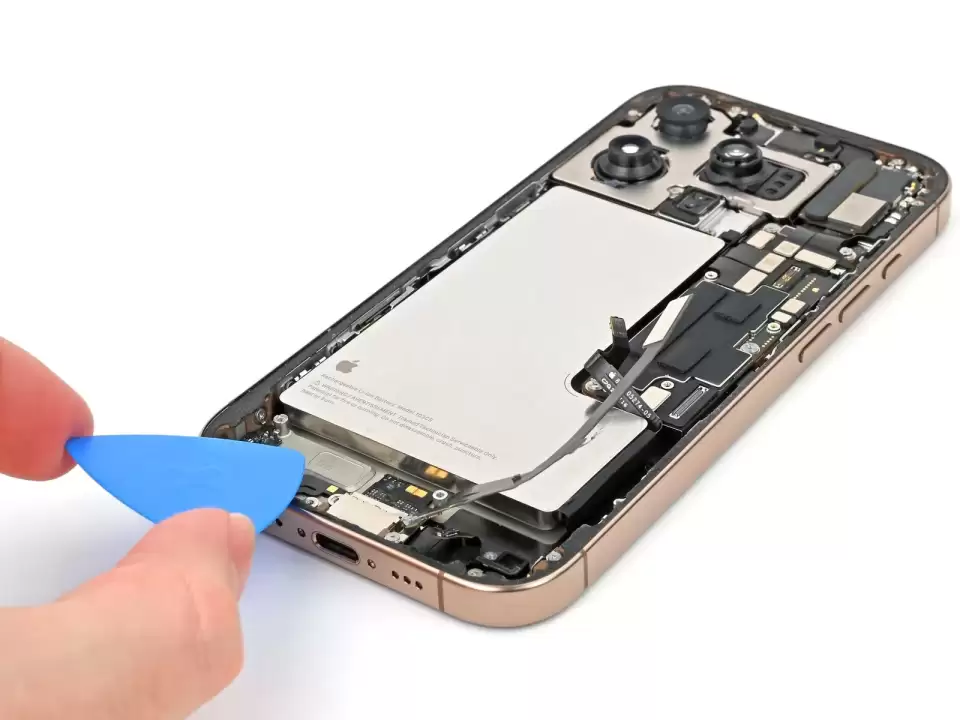

Bước 42 — Chèn đầu miếng nạy giữa đáy pin và khung máy. Chèn miếng nạy thứ hai giữa mép trái của pin và khung máy. Dùng miếng nạy này nạy pin lên từ từ với lực đều. Di chuyển dần lên dọc mép pin, cho keo thời gian để bung ra. Không bẻ cong hoặc làm nhăn pin. Nếu thấy cứng, nhỏ thêm vài giọt cồn isopropyl rồi thử lại. Khi keo đã lỏng, nắm và tháo pin.

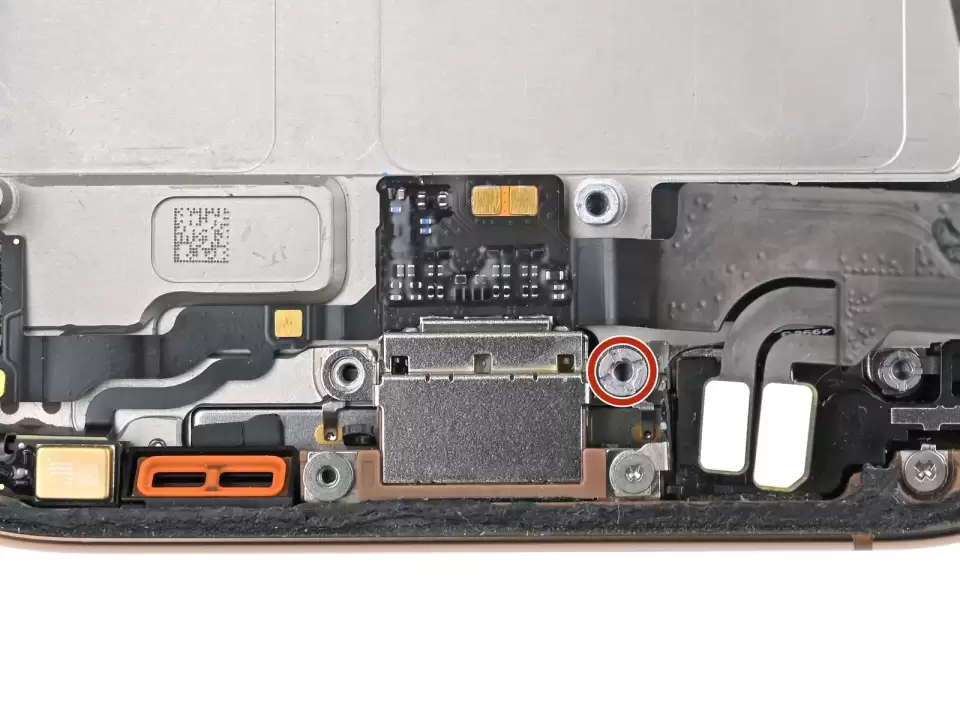

Bước 43 — Dùng tua vít standoff tháo 1 ốc dài 3.6 mm giữ chân sạc với khung máy.

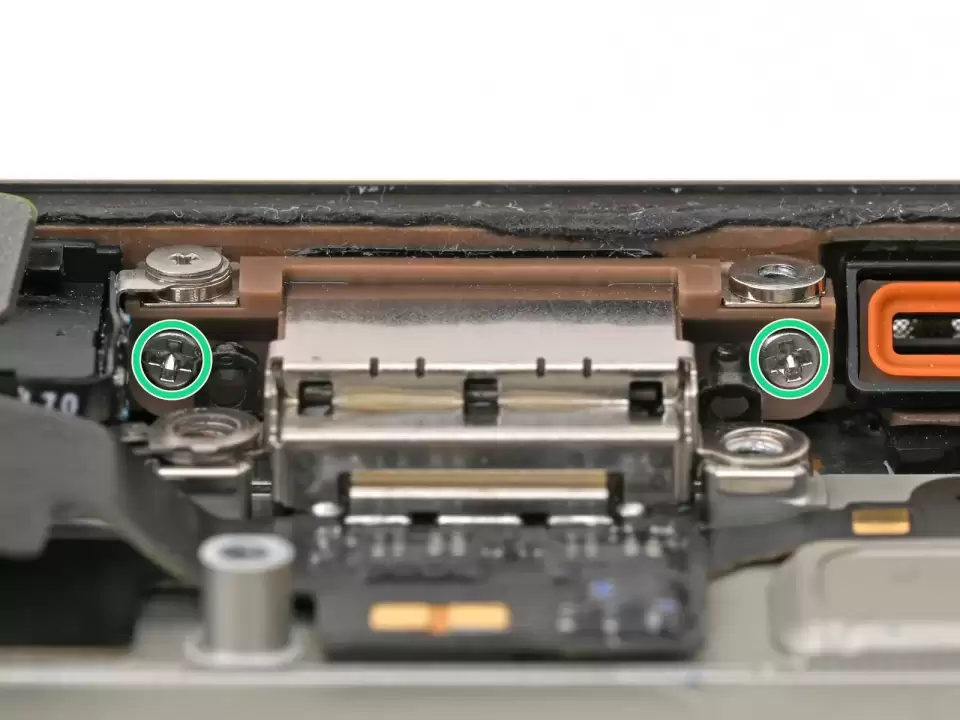

Bước 44 — Dùng tua vít Phillips tháo 2 ốc dài 3.4 mm giữ chân sạc với khung máy. Các ốc này rất chặt và khó với tới. Nghiêng tua vít ở góc càng nông càng tốt.

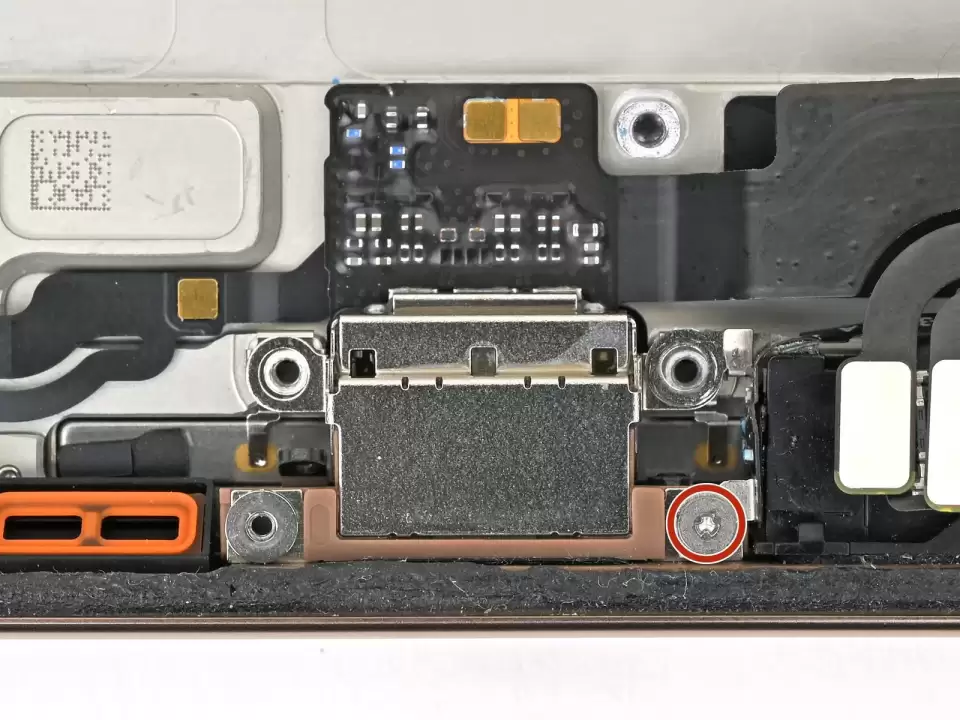

Bước 45 — Dùng tua vít tri-point Y000 tháo 1 ốc dài 1.3 mm giữ chân sạc với khung máy.

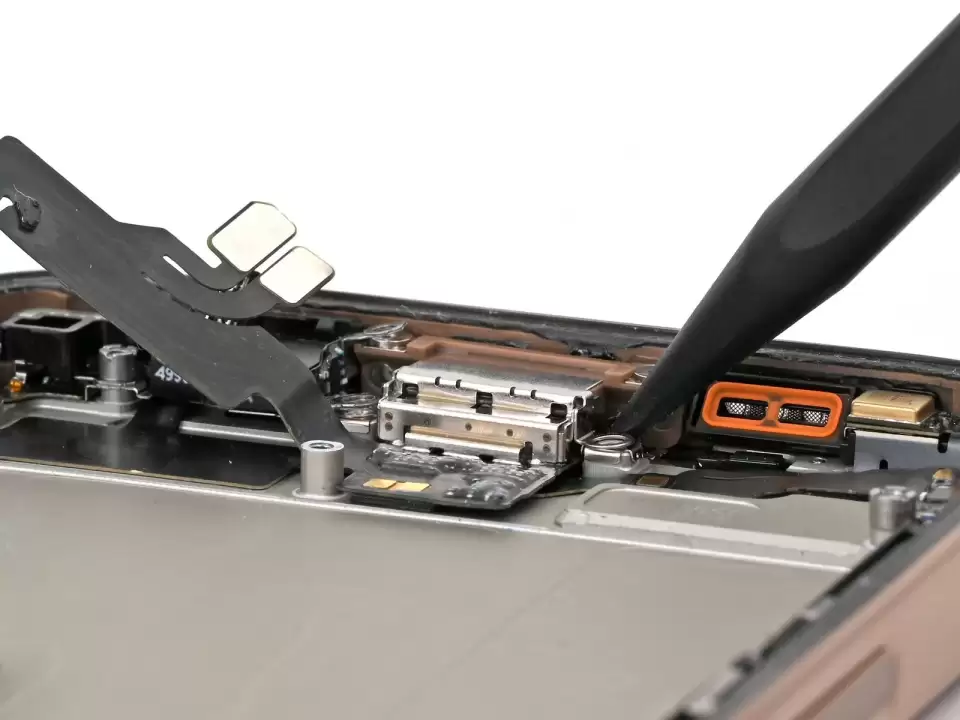

Bước 46 — Chân sạc có gioăng keo dán kín nó với đáy và mép khung máy. Nó cũng được kẹp sau hai ngạnh, ngăn không cho kéo chân sạc ra khỏi khung máy. Chèn đầu nhọn của spudger dưới một bên của chân sạc. Nạy nhẹ lên để tách gioăng và nhấc chân sạc lên.

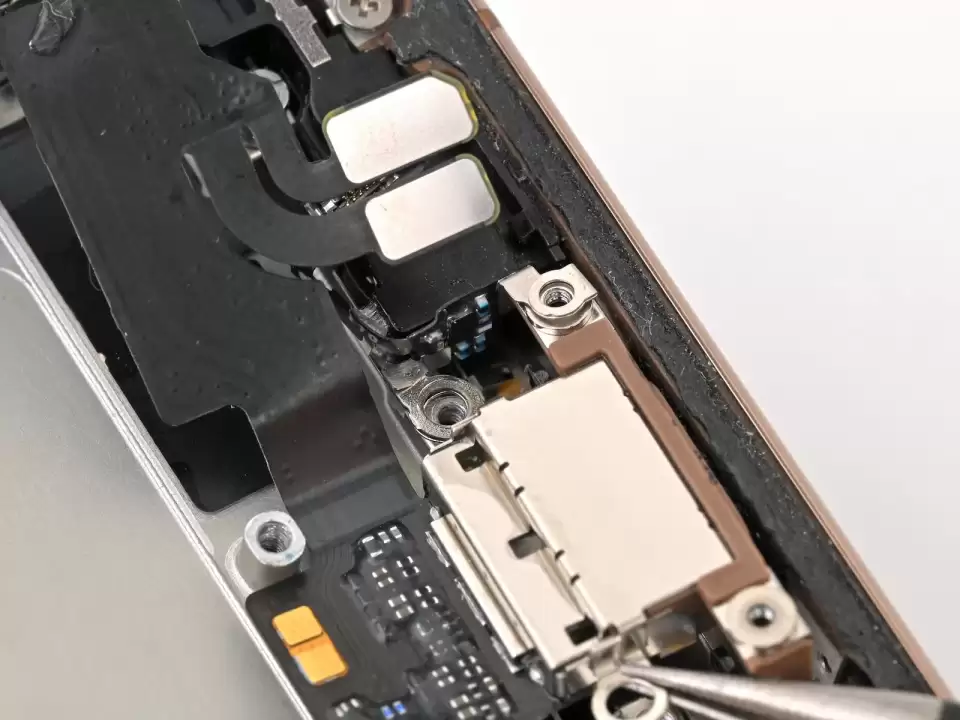

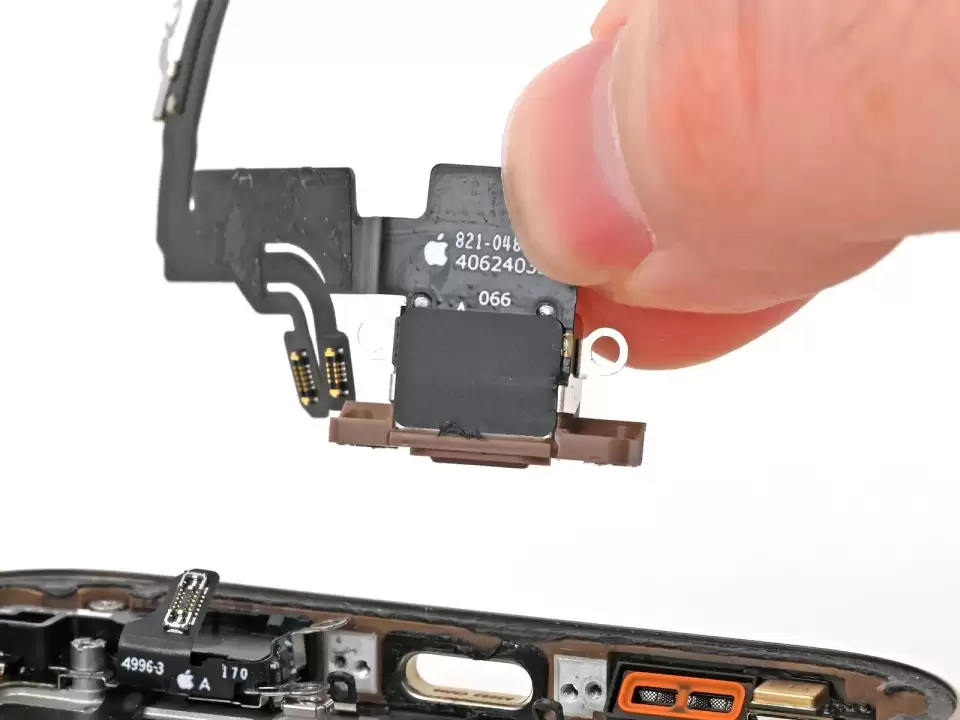

Bước 47 — Không kéo chân sạc thẳng ra khỏi lỗ trên khung máy. Có hai ngạnh giữ nó tại chỗ. Kéo chân sạc ra xa khỏi micro. Tháo chân sạc.

Bước 48 — Chúc mừng đã hoàn thành tháo máy! Các bước còn lại sẽ hướng dẫn lắp ráp lại iPhone. Một số ảnh lắp ráp cho thấy model Pro Max nhưng quy trình đúng cho bản Pro.

Nhiều trường hợp chỉ cần vệ sinh cổng là sạc lại bình thường. Khi đó cửa hàng sẽ không thay linh kiện.

Cam kết khi thay chân sạc

• Kiểm tra máy và báo nguyên nhân, phương án trước khi sửa; khách đồng ý mới thực hiện.
• Linh kiện đối chiếu đúng model, nói rõ loại linh kiện sử dụng trước khi thay.
• Thử lại các chức năng liên quan cùng khách trước khi bàn giao.
• Không yêu cầu mật khẩu Apple Account hay mã xác minh; khách tự mở khóa khi cần thử máy.
• Bảo hành theo chính sách cửa hàng và theo từng loại linh kiện, ghi rõ khi nhận máy.
• Không thay chân sạc khi vệ sinh cổng đã khắc phục được lỗi.

Lưu ý sau khi thay

Cắm và rút cáp thẳng, nhẹ nhàng; không kéo dây khi rút. Tránh để máy trong túi có nhiều bụi vải, và không cắm sạc khi cổng còn ẩm. Dùng cáp, củ sạc đạt chuẩn để bảo vệ cổng và mạch sạc.

Câu hỏi thường gặp

iPhone sạc chập chờn có phải thay chân sạc ngay?

Không. Nhiều trường hợp chỉ do bụi trong cổng; cần vệ sinh và thử lại trước.

Thay chân sạc có ảnh hưởng mic không?

Trên nhiều đời máy, mic dưới đáy nằm cùng cụm chân sạc, nên sẽ được thử lại sau khi thay.

Thay chân sạc rồi vẫn không nhận sạc là do đâu?

Có thể do pin, IC sạc hoặc mạch trên bo. Cần kiểm tra thêm để xác định.

Thay chân sạc có mất dữ liệu không?

Thông thường không, vì không can thiệp vào bộ nhớ. Dù vậy vẫn nên sao lưu trước khi sửa.
