Thay kính camera Samsung Galaxy S20 đến S26 Ultra

Kính camera lớn dòng S cần thay cẩn thận

Dòng Galaxy S dùng kính camera sau lớn, cụm camera nhiều ống kính đặt trên lưng máy. Khi kính camera nứt, vỡ, trầy xước sau khi rơi, ảnh chụp bị mờ, lóa, đốm. Thay kính camera dòng S phải vệ sinh sạch bụi quanh cụm camera, tránh bụi lọt vào ống kính, dán keo kín khít.

Quy trình thay kính camera tại Sửa điện thoại 24h

Tháo kính vỡ cẩn thận, tránh tác động cụm camera. Vệ sinh sạch bụi, keo cũ quanh cụm camera. Dán kính mới đúng form máy, ép keo kín khít, kiểm tra không cấn, không hở viền. Test chụp ảnh đủ chế độ trước khi bàn giao.

Lưu ý sau khi thay

Dùng ốp lưng để bảo vệ kính camera mới, tránh rơi và va đập mạnh. Không để máy ở nơi nhiều bụi sau khi thay kính.

Cam kết cửa hàng

Kiểm tra miễn phí, báo giá trước khi sửa, linh kiện rõ nguồn gốc, bảo hành theo chính sách cửa hàng.

Model áp dụng

Galaxy S20, Galaxy S20+, Galaxy S20 Ultra, Galaxy S20 FE, Galaxy S21, Galaxy S21+, Galaxy S21 Ultra, Galaxy S21 FE, Galaxy S22, Galaxy S22+, Galaxy S22 Ultra, Galaxy S23, Galaxy S23+, Galaxy S23 Ultra, Galaxy S24, Galaxy S24+, Galaxy S24 Ultra, Galaxy S25, Galaxy S25+, Galaxy S25 Ultra, Galaxy S26 Ultra.

Liên hệ

Hotline 0583.888882 — 24 Ngõ 70 Thái Hà, Đống Đa, Hà Nội.

Quy trình thay kính camera (theo hướng dẫn iFixit)

Minh họa theo hướng dẫn thay camera sau Samsung Galaxy S25 Ultra của iFixit (mã 204797) — cụm camera mà kính camera che phủ.

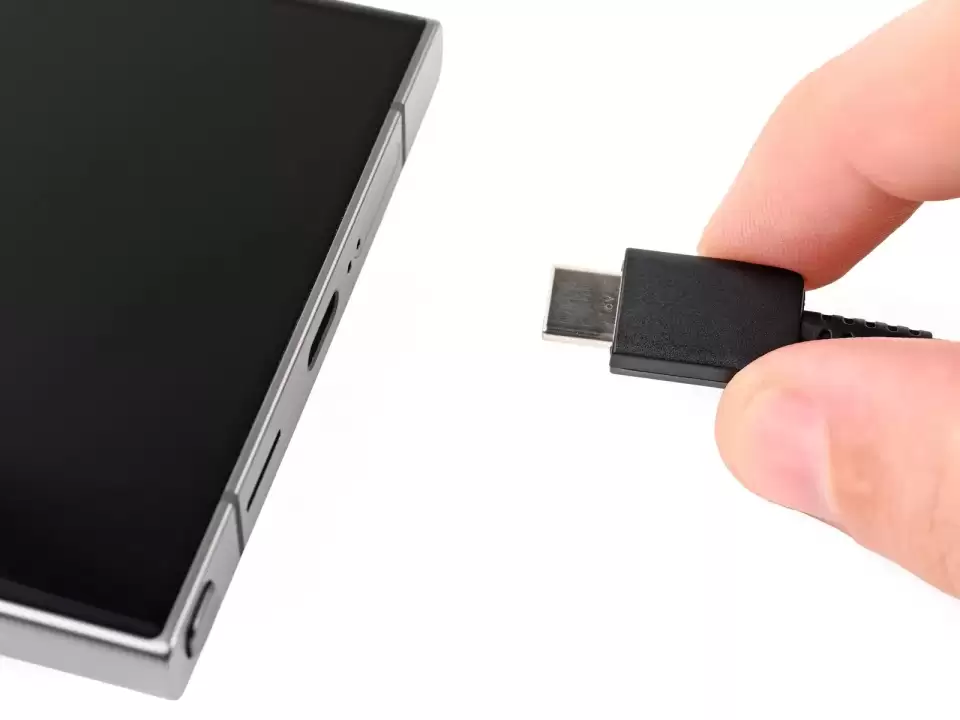

Bước 1 — Để pin xả xuống dưới 25% trước khi bắt đầu sửa — pin lithium-ion đã sạc đầy có thể bắt lửa nếu bị hỏng. Rút mọi cáp khỏi máy. Nhấn giữ phím nguồn và nút giảm âm lượng rồi chọn Tắt nguồn để tắt máy hoàn toàn.

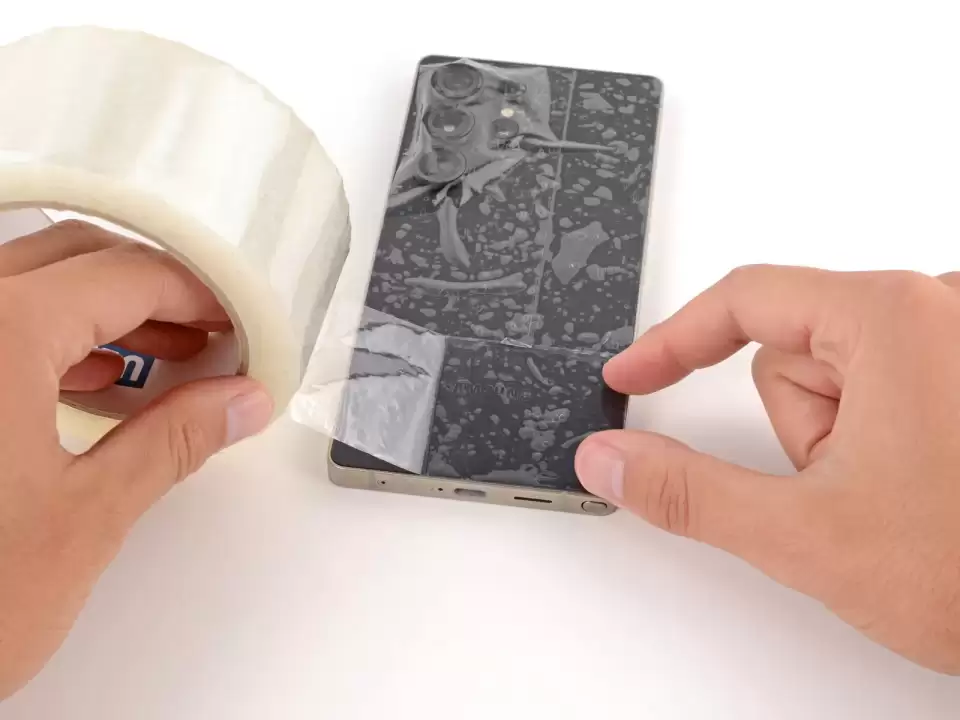

Bước 2 — Mảnh kính vỡ có thể gây khó khăn khi tháo máy — hoặc tệ hơn là gây thương tích. Nếu mặt lưng của máy bị nứt, làm theo bước này. Dán các dải băng keo lên mặt kính nứt cho đến khi phủ kín hoàn toàn — việc này giúp giữ mảnh kính lại và để tay hút bám được. Đảm bảo có một dải băng keo duy nhất (không chồng lên nhau) chạy ngang mép dưới, đủ lớn để tay hút bám vào. Chỉ dán lên mặt kính — không dán băng keo lên khung máy. Nên đeo kính bảo hộ để bảo vệ mắt khỏi mảnh kính văng ra trong lúc sửa.

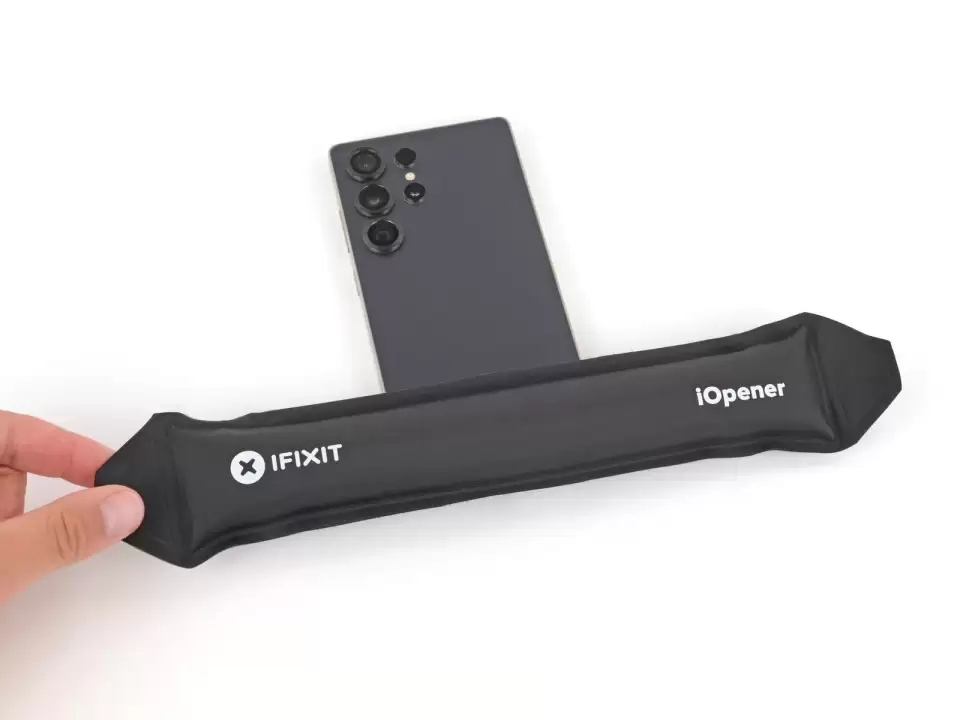

Bước 3 — Keo dán giữ mặt lưng với khung máy. Hâm nóng mặt lưng làm mềm keo, giúp tách ra dễ hơn. Làm nóng iOpener rồi áp lên mép dưới của mặt lưng trong 2 phút. Hoặc có thể dùng máy sấy tóc hoặc súng nhiệt để hâm nóng mặt lưng. Dùng súng nhiệt sai cách có thể làm hỏng màn hình và/hoặc pin — làm theo hướng dẫn cẩn thận.

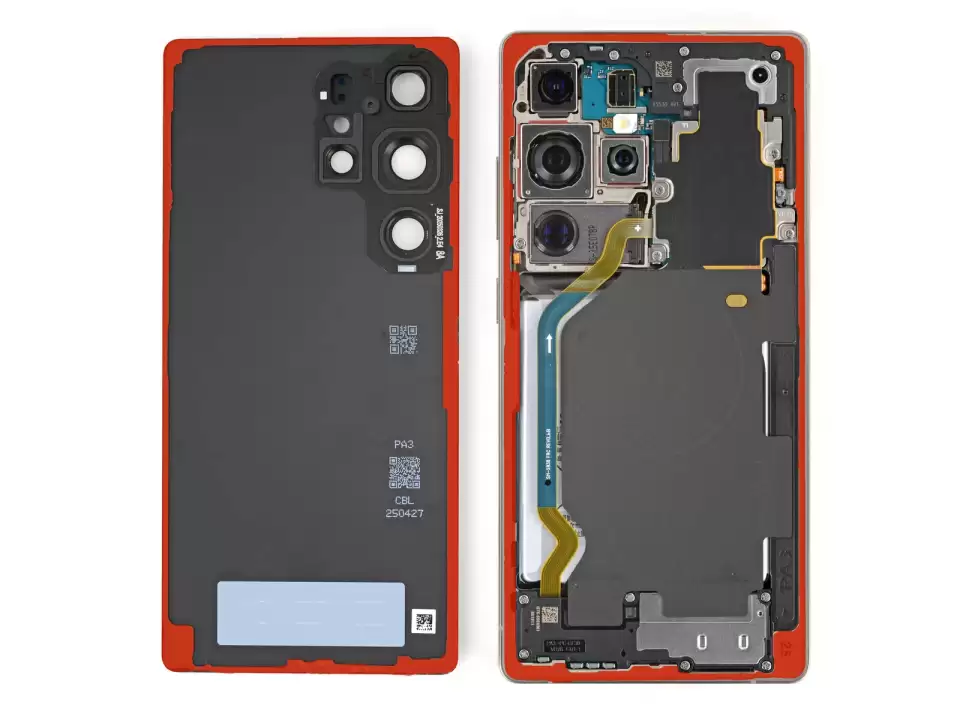

Bước 4 — Trong lúc chờ mặt lưng nóng lên, lưu ý về keo dán của nó: mặt lưng được giữ bằng keo quanh chu vi của khung máy. Dùng ảnh này làm tham chiếu khi tách keo. Chỉ chèn dụng cụ hơi sâu dưới mặt lưng gần camera để tránh làm hỏng camera.

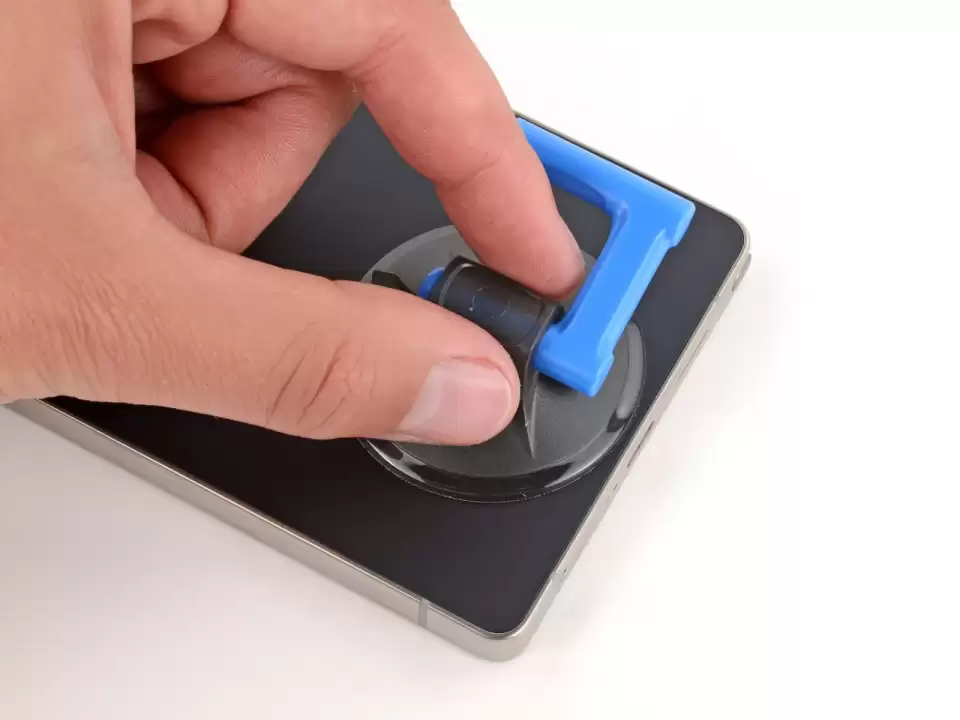

Bước 5 — Gắn tay hút vào giữa mép dưới của mặt lưng, càng sát mép càng tốt.

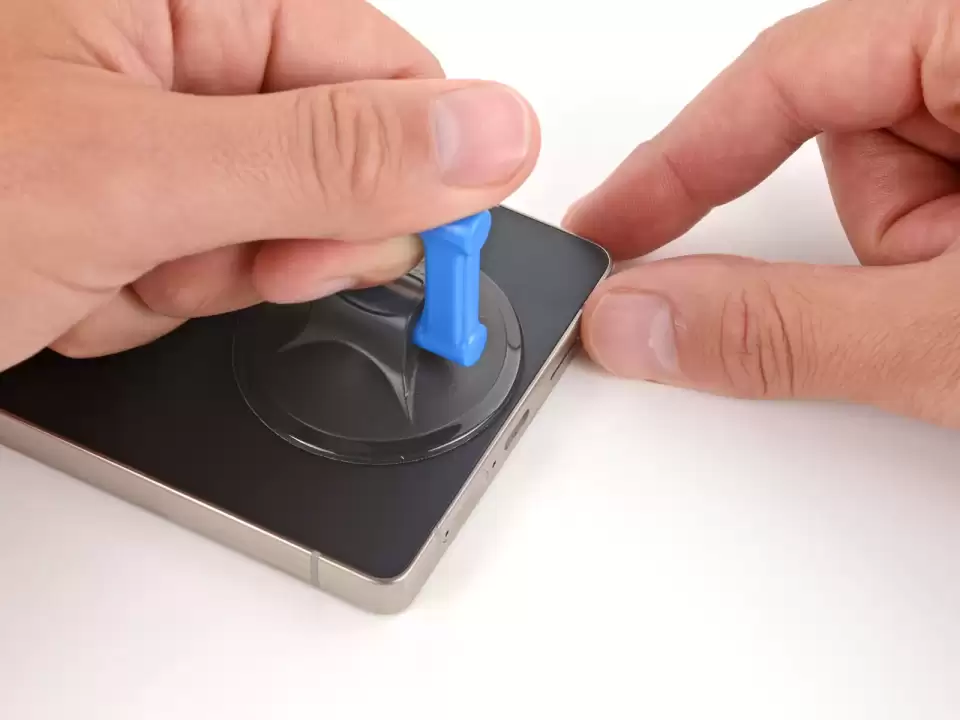

Bước 6 — Nhấc tay hút lên với lực mạnh và đều cho đến khi xuất hiện khe hở giữa kính lưng và khung máy. Dùng các ngón tay của bàn tay đang nhấc để giữ máy xuống, hoặc giữ khung máy bằng tay còn lại — cẩn thận, máy có thể đang nóng. Chèn đầu miếng nạy vào khe hở.

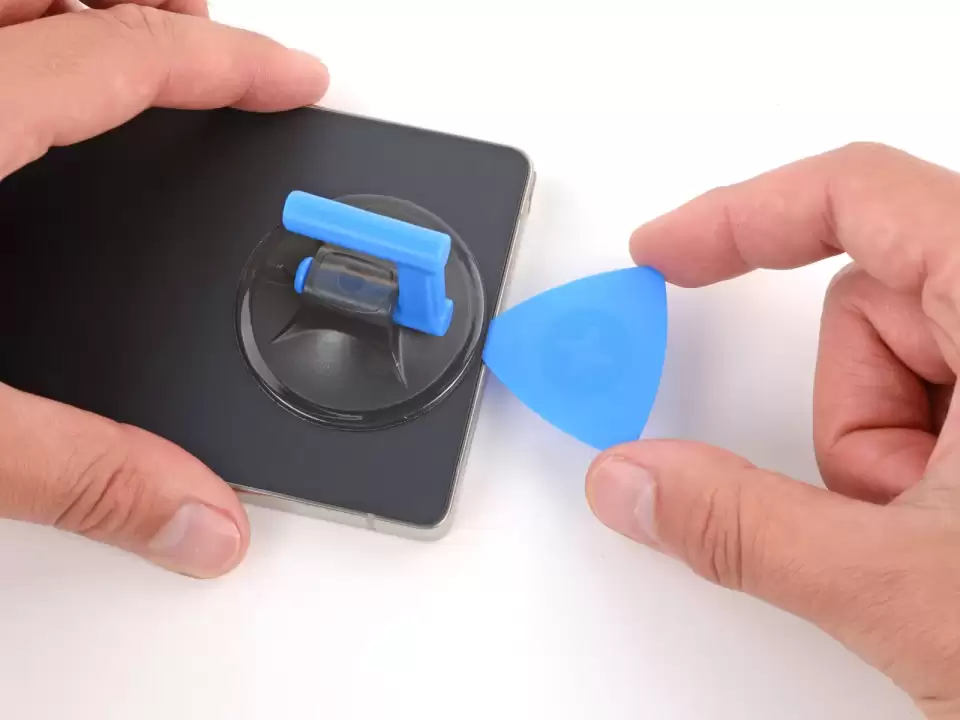

Bước 7 — Nếu mặt lưng vẫn dính chặt ở bất cứ điểm nào khi tách keo, hâm nóng lại khu vực đó rồi thử lại. Trượt miếng nạy dọc mép dưới để tách keo.

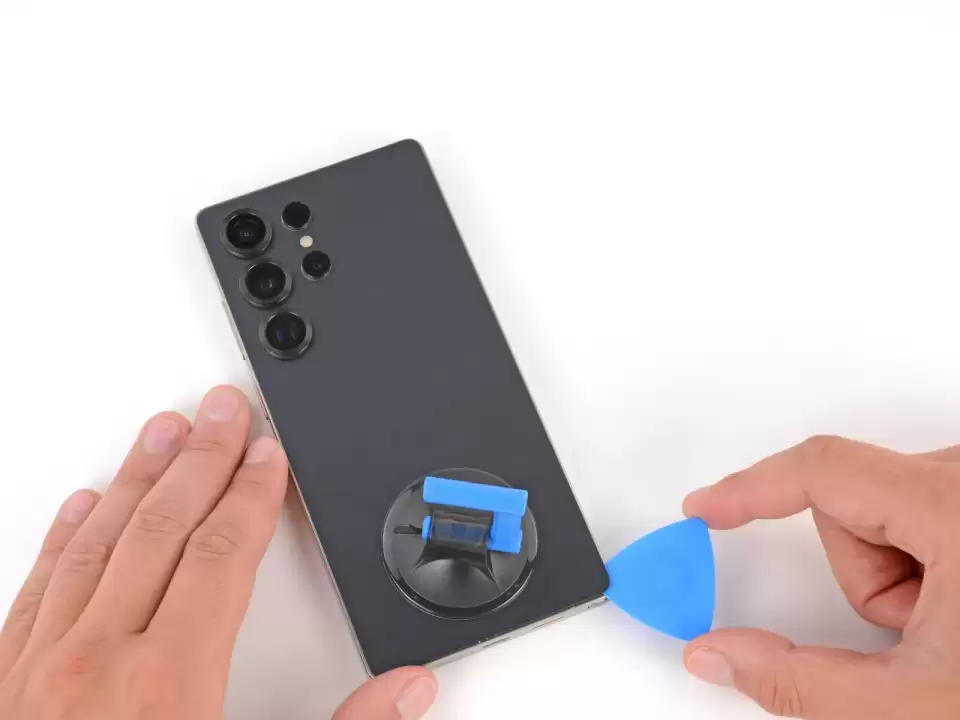

Bước 8 — Trượt miếng nạy quanh góc dưới bên phải và lên dọc mép phải để tách keo.

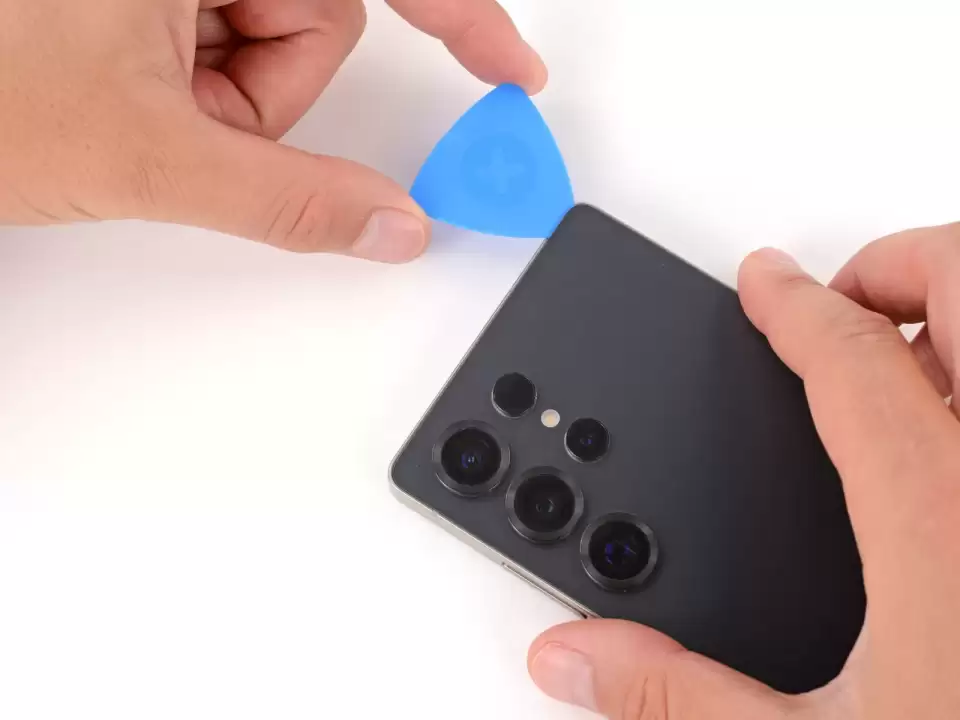

Bước 9 — Trong hai bước tiếp theo, chỉ chèn miếng nạy hơi sâu (vài mm) gần camera để tránh làm hỏng camera. Trượt miếng nạy quanh góc trên bên phải và dọc mép trên để tách keo.

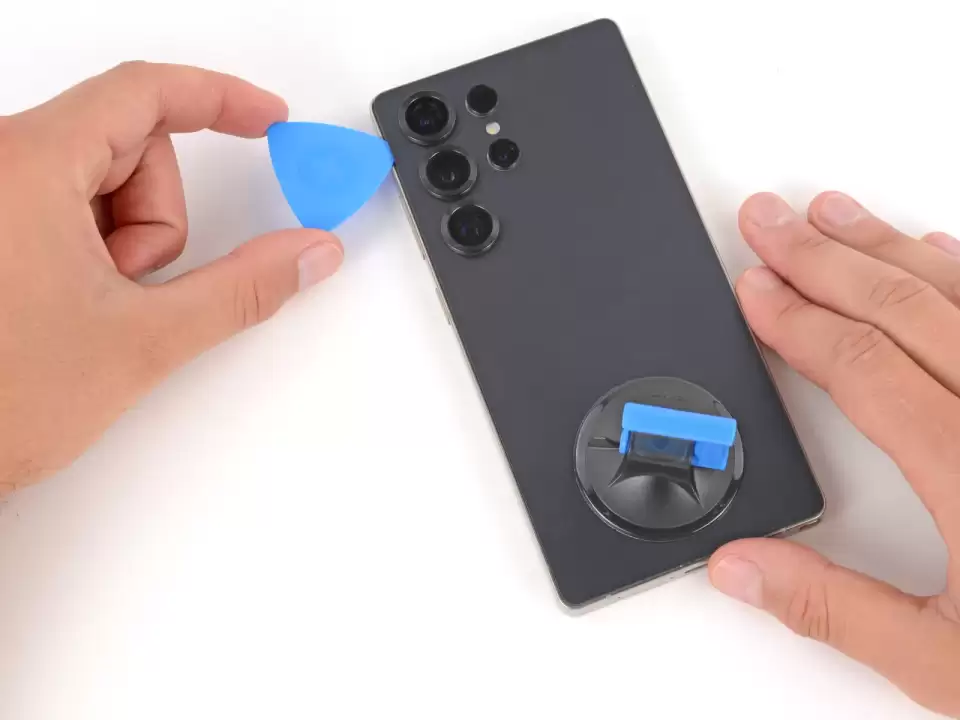

Bước 10 — Trượt miếng nạy quanh góc trên bên trái và xuống dọc mép trái để tách keo.

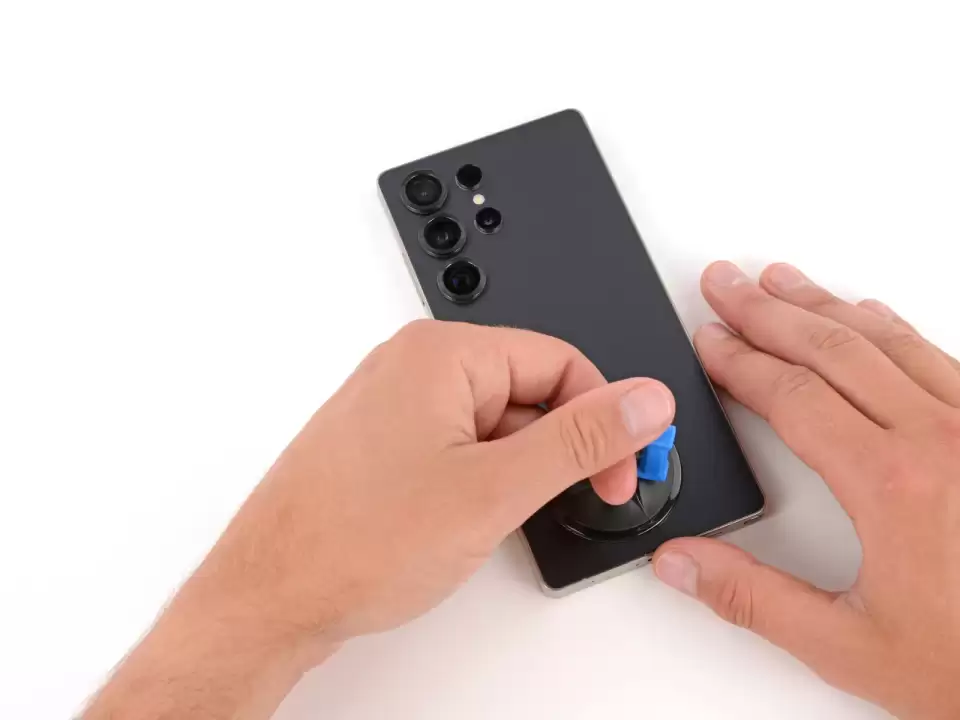

Bước 11 — Dùng tay hút nhấc và tháo mặt lưng. Nếu mặt lưng vẫn dính, quay lại quanh chu vi bằng miếng nạy để tách keo còn sót. Khi lắp lại: đây là điểm tốt để bật nguồn máy và kiểm tra mọi chức năng trước khi dán kín máy lại. Nhớ tắt nguồn hoàn toàn trước khi tiếp tục làm. Kiểm tra camera sau xem có vết bẩn không và lau nhẹ bằng khăn sạch không xơ nếu cần. Keo mặt lưng thay thế sẽ dán vào khung máy hoặc mặt lưng. Dựa vào các đường cắt và đường viền để xem keo khớp với bên nào nhất.

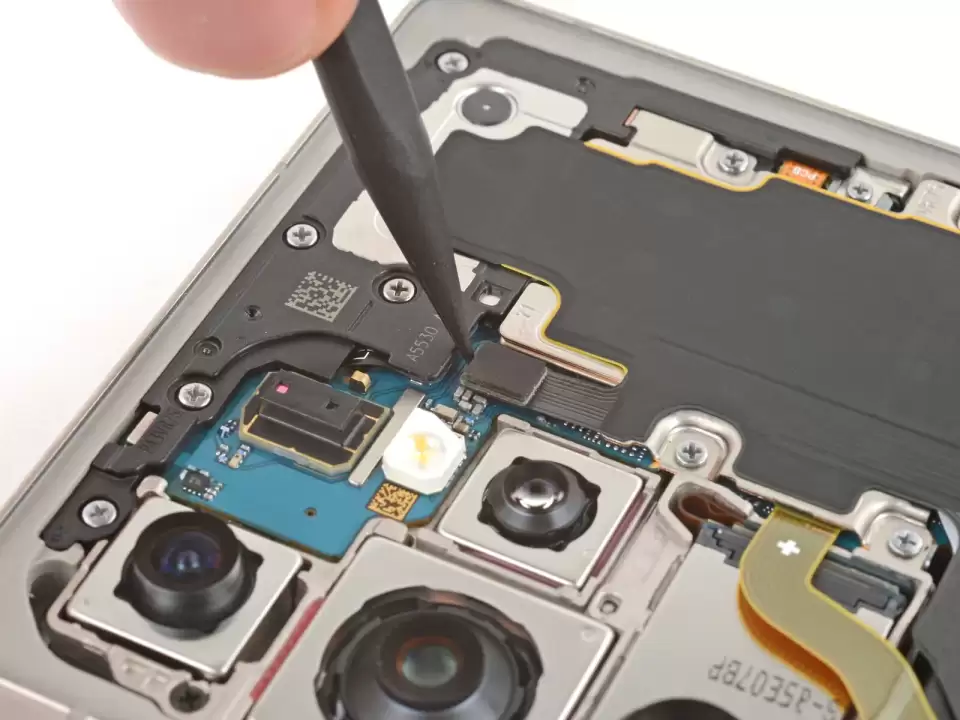

Bước 12 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của cuộn sạc không dây.

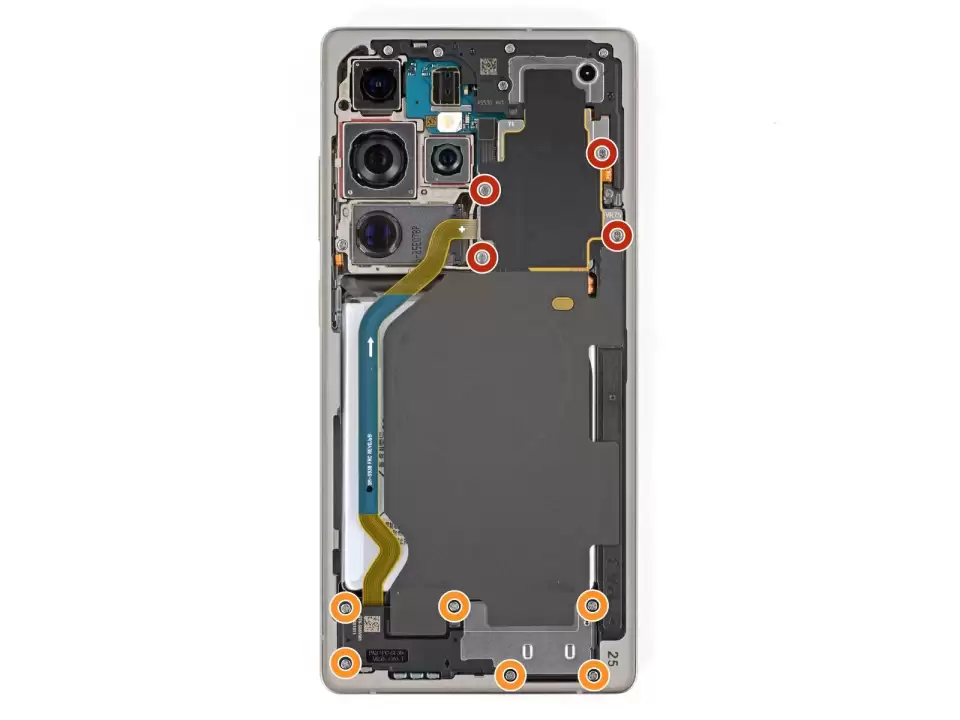

Bước 13 — Trong suốt quá trình sửa, ghi nhớ từng con ốc và lắp lại đúng vị trí ban đầu để tránh làm hỏng máy. Dùng tua vít Phillips tháo 10 ốc giữ cụm cuộn sạc không dây và loa ngoài: 4 ốc dài 3.5 mm giữ cuộn sạc không dây, 6 ốc dài 3.5 mm giữ loa ngoài.

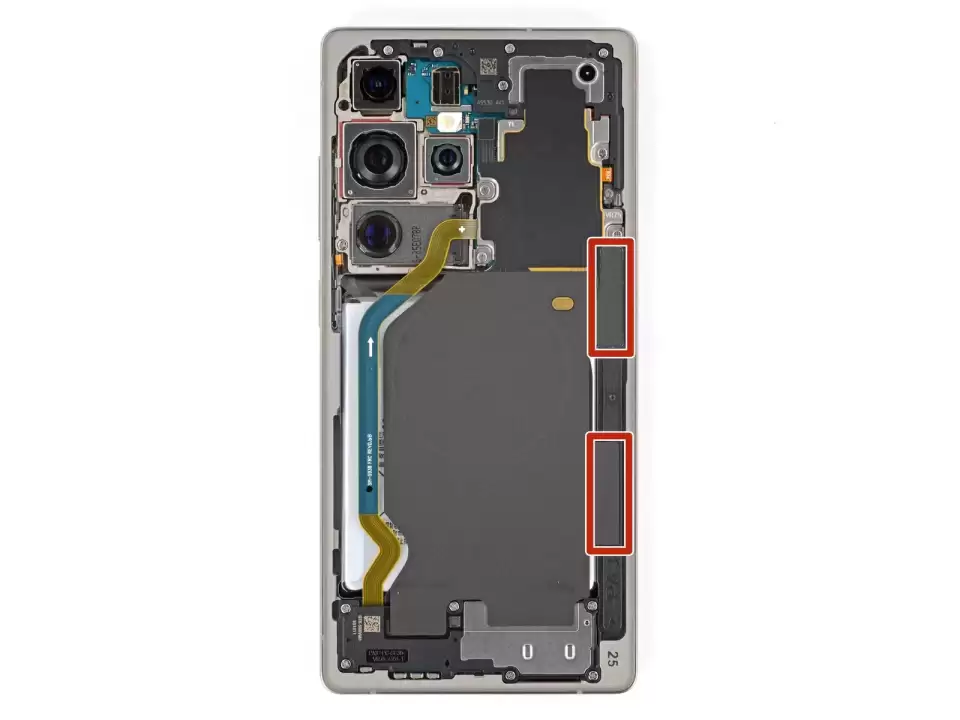

Bước 14 — Hai tab ở phía phải của cuộn sạc không dây được giữ bằng keo nhẹ. Làm nóng iOpener rồi áp lên các tab trong một phút để làm mềm keo.

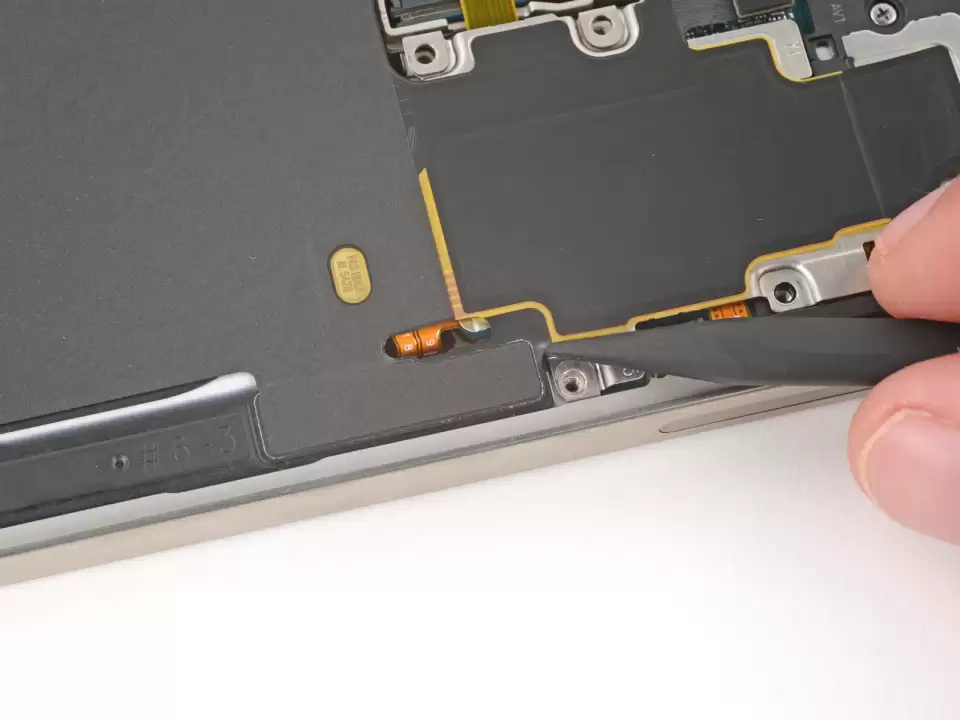

Bước 15 — Trong hai bước tiếp theo, cẩn thận không làm thủng hoặc móp pin vì pin có thể rò rỉ hóa chất nguy hiểm hoặc bắt lửa. Không dùng dụng cụ sắc nhọn hoặc kim loại. Các tab rất mỏng manh. Nếu cảm thấy tab có thể bị rách, hâm nóng thêm rồi thử lại. Nhẹ nhàng trượt đầu nhọn của spudger dưới mép trên của tab trên và nhấc từ từ để tách nó. Có thể cần làm vài lần tab mới tách hẳn.

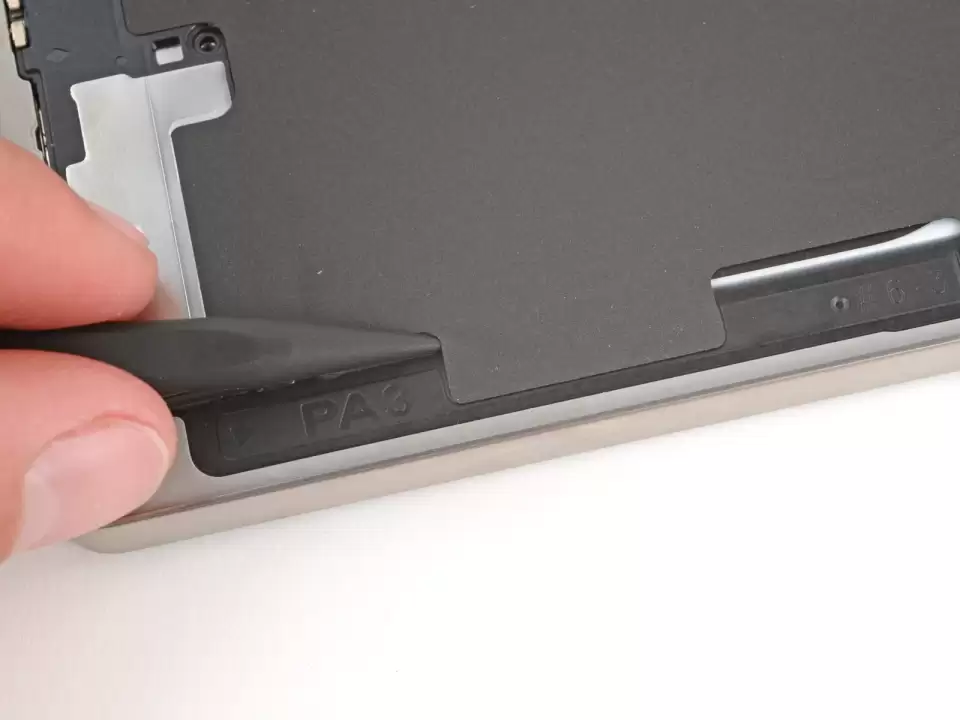

Bước 16 — Lặp lại bước trước để tách tab dưới, bắt đầu từ mép dưới.

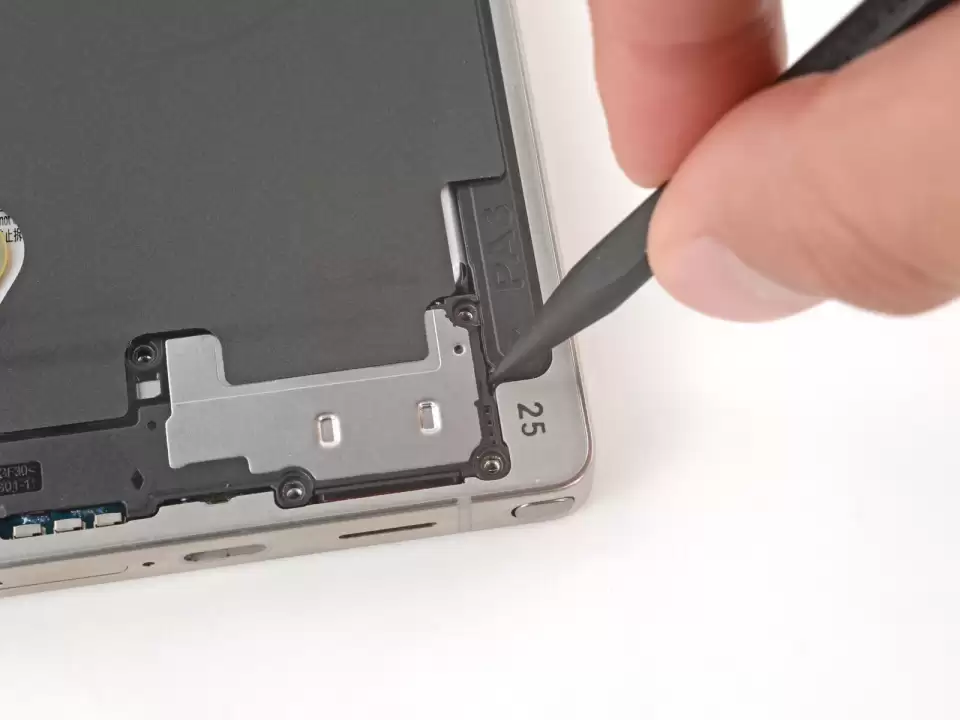

Bước 17 — Dùng đầu nhọn của spudger nạy lên phía phải của loa ngoài để mở ngàm. Khi lắp lại, ấn mạnh quanh chu vi của loa ngoài để các ngàm khớp vào.

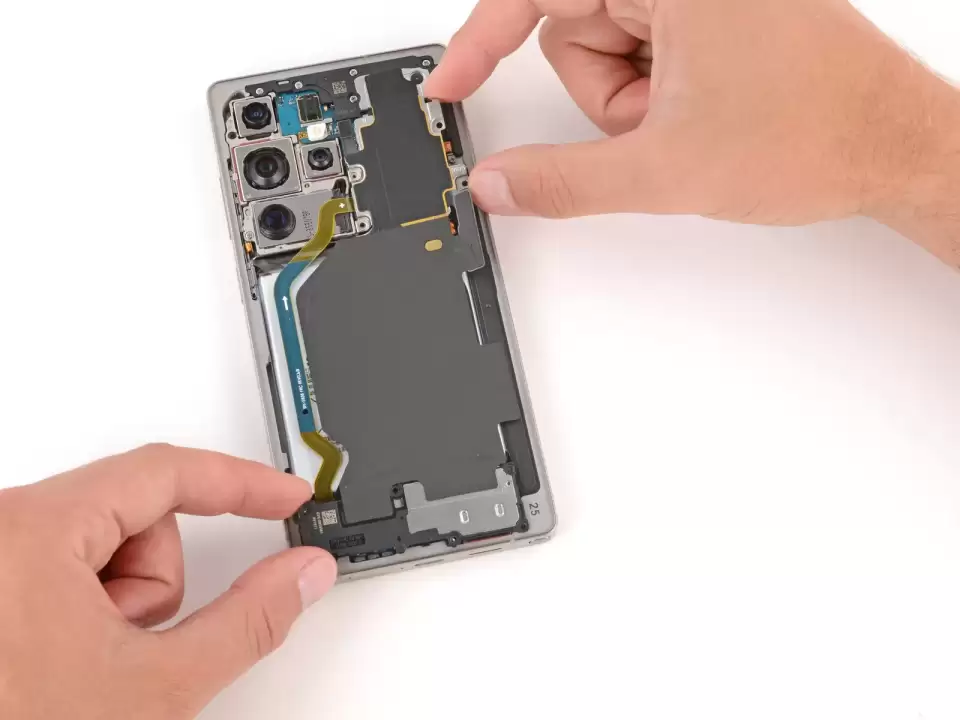

Bước 18 — Dùng hai tay tháo cụm cuộn sạc không dây và loa ngoài.

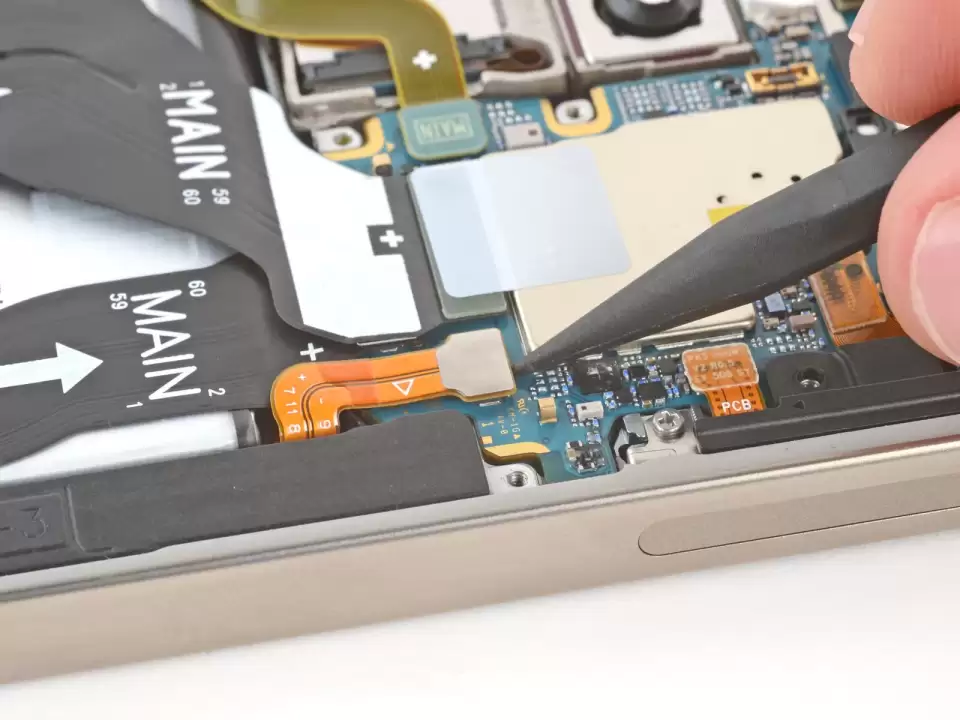

Bước 19 — Mỗi connector ấn đều có một mũi tên vàng tương ứng trên main cho biết đúng vị trí để nạy — rất tiện! Nạy sai vị trí có thể làm hỏng các linh kiện gắn trên bề mặt main vốn rất mỏng manh. Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của pin.

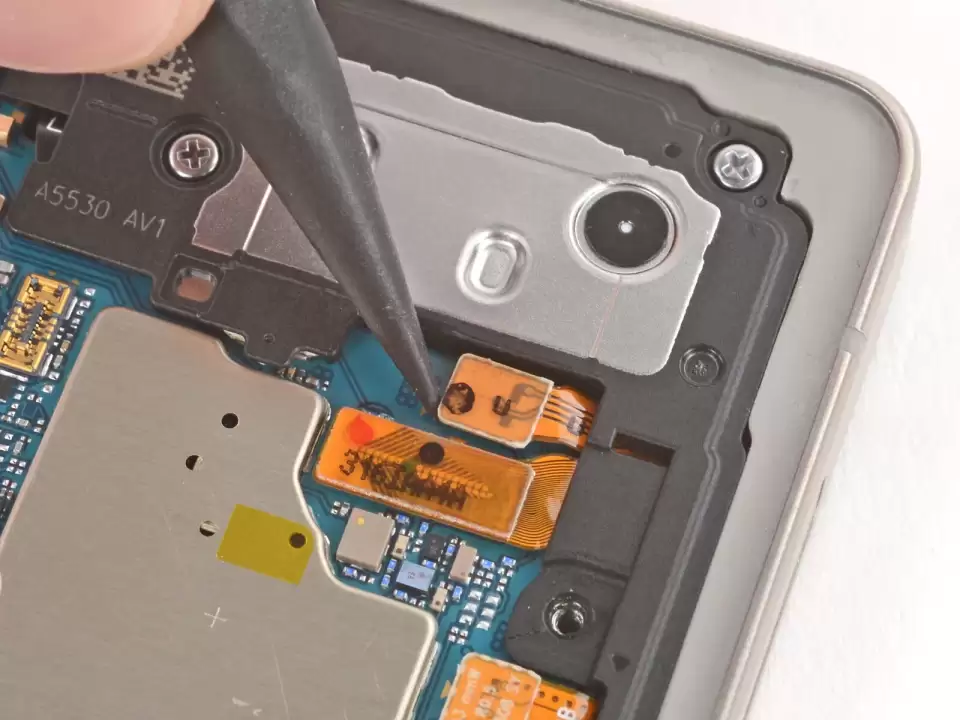

Bước 20 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của loa trong (connector ngắn ở trên cùng) khỏi phía trên bên phải của main.

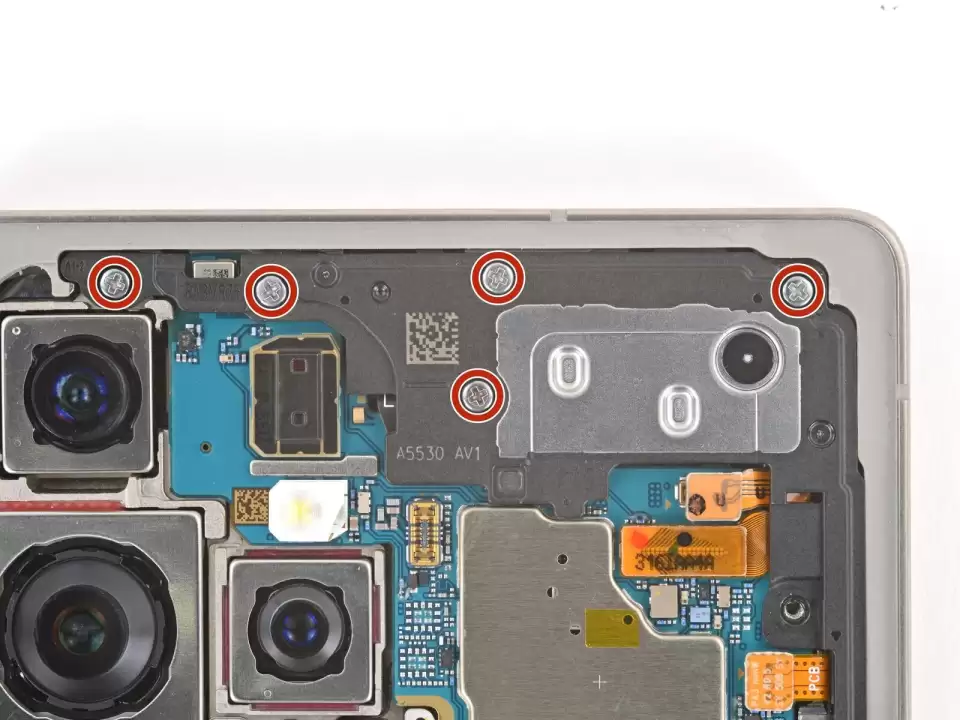

Bước 21 — Dùng tua vít Phillips tháo 5 ốc dài 3.5 mm giữ loa trong.

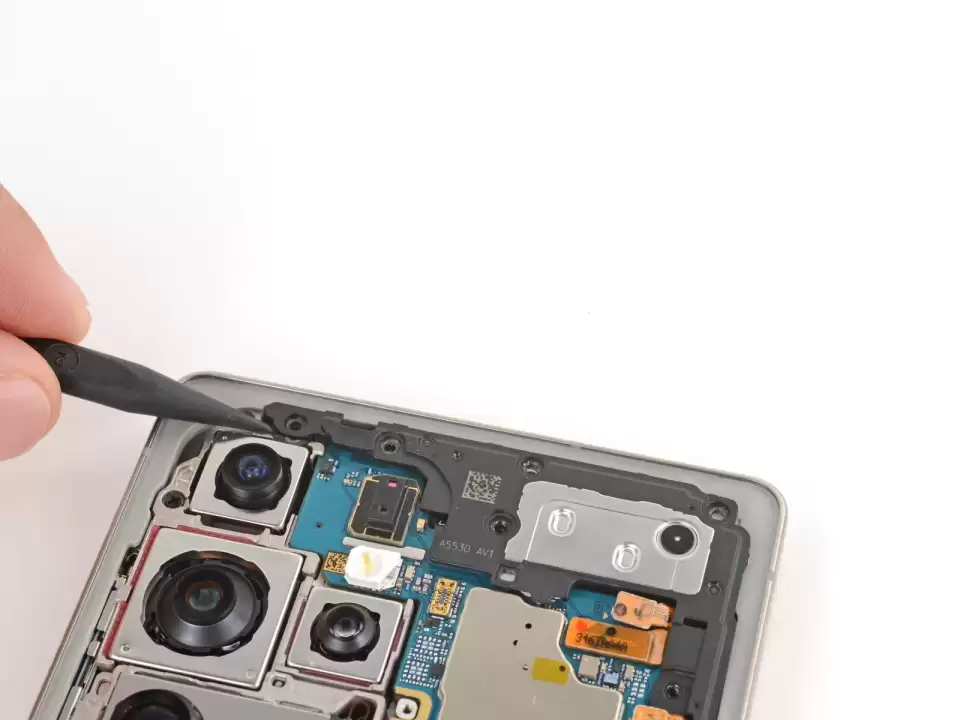

Bước 22 — Dùng đầu nhọn của spudger nhấc loa trong lên từ góc trên bên trái cho đến khi nó bung ngàm. Cẩn thận không làm xước camera bằng dụng cụ. Tháo loa trong. Khi lắp lại, ấn mạnh quanh chu vi của loa để các ngàm khớp vào. Cẩn thận không làm bẩn camera hoặc ấn vào các linh kiện gắn trên bề mặt main.

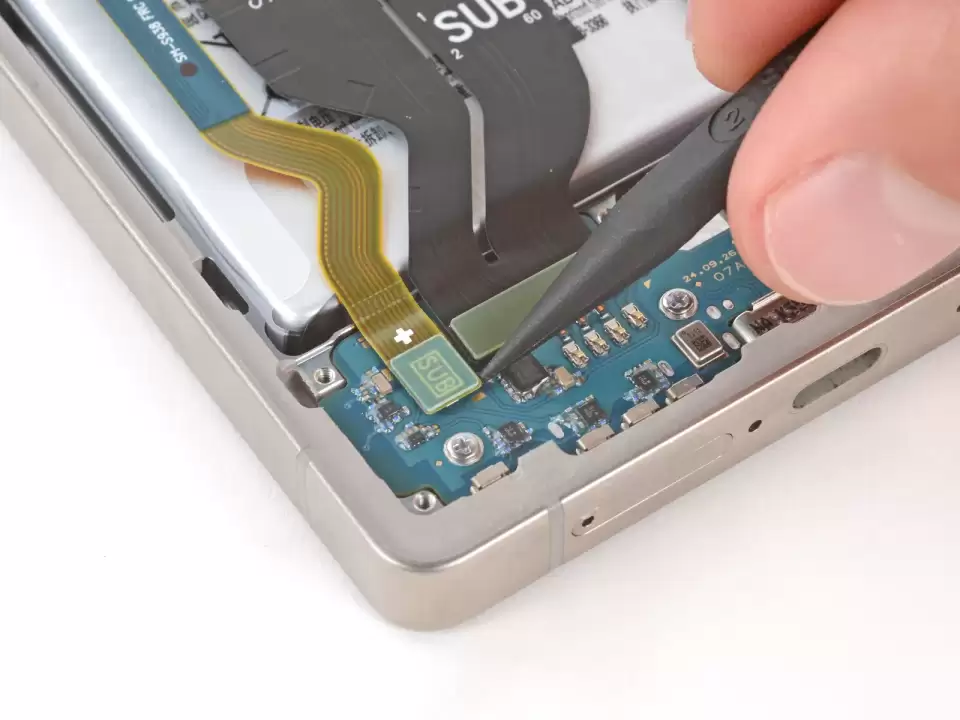

Bước 23 — Dùng đầu nhọn của spudger nạy lên để ngắt 2 connector ấn trên mép trên của bo mạch USB-C.

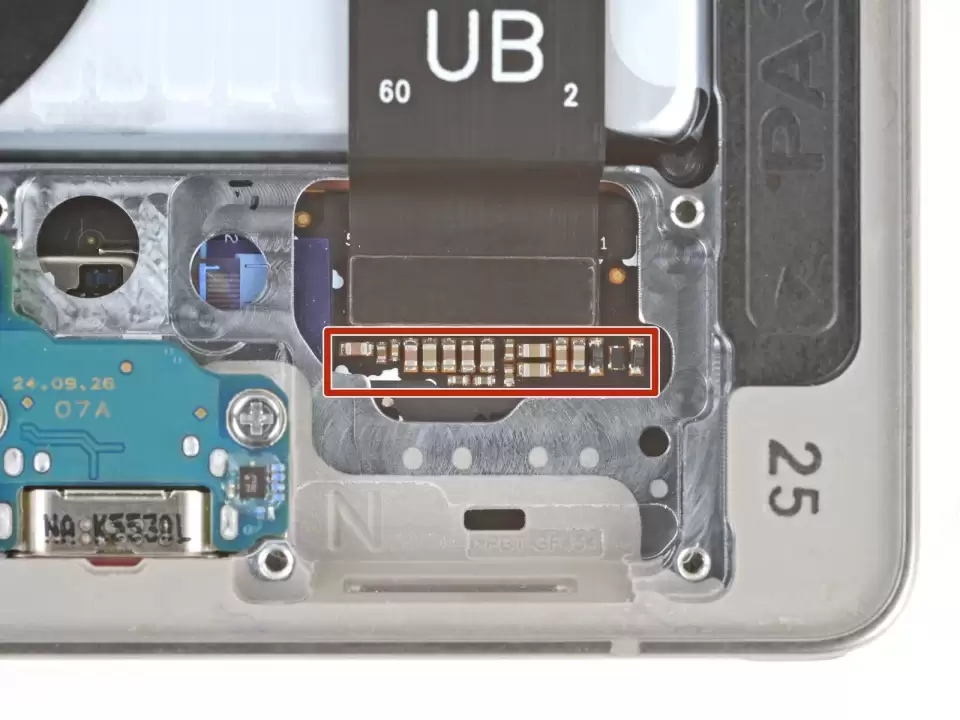

Bước 24 — Cẩn thận không cào vào các linh kiện nhỏ gắn trên bề mặt main quanh connector — chỉ nạy từ các mép ngắn để tránh làm hỏng. Dùng đầu nhọn của spudger ngắt connector ấn của cáp nối khỏi phía dưới bên phải của máy.

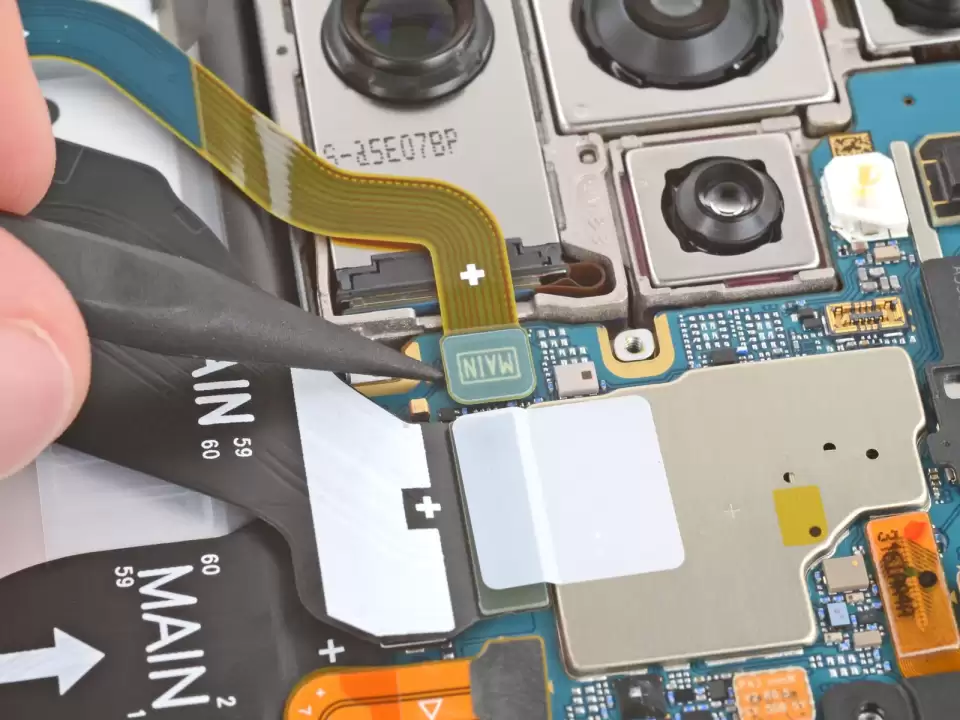

Bước 25 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của cáp nối bên trái nhất (dải cáp mảnh) khỏi main.

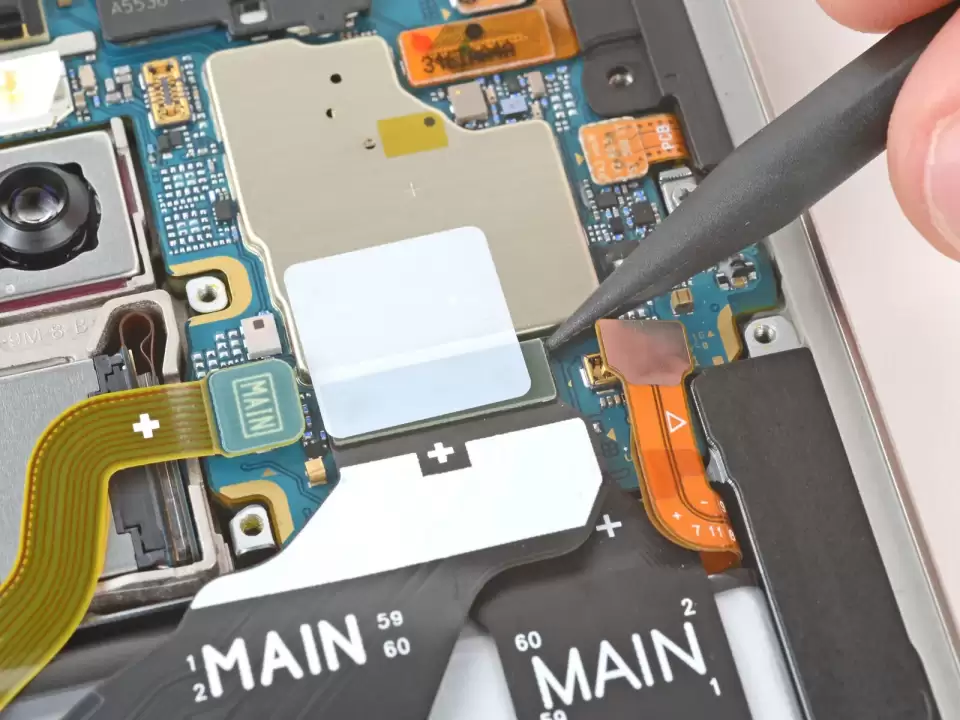

Bước 26 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn rộng, ngay bên phải connector vừa tháo. Chỉ nạy connector lên cho đến khi nó ngắt ra, nếu không có thể làm hỏng băng keo giữ nó.

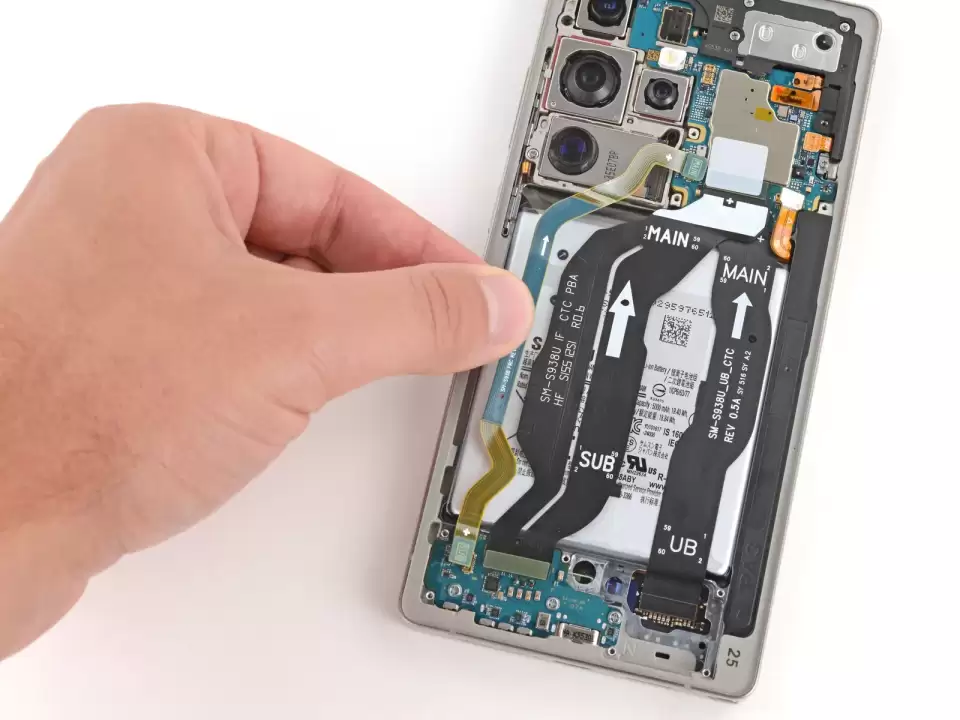

Bước 27 — Tháo cáp nối bên trái nhất.

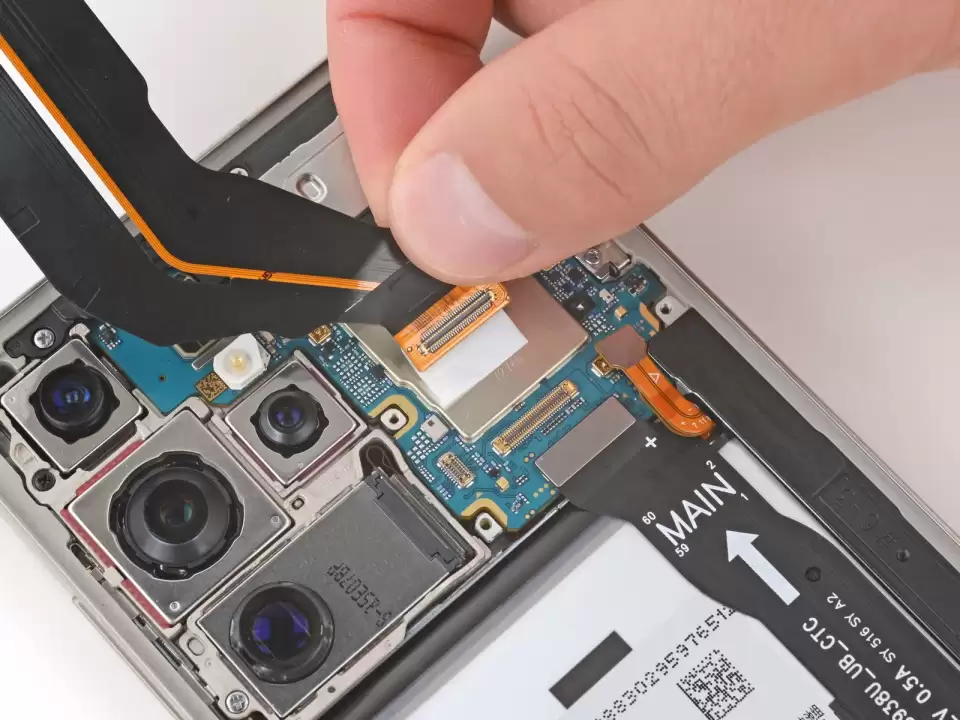

Bước 28 — Nắm cáp nối ở giữa (dải rộng nhất) ngay phía trên connector gần main rồi từ từ bóc lên và tháo ra.

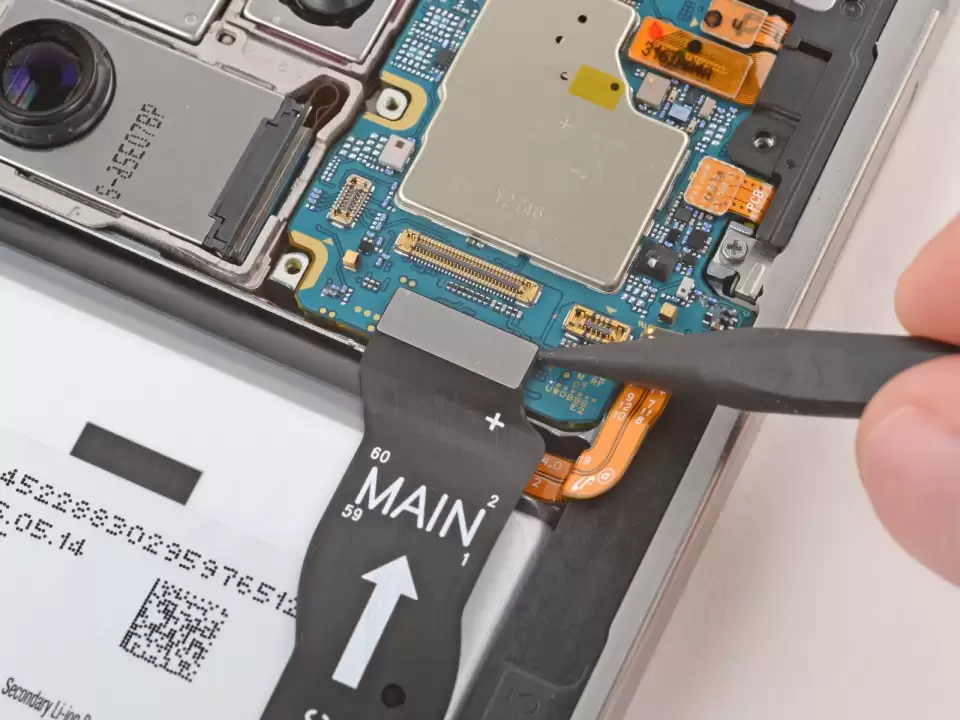

Bước 29 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của cáp màn hình khỏi main.

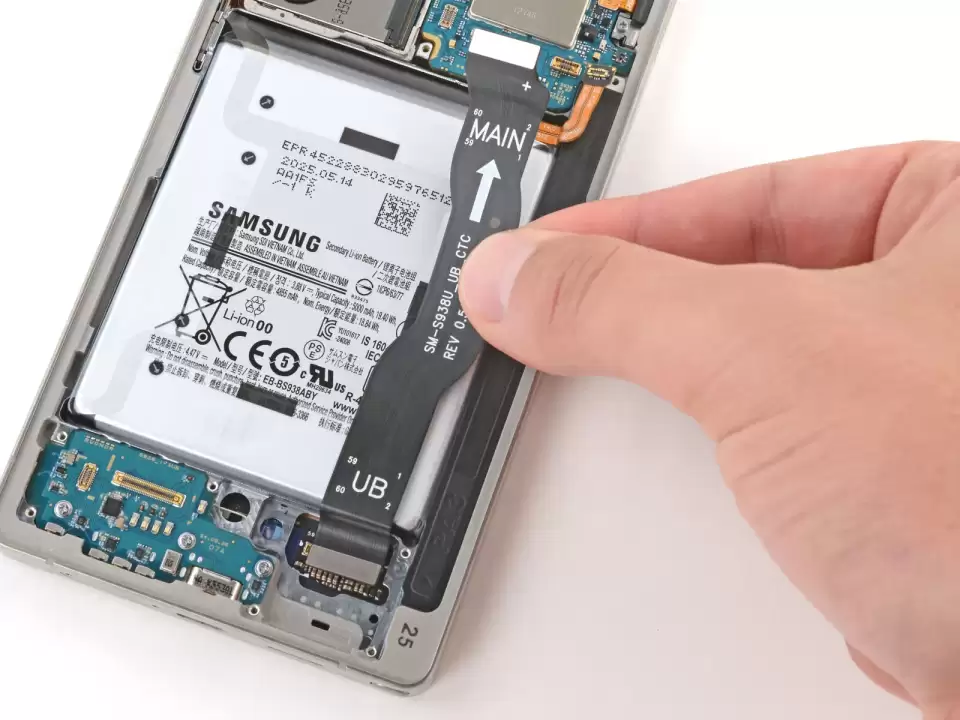

Bước 30 — Tháo cáp màn hình.

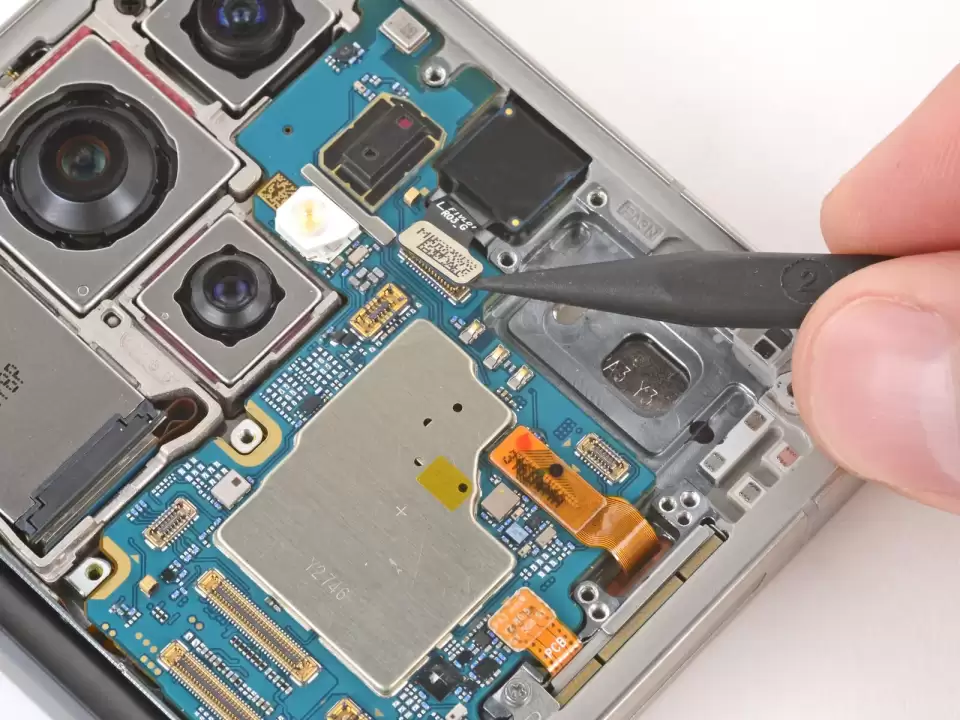

Bước 31 — Dùng đầu nhọn của spudger nạy lên để ngắt 3 connector ấn còn lại trên mép trên và mép phải của main.

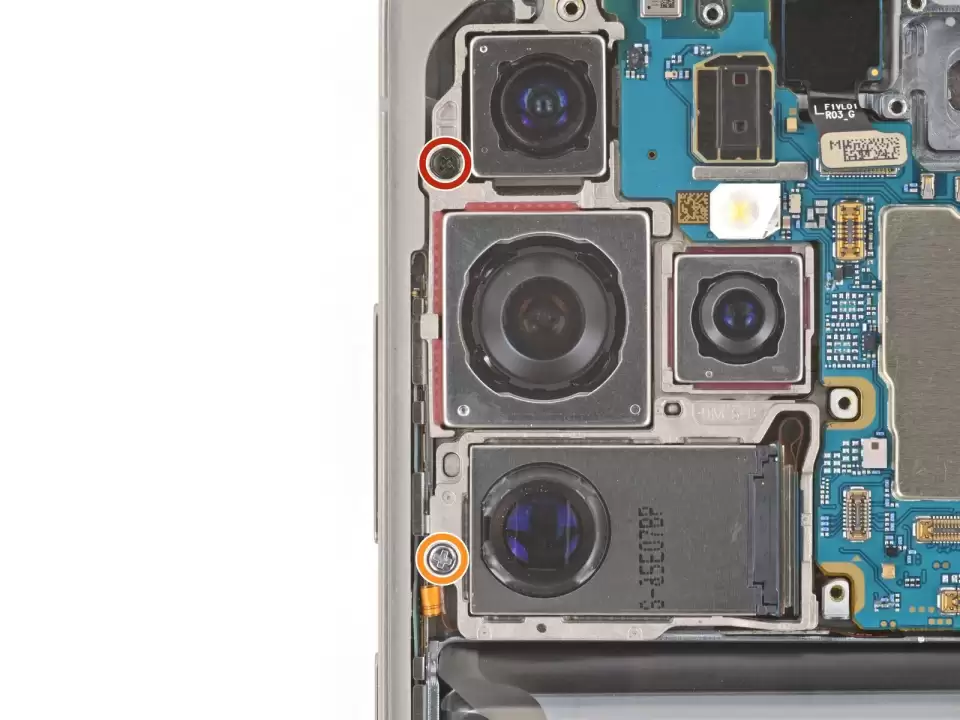

Bước 32 — Dùng tua vít Phillips tháo 2 ốc giữ camera: 1 ốc đen dài 4.0 mm, 1 ốc bạc dài 3.5 mm.

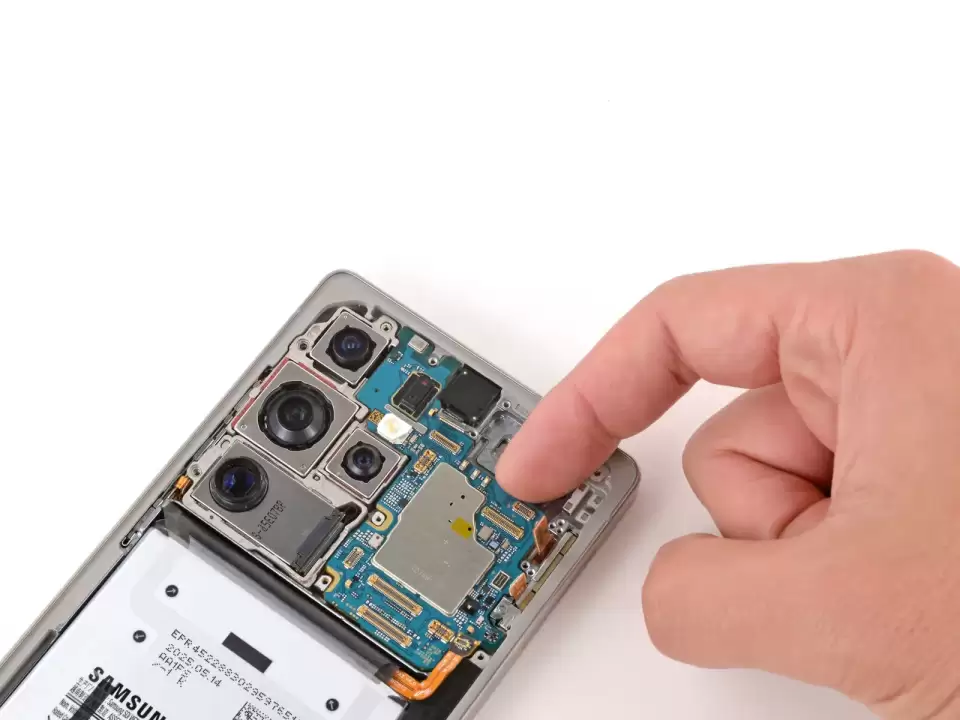

Bước 33 — Chỉ cầm main bằng các mép — không cầm vào camera — nếu không có thể làm hỏng connector và linh kiện gắn trên bề mặt main. Nhấc mép trên của main lên và tháo main ra, đảm bảo không cáp nào bị vướng. Khi lắp lại, trượt mép phải của main vào vị trí dưới các cáp trước khi đặt main xuống. Có thể cần giữ các cáp lên hoặc di chuyển chúng để không bị kẹt dưới main.

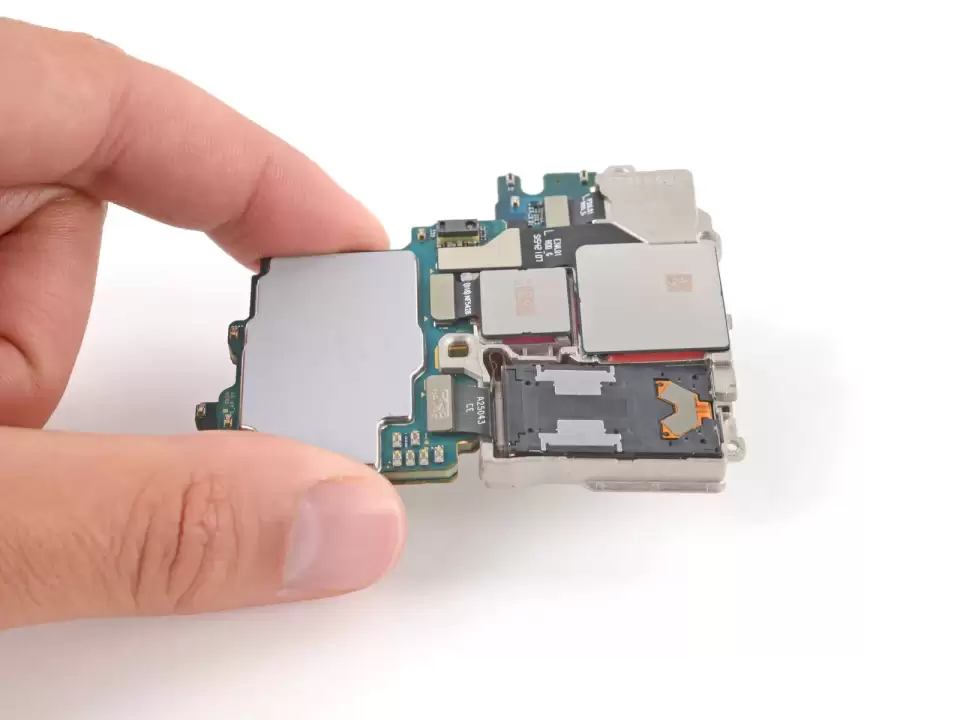

Bước 34 — Lật main lại và giữ nó hơi cao hơn mặt bàn trong lúc làm việc với camera — đừng ấn main xuống mặt bàn nếu không có thể làm hỏng linh kiện mỏng manh. Cẩn thận không làm xước hay làm bẩn camera vì chúng lộ ra ở mặt dưới của main.

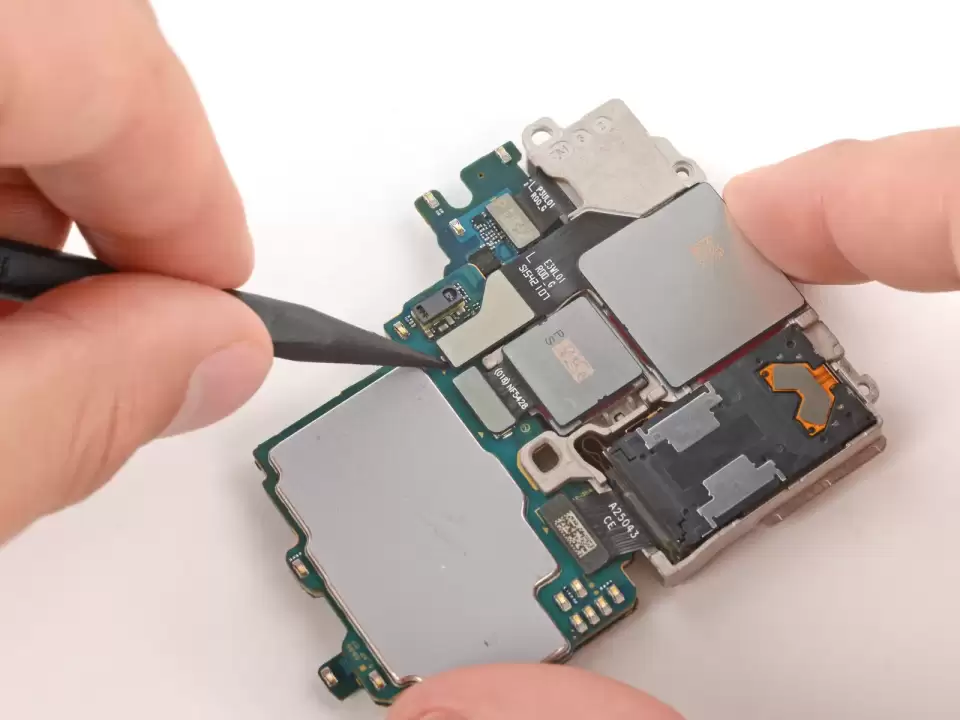

Bước 35 — Tháo camera từ trên xuống dưới vì chúng được gài vào nhau theo thứ tự. Dùng đầu nhọn của spudger nạy lên để ngắt 2 connector ấn phía trên của camera góc siêu rộng (trên cùng) và camera góc rộng (ngay dưới). Camera góc rộng và camera góc siêu rộng nối với nhau và phải tháo ra như một cụm.

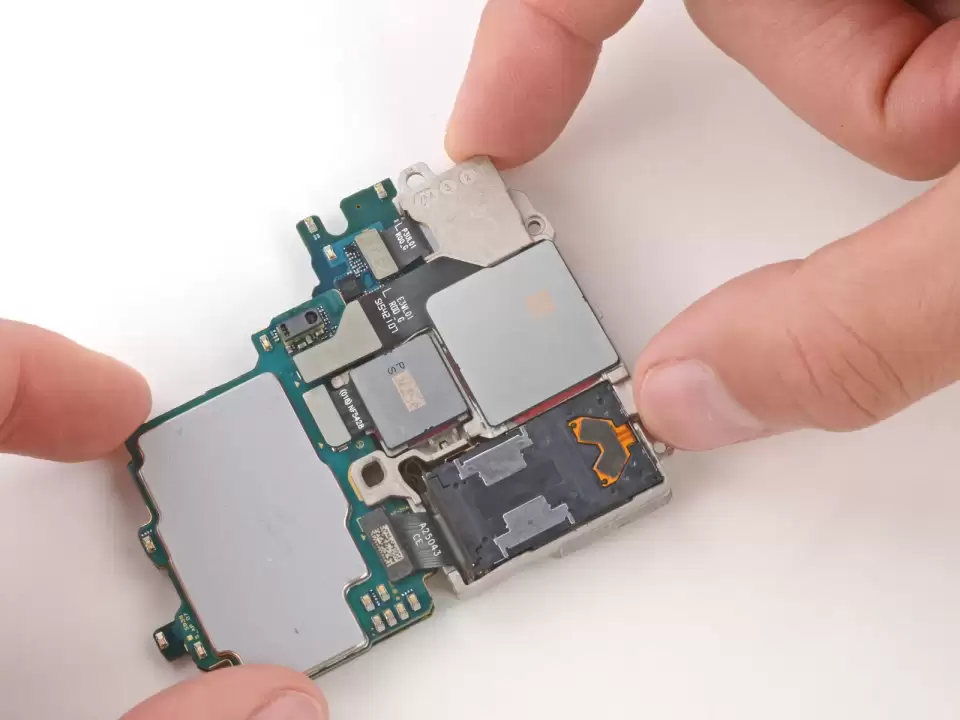

Bước 36 — Nhấc mép ngoài của cụm camera góc rộng và góc siêu rộng rồi trượt ra khỏi main để tháo chúng. Khi lắp lại: trượt camera vào vị trí với góc hơi chúc xuống trước khi nối lại. Đảm bảo tab ở mép trên đi dưới main. Kiểm tra kỹ camera đã gài đúng vào nhau ở phía dưới và phía trên trước khi tiếp tục.

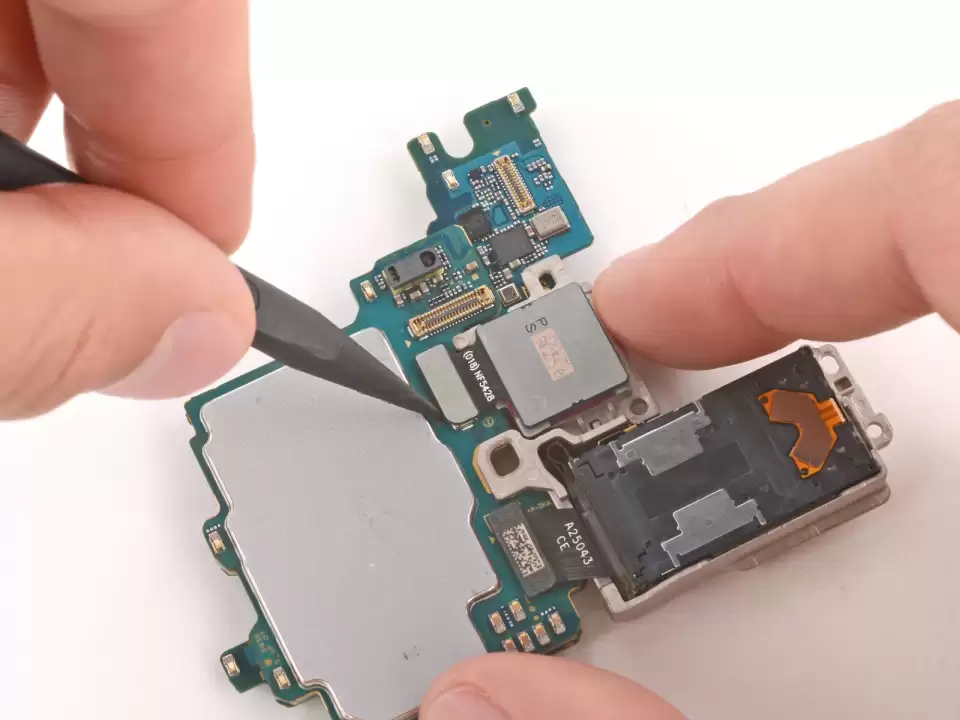

Bước 37 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của camera tele (ở giữa). Nhấc camera thẳng lên và tháo ra. Khi lắp lại, đảm bảo tab ở mép dưới khớp vào vị trí trên camera còn lại trước khi nối lại.

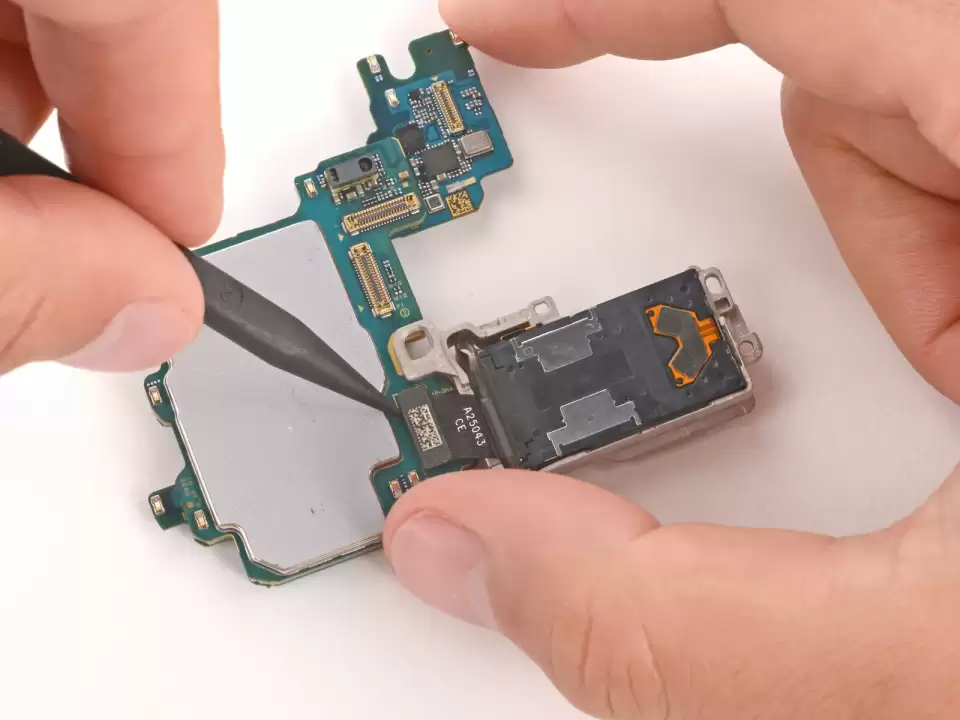

Bước 38 — Dùng đầu nhọn của spudger nạy lên để ngắt connector ấn của camera tele tiềm vọng (dưới cùng). Tháo camera. Khi lắp lại, đảm bảo tất cả camera gài đúng vào nhau. Dùng ảnh chụp phía dưới và phía trên để kiểm tra mọi thứ đúng vị trí — các camera phải nằm sát nhau, chỉ hơi lỏng một chút.

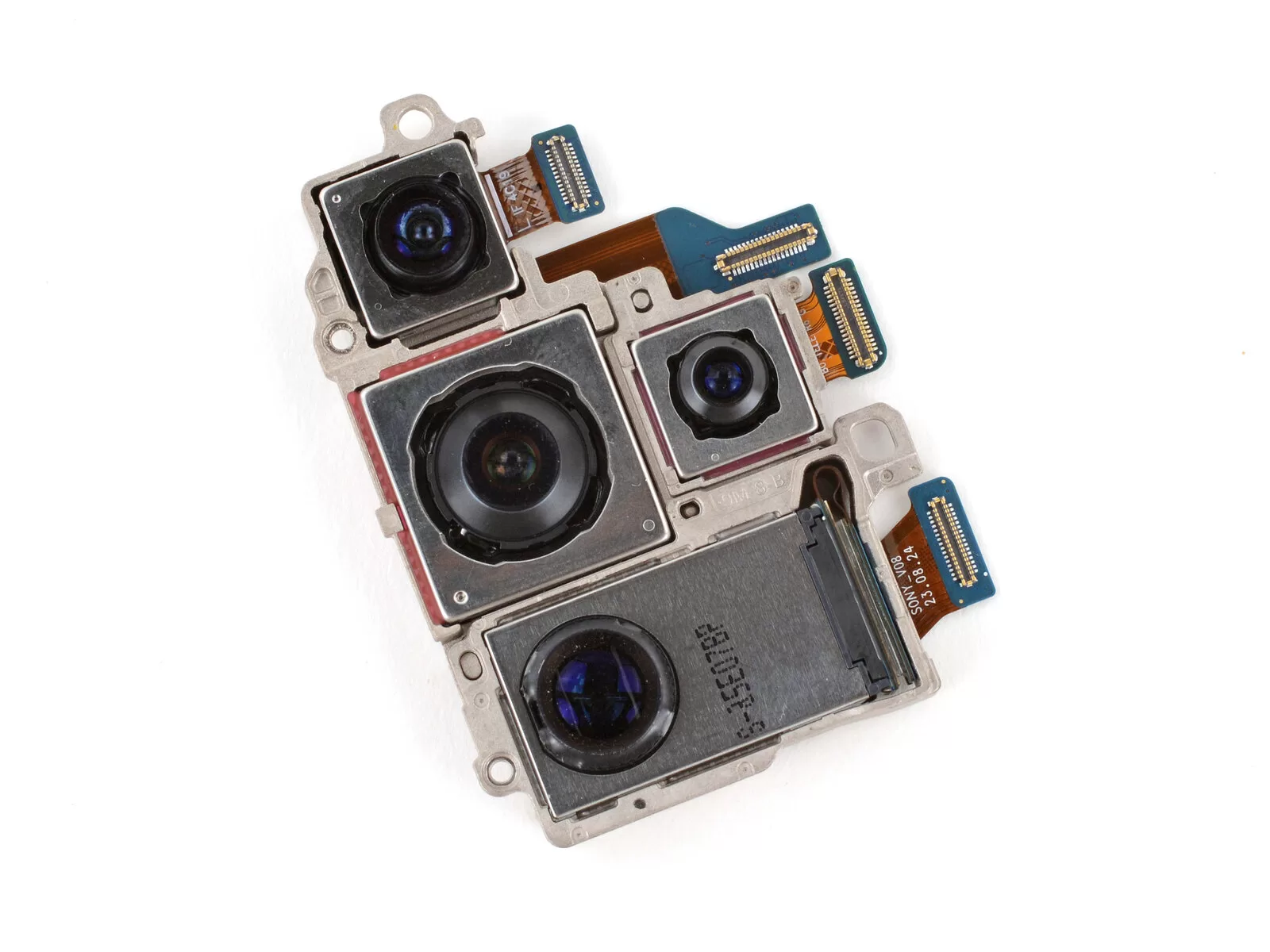

Bước 39 — Giờ đã tháo được cả 4 camera sau để thay thế.
